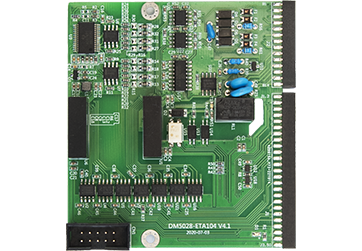

ETA104模擬數據采集模塊是基于英創公司SBC840工控應用底板、符合DM5028標準應用擴展模塊。ETA104模塊上的模數轉換功能，采用ADS7871模擬信號轉換芯片，占用ESMARC工控主板的SPI總線進行通訊，最高可實現48K的數據轉換率，最大支持8路14bit模擬信號轉換。同時ETA104模塊集成了2路RS485，3路RS232通訊總線。

　　通過配置ETA104模塊的模擬轉換芯片的控制寄存器，可實現8路單極性信號采集，或者4路單分信號采集，或者差分/單極性混合模式采集。短接ETA104模塊上的跳線器，還可以實現輸入信號為4~20mA電流信號采集。

　　技術資料　ETA104數采模塊實現波形信號采集

　　　　　　　ETA104數采模塊支持多種模擬信號輸入方式

　　零售價格　ETA104：￥180 / 片

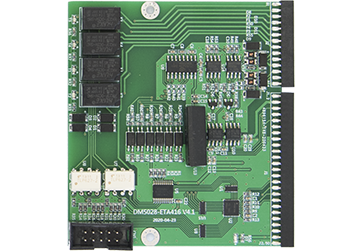

　　ETA416是基于英創公司SBC8xx工控應用底板、符合DM5028擴展模塊標準的數字IO模塊、可提供4路空觸點輸入和4路空觸點輸出為了適應工業現場要求，對空觸點輸入/輸出信號進行了光電隔離，以達到更好的EMC特性。另配備2路異步串口（RS485/RS232），8路TTL電平數字I/O接口（狀態顯示）。

　　ETA416外形尺寸為：80mm x 74mm。

　　ETA416 V4.0的接口與特點如下：

　　●　4路繼電器空觸點輸出

　　●　繼電器供電配置缺省為5V，可配置為12V / 24V

　　●　4路空觸點輸入

　　●　8路TTL數字輸出，可驅動LED狀態指示

　　●　空觸點輸入、輸出端采用光電隔離，與數字信號物理獨立

　　●　所有TTL  I/O信號均增加ESD保護

　　●　2路RS485或RS232接口，出廠可配置

　　技術資料：ETA416 數字IO擴展與控制模塊使用手冊

　　零售價格　ETA416：￥130 / 片
