SBC870工控機
SBC870工控機是一款自帶7"顯示屏，功能可模塊化配置的工控整機系統，用戶可根據需求搭配各個功能模塊，方便構建整機產品的硬件原型，只需開發應用程序，就可使其產品快速進入應用市場
產品功能說明
SBC870是一款自帶7"顯示屏、功能可模塊化配置的一體化工控整機，它由4個部分組成：
1. 工控主板：可搭載英創ESMARC規范的各種型號工控主板，支持Linux、CE操作系統平臺；
2. SBC870單板工控機底板：雙網口可選擇2個RJ45電口或1路RJ45電口+1路SFP光口；
3. SBC870機殼及顯示單元：顯示分辨率1024×600、800×480可選，支持電阻或電容觸摸屏；
4. SBC870系統的I/O驅動模塊必須是符合DM5028規范的模塊，可選擇數據采集、IO控制、多路通訊接口等工控功能。
SBC870單板工控機底板是SBC870整機的核心部件，它承載工控主板和IO驅動模塊，連接LCD顯示，并將IO驅動模塊信號連接端擴展到28位端子上，從而實現驅動接口的靈活配置。此外，SBC870單板工控機底板還搭載一個mini PCI-e插座，支持多種4G/GPRS/WiFi無線通訊模塊。

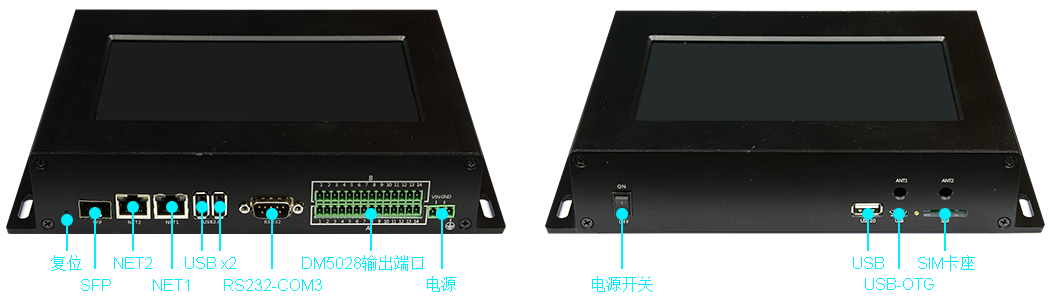

SBC870單板工控機底板提供如下資源接口：
● 1路1000Mbps網絡接口，兼容100Mbps/10Mbps網絡，需要ESMARC工控主板對1000Mbps網絡支持
● 1路100Mbps網絡接口，與SFP接口分時復用
● 1路SFP模塊接口，支持1000Mbps光纖網絡，與100Mbps網絡接口分時復用
● 3×USB主口
● 1×USB-OTG
● 1路3線制RS232接口
● RTC后備電池座，支持CR2032-3V鈕扣電池
● mini PCIe接口插座，支持基于USB的3G / 4G / WiFi模塊
● LVDS或RGB顯示接口，支持電阻或電容觸摸屏
● 支持?jǐn)U展尺寸DM5028接口驅動模塊
● 28位3.5mm間距插拔式接線端子，直接連接到DM5028 IO接口驅動模塊
● DC9~24V電源輸入，配有專用電源開關
可選擇功能或接口：
● 支持1個獨立高精度實時鐘RX8025T
● 支持1個蜂鳴器

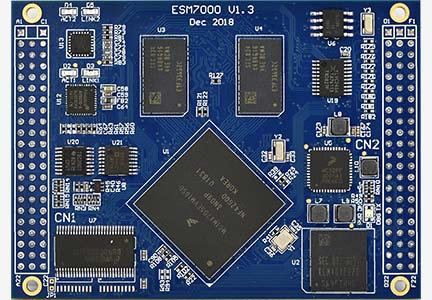

ESM7000系列工控主板工業級雙核主板（iMX7D, 2xA7@1GHz）；WEC7 / Linux平臺，雙網口，雙CAN，6路串口，PCIe×1，觸摸屏顯示接口；異構CPU實現實時工控應用。

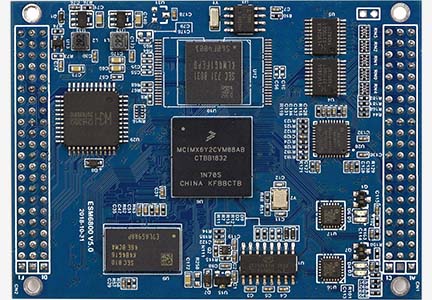

ESM6800系列工控主板低成本主板（iMX6ULL，A7@800MHz）；雙網口、雙CAN、12路串口。Linux平臺 + Modbus；面向工業通訊管理、低成本圖像處理等多種應用。
ESM6200系列工控主板工業級高性能主板（AM6254，4×A53@1.4GHz），多種顯示接口，雙網口，3路CAN-FD，12路串口。Linux-5.10.x + Qt5.14支持基于GPU的Qt應用開發。
ESM335x系列工控主板經典嵌入式主板（TI AM335X），RGB/LVDS顯口，雙網口、雙CAN、5串口、ISA總線；WEC7 / Linux平臺，在工業智能終端、通訊管理有廣泛應用。
配套模塊與可選第三方模塊支持
SBC870可以支持英創設計的多種功能DM5028擴展模塊以及一些第三方功能模塊，客戶可以直接采購并用于自己的應用系統，也可以參考現有模塊自行設計功能模塊或者自行采購其他第三方模塊使用
配套DM5028模塊
| ETA416 數字IO模塊 | |
 | ETA416是基于英創公司SBC8xx工控應用底板、符合DM5028擴展模塊標準的數字IO模塊、可提供4路空觸點輸入和4路空觸點輸出為了適應工業現場要求，對空觸點輸入/輸出信號進行了光電隔離，以達到更好的EMC特性。另配備2路異步串口（RS485/RS232），8路TTL電平數字I/O接口（狀態顯示）。 ETA416外形尺寸為：80mm x 74mm，當前版本為V4.0。 ETA416 V4.0的接口與特點如下： ● 4路繼電器空觸點輸出 ● 繼電器供電配置缺省為5V，可配置為12V / 24V ● 4路空觸點輸入 ● 8路TTL數字輸出，可驅動LED狀態指示 ● 空觸點輸入、輸出端采用光電隔離，與數字信號物理獨立 ● 所有TTL I/O信號均增加ESD保護 ● 2路RS485或RS232接口，出廠可配置 |
配套DM5028模塊
| ETA702 通訊驅動模塊 | |
 | ETA702 是基于英創公司SBC8xx工控應用底板、符合DM5028規范的工控通訊接口驅動模塊。在ETA702上主要是對ESMARC工控主板串口、CAN接口的驅動實現，對外提供CAN總線、RS485總線以及3線制RS232串口。為了提高應用底板EMC特性，ETA702可以將所有通訊信號進行光電隔離。 ETA702的特點如下： ● 2路RS232接口 ● 4路RS485總線，支持終端阻抗匹配 ● 2路CAN總線，支持終端阻抗匹配 ● 信號全部光電隔離 |
已測試過的SFP模塊
| 型號 | 簡要介紹 |
華為 SFP-GE-LX-SM1310 | 華為（HUAWEI）SFP-GE-LX-SM1310 企業級交換機千兆單模光模塊光纖模塊 |
EB-LINK SFP-GE-LX-SM1310-A | EB-LINK 兼容華三H3C SFP-GE-LX-SM1310-A千兆單模10KM光模塊 |
萬兆通 SFP-GE-LX-SM1310-A | 萬兆通光電 千兆SFP光模塊單模光纖模塊兼容華為華三SFP-GE-LX-SM1310-A 不帶DDM功能 |
飛耐特 SFP-GE-LX-SM1310-A | SFP光模塊,千兆單模 雙纖 1.25G,交換機光模塊 LC接口 帶DDM 兼容H3C SFP-GE-LX-SM1310-A 傳40KM公里 Tx1310nm |
可支持的無線通訊模塊（mini PCIe模塊）
| 模塊型號 | 簡要介紹 |
| 華為ME909S-821 | 全網通4G模塊 |
| 中興ME3630 | 全網通4G模塊 |
| 華為MU709s | 聯通WCDMA 3G模塊 |
| 中興MC2716 | 電信CDMA2000 3G模塊 |
| 移遠M26 | 移動、聯通GPRS模塊 |
工控機與配套模塊訂購信息
以下報價均為企業一般納稅人含稅價，購買流程請參閱：產品購買流程
應用底板
型號 | 功能簡介 | 1+ | 10+ |
SBC870-R2 | SBC870工控機應用底板（網口為RJ45×2雙電口） | ￥320 / 片 | ￥310 / 片 |
SBC870-RS | SBC870工控機應用底板（RJ45電口+SFP光纖口） | ￥350 / 片 | ￥340 / 片 |
機殼顯示單元（7寸顯示屏）
型號 | 功能簡介 | 1+ | 10+ |
SBC870-ME-L4 | 機殼尺寸235×45×155，1024×600高亮LCD，電阻觸摸屏 | ￥610 / 片 | ￥590 / 片 |
SBC870-ME-L2 | 機殼尺寸235×45×155，1024×600高亮LCD，電容觸摸屏 | ￥710 / 片 | ￥680 / 片 |
SBC870-ME-R4 | 機殼尺寸235×45×155，800×480普通LCD，電阻觸摸屏 | ￥530 / 片 | ￥510 / 片 |
SBC870-ME-R2 | 機殼尺寸235×45×155，800×480普通LCD，電容觸摸屏 | ￥530 / 片 | ￥510 / 片 |
IO驅動模塊（DM5028規格)
型號 | 功能簡介 | 1+ | 10+ |
ETA416 V4.0 | 4路光電隔離數字輸入DI，4路繼電器觸點輸出；2路全隔離RS485/RS232，出廠可配置 | ￥130 / 片 | ￥120 / 片 |
ETA702 V4.0 | 全隔離通訊驅動模塊，2路CAN + 4路RS485 + 2路RS232驅動模塊 | ￥160 / 片 | ￥150 / 片 |
ETA104 V5.0 | 多功能數采模塊，全隔離，2路4-20mA電流環AD采集；2路RS485、1路RS232、2路開關輸入，1路開關輸出 | ￥310 / 片 | - |
ETA706 V1.0 | 全隔離通訊驅動模塊，6路CAN接口，支持軟件使能終端匹配電阻 | ￥ / 片 | - |
