SBC885工控機應用底板

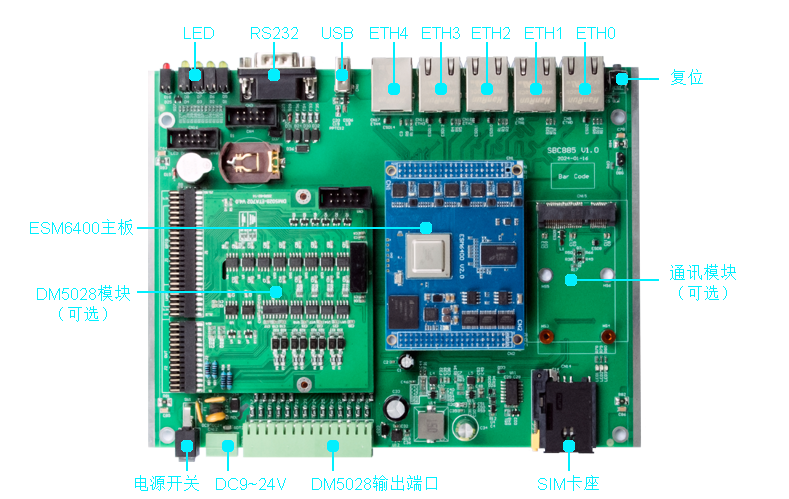

SBC885是一款與ESM6400嵌入式主板配套的單板工控機應用底板。SBC885主要特點是直接引出ESM6400的5路以太網接口（4路千兆+1路百兆），同時支持DM5028規范的接口驅動模塊，從而實現整機接口的靈活配置。此外，SBC885單板工控機底板還帶有一個標準miniPCIE插座，支持多種基于USB總線的4G/WiFi無線通訊模塊。
產品功能說明
SBC885單板工控機底板提供如下資源接口：
● 5路RJ45以太網口，其中4路1Gbps接口，1路100Mbps接口
● 每路1Gbps網口均兼容100Mbps/10Mbps模式
● 1×USB-Host接口
● 1路3線制RS232接口
● RTC后備電池座，支持CR2032-3V鈕扣電池
● miniPCIE接口插座，可支持4G/WiFi無線模塊
● 支持擴展尺寸DM5028接口驅動模塊，并可以接入ISA總線信號
● 28位DM5028接口驅動模塊專用連接端
● 10顆LED指示燈，其中有9顆用戶可定義LED指示燈
● DC9~24V電源輸入，專用電源船型開關
● 獨立硬件高精度RTC芯片RX8025T
● 一顆蜂鳴器，可GPIO14控制
● 外形尺寸195mm*150mm，方便與SBC880機殼配套

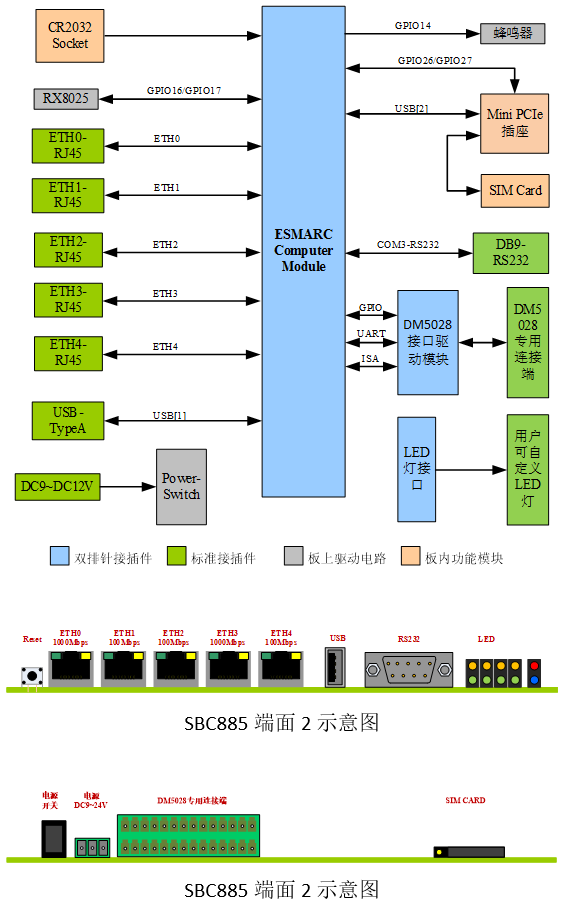

功能框圖與接口端面示意圖

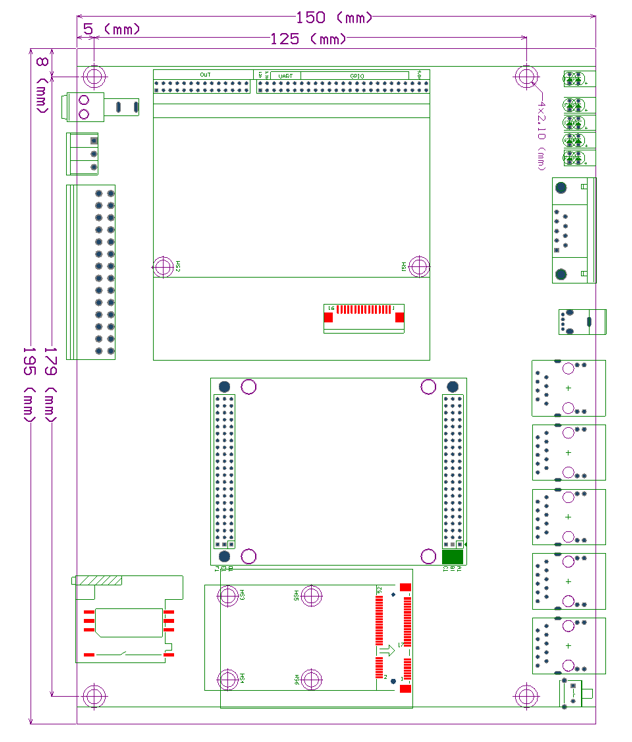

機械尺寸
配套模塊與可選第三方模塊支持
SBC885可以支持英創設計的多種功能DM5028擴展模塊以及一些第三方功能模塊，客戶可以直接采購并用于自己的應用系統，也可以參考現有模塊自行設計功能模塊或者自行采購其他第三方模塊使用
配套DM5028模塊
| ETA702 通訊驅動模塊 | |
 | ETA702 是基于英創公司SBC8xx工控應用底板、符合DM5028規范的工控通訊接口驅動模塊。在ETA702上主要是對ESMARC工控主板串口、CAN接口的驅動實現，對外提供CAN總線、RS485總線以及3線制RS232串口。為了提高應用底板EMC特性，ETA702可以將所有通訊信號進行光電隔離。 ETA702的特點如下： ● 2路RS232接口 ● 4路RS485總線，支持終端阻抗匹配 ● 2路CAN總線，支持終端阻抗匹配 ● 信號全部光電隔離 |
配套DM5028模塊
| ETA416 數字IO模塊 | |
 | ETA416是基于英創公司SBC8xx工控應用底板、符合DM5028擴展模塊標準的數字IO模塊、可提供4路空觸點輸入和4路空觸點輸出為了適應工業現場要求，對空觸點輸入/輸出信號進行了光電隔離，以達到更好的EMC特性。另配備2路異步串口（RS485/RS232），8路TTL電平數字I/O接口（狀態顯示）。 ETA416外形尺寸為：80mm x 74mm。 ETA416 V4.0的接口與特點如下： ● 4路繼電器空觸點輸出 ● 繼電器供電配置缺省為5V，可配置為12V / 24V ● 4路空觸點輸入 ● 8路TTL數字輸出，可驅動LED狀態指示 ● 空觸點輸入、輸出端采用光電隔離，與數字信號物理獨立 ● 所有TTL I/O信號均增加ESD保護 ● 2路RS485或RS232接口，出廠可配置 |
工控機與配套模塊訂購信息
以下報價均為企業一般納稅人含稅價，購買流程請參閱：產品購買流程
應用底板與配件
型號 | 功能簡介 | 1+ | 10+ |
SBC885-MB | SBC885應用底板 | ￥440 / 片 | ￥400 / 片 |
ETA702 V4.0 | 全隔離通訊驅動模塊，2路CAN + 4路RS485 + 2路RS232驅動模塊 | ￥160 / 片 | ￥150 / 片 |
ETA416 V4.0 | 4路光電隔離數字輸入DI，4路繼電器觸點輸出；2路全隔離RS485/RS232，出廠可配置 | ￥130 / 片 | ￥120 / 片 |
ETA104 V5.0 | 多功能數采模塊：全隔離：2路4-20mA電流環AD采集；2路RS485、1路RS232、2路開關輸入，1路開關輸出 | ￥310 / 片 | - |
