  • SBC884PN工控機底板

    同時搭載英創嵌入式主板、ProfiNET擴展模塊和接口驅動模塊,實現可配置的PN節點

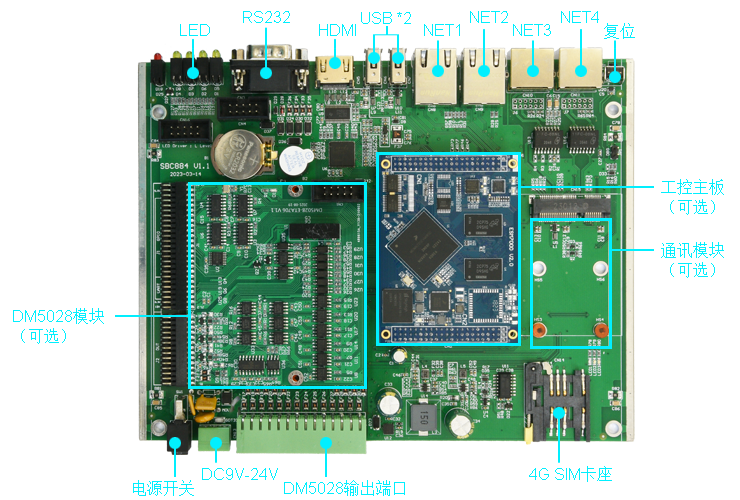

    SBC884PN單板工控機底板

    SBC884PN是一款面向ProfiNET工業現場總線應用的應用底板。SBC884PN可搭載(1)英創多種工控主板;(2)miniPCIE規格的ProfiNET擴展模塊;(3)符合DM5028規范的工控機接口驅動電路模塊,從而實現接口靈活配置的PN設備節點



    產品功能說明

      SBC884PN是一款面向ProfiNET工業現場總線應用的應用底板。SBC884PN可搭載(1)英創多種工控主板;(2)miniPCIE規格的ProfiNET擴展模塊;(3)多種符合DM5028規范的接口驅動電路模塊。從而實現接口的靈活配置的PN設備節點。


      SBC884PN單板工控機底板提供如下資源接口:

      ● 2路1000Mbps網絡接口,兼容100Mbps/10Mbps網絡,需要ESMARC工控主板對1000Mbps網絡支持

      ● 2路100Mbps網絡接口,由mini PCIE模塊擴展輸出。模塊插在底板上的miniPCIE插座。

      ● 2×USB-Host接口

      ● 1路3線制RS232接口

      ● RTC后備電池座,支持CR2032-3V鈕扣電池

      ● HDMI顯示接口,需要ESMARC工控主板支持

      ● 支持擴展尺寸DM5028接口驅動模塊,并可以接入ISA總線信號

      ● 支持miniPCIE規格的工業以太網ProfiNET擴展模塊UR205PN(占用NET3、NET4端口)

      ● 支持miniPCIE規格的雙網口擴展模塊ETA722(占用NET3、NET4端口)

      ● 28位DM5028接口驅動模塊專用連接端

      ● 10顆LED指示燈,其中有9顆用戶可定義LED指示燈

      ● DC9~24V電源輸入,專用電源船型開關

      ● 獨立硬件高精度RTC芯片RX8025T

      ● 蜂鳴器

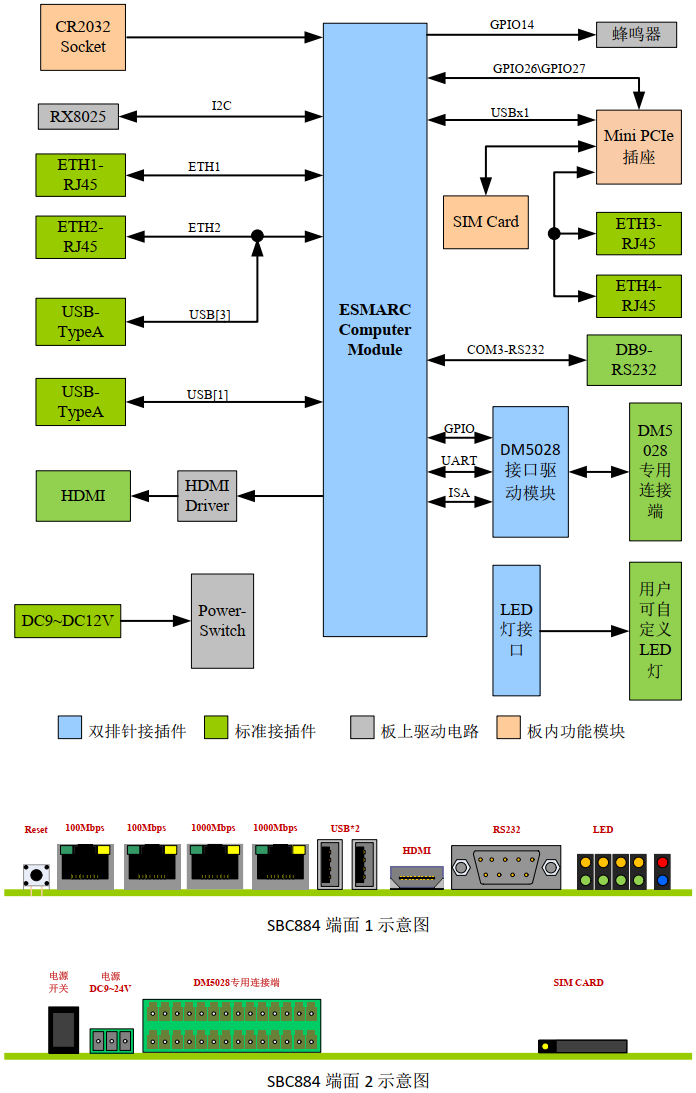

    功能框圖與接口端面示意圖

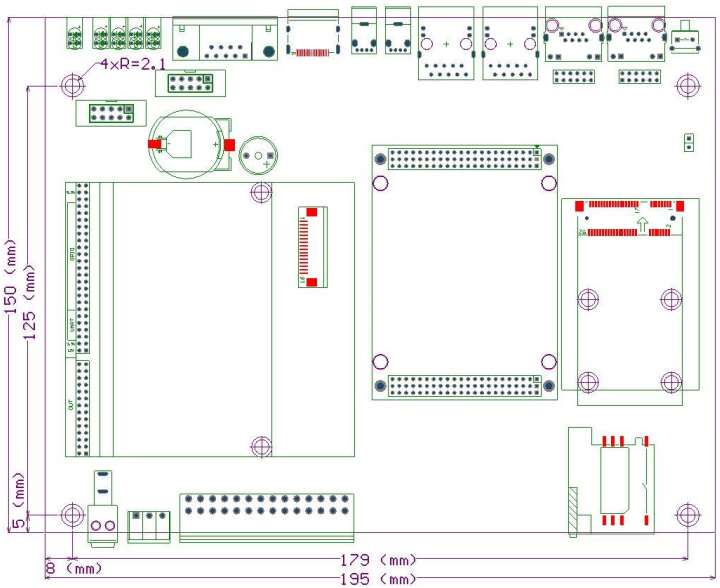

    機械尺寸



    配套模塊與可選第三方模塊支持

    SBC880PN可以支持英創設計的多種功能DM5028擴展模塊以及一些第三方功能模塊,客戶可以直接采購并用于自己的應用系統,也可以參考現有模塊自行設計功能模塊或者自行采購其他第三方模塊使用

    配套DM5028模塊

    ETA416 數字IO模塊

      ETA416是基于英創公司SBC8xx工控應用底板、符合DM5028擴展模塊標準的數字IO模塊、可提供4路空觸點輸入和4路空觸點輸出為了適應工業現場要求,對空觸點輸入/輸出信號進行了光電隔離,以達到更好的EMC特性。另配備2路異步串口(RS485/RS232),8路TTL電平數字I/O接口(狀態顯示)。

      ETA416外形尺寸為:80mm x 74mm。


      ETA416 V4.0的接口與特點如下:

      ● 4路繼電器空觸點輸出

      ● 繼電器供電配置缺省為5V,可配置為12V / 24V

      ● 4路空觸點輸入

      ● 8路TTL數字輸出,可驅動LED狀態指示

      ● 空觸點輸入、輸出端采用光電隔離,與數字信號物理獨立

      ● 所有TTL  I/O信號均增加ESD保護

      ● 2路RS485或RS232接口,出廠可配置


      手冊:ETA416 數字IO擴展與控制模塊使用手冊

    配套DM5028模塊

    ETA702 通訊驅動模塊

      ETA702 是基于英創公司SBC8xx工控應用底板、符合DM5028規范的工控通訊接口驅動模塊。在ETA702上主要是對ESMARC工控主板串口、CAN接口的驅動實現,對外提供CAN總線、RS485總線以及3線制RS232串口。為了提高應用底板EMC特性,ETA702可以將所有通訊信號進行光電隔離。


      ETA702的特點如下:

      ● 2路RS232接口

      ● 4路RS485總線,支持終端阻抗匹配

      ● 2路CAN總線,支持終端阻抗匹配

      ● 信號全部光電隔離


      手冊:ETA702 通訊驅動模塊使用手冊

    miniPCIE規格通訊模塊

    ETA722 工業級100M網口擴展模塊

      ETA722模塊是一款miniPCIE規格的雙100M網口擴展模塊,工業級品質。ETA722可插在SBC884PN的miniPCIE插座上,與英創嵌入式主板配合使用, 實現 4 路工業級以太網接口配置。


      手冊:ETA722 雙網口擴展模塊使用手冊

    miniPCIE規格工業以太網ProfiNet擴展模塊

    UR205PN 工業現場總線ProfiNet擴展模塊


           UR205PN 是一款第三方開發的,與英創嵌入式主板,如ESM6800,配套使用的ProfiNet擴展模塊,外形尺寸40mm×50mm,miniPCIe接口。UR205PN可將配套的智能設備轉換為標準的ProfiNet從設備。UR205PN安裝在SBC884PN工控應用底板的miniPCIe插座上,構成ProfiNet IO設備的原型機,使其快速穩定的接入具備ProfiNet主站協議的各類型控制器,如 PLC,工控機等。


      手冊:UR205PN 使用說明

    工控機與配套模塊訂購信息

    以下報價均為企業一般納稅人含稅價,購買流程請參閱:產品購買流程

    應用底板與配件

    型號

    功能簡介

    1+

    10+

    SBC884PN-MB

    SBC884PN應用底板

    ¥440 / 片

    ¥400 / 片

    ETA416 V4.0

    4路光電隔離數字輸入DI,4路繼電器觸點輸出;2路全隔離RS485/RS232,出廠可配置

    ¥130 / 片

    ¥120 / 片

    ETA702 V4.0

    全隔離通訊驅動模塊,2路CAN + 4路RS485 + 2路RS232驅動模塊

    ¥160 / 片

    ¥150 / 片

    ETA104 V5.0

    多功能數采模塊:全隔離:2路4-20mA電流環AD采集;2路RS485、1路RS232、2路開關輸入,1路開關輸出

    ¥310 / 片

    -

    UR205PN

    第三方開發的miniPCIE規格的ProfiNET工業現場總線擴展模塊,詳細情況請與技術支持聯系

    -

    -

    ETA722

    2 路 工業級100Mbps 以太網接口擴展模塊

    ¥155 / 片

    ¥140 / 片
