產品功能說明
IPC101是英創公司推出的高性能、低功耗、多網口的ARM64工控機，支持英創公司的接口驅動模塊，可靈活配置RS485、RS232、IO、A/D等工控接口資源。IPC101工控機采用鋁合金殼體。
IPC101工控機的系統特點與資源如下：
● 4核Cortex-A53，主頻1.6GHz，支持GPU，F(xiàn)PU，MPE
● 2GB DDR4系統內存，16GB eMMC 5.1高速存儲器
● 4路獨立的以太網接口：2路千兆以太網接口+ 2路百兆以太網接口
● 支持mini PCI-e 4G/5G通訊模塊（可選）
● 3路USB 2.0主口
● HDMI 2.0a接口，支持1920 x 1080p60、3840 x 2160p30等分辨率，支持音頻輸出
● Windows10 IoT或Linux系統
● 工作溫度：工業級-40℃至 80℃
● DC9V 至 DC24V 供電
● IPC101殼體尺寸為：234mm×160mm×52mm

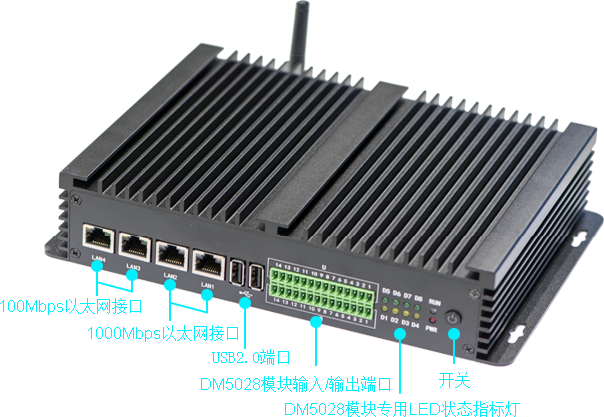

IPC101工控機正面端口說明

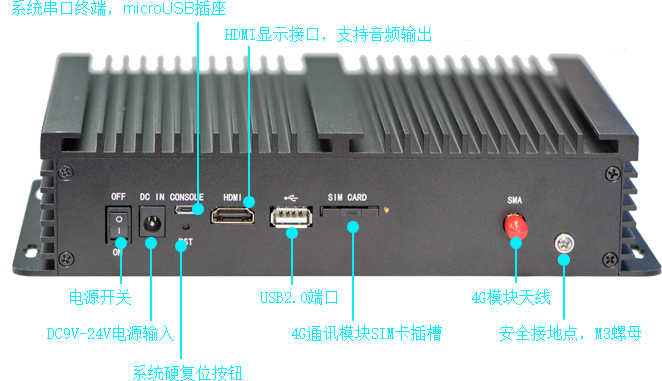

IPC101工控機背面端口說明

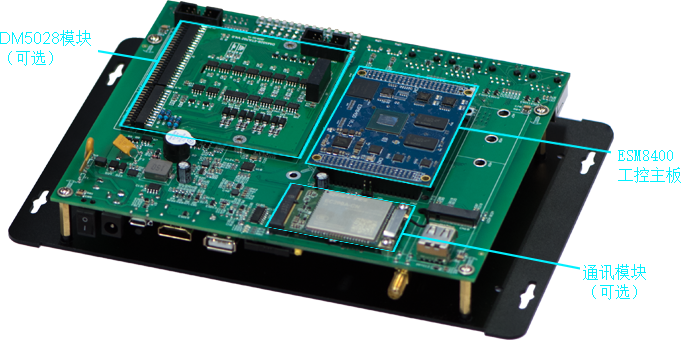

IPC101工控機內部模塊說明

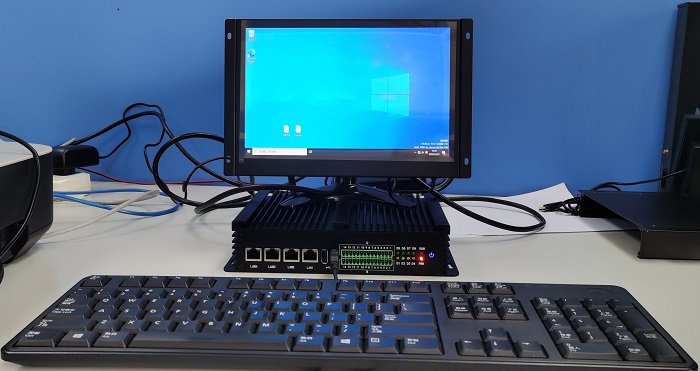

搭載Windows10 IoT的IPC101工控機系統展示：

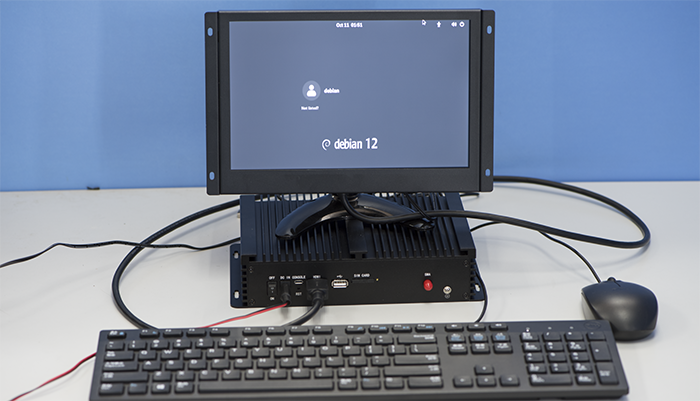

搭載debian的IPC101工控機系統展示：
配套模塊與可選第三方模塊支持
IPC101可以支持英創設計的多種功能DM5028擴展模塊以及一些第三方功能模塊，客戶可以直接采購并用于自己的應用系統，也可以參考現有模塊自行設計功能模塊或者自行采購其他第三方模塊使用
配套DM5028模塊
| ETA104 數據采集模塊 | |
 | ETA104模擬數據采集模塊是基于英創公司SBC840工控應用底板、符合DM5028標準應用擴展模塊。ETA104模塊上的模數轉換功能，采用ADS7871模擬信號轉換芯片，占用ESMARC工控主板的SPI總線進行通訊，最高可實現48K的數據轉換率，最大支持8路14bit模擬信號轉換。同時ETA104模塊集成了2路RS485，3路RS232通訊總線。 通過配置ETA104模塊的模擬轉換芯片的控制寄存器，可實現8路單極性信號采集，或者4路單分信號采集，或者差分/單極性混合模式采集。短接ETA104模塊上的跳線器，還可以實現輸入信號為4~20mA電流信號采集。 |
配套DM5028模塊
| ETA416 數字IO模塊 | |
 | ETA416是基于英創公司SBC8xx工控應用底板、符合DM5028擴展模塊標準的數字IO模塊、可提供4路空觸點輸入和4路空觸點輸出為了適應工業現場要求，對空觸點輸入/輸出信號進行了光電隔離，以達到更好的EMC特性。另配備2路異步串口（RS485/RS232），8路TTL電平數字I/O接口（狀態顯示）。ETA416外形尺寸為：80mm x 74mm，當前版本為V4.0。 ETA416 V4.0的接口與特點如下： ● 4路繼電器空觸點輸出 ● 繼電器供電配置缺省為5V，可配置為12V / 24V ● 4路空觸點輸入 ● 8路TTL數字輸出，可驅動LED狀態指示 ● 空觸點輸入、輸出端采用光電隔離，與數字信號物理獨立 ● 所有TTL I/O信號均增加ESD保護 ● 2路RS485或RS232接口，出廠可配置 |
配套DM5028模塊
| ETA702 通訊驅動模塊 | |
 | ETA702 是基于英創公司SBC8xx工控應用底板、符合DM5028規范的工控通訊接口驅動模塊。在ETA702上主要是對ESMARC工控主板串口、CAN接口的驅動實現，對外提供CAN總線、RS485總線以及3線制RS232串口。為了提高應用底板EMC特性，ETA702可以將所有通訊信號進行光電隔離。 ETA702的特點如下： ● 2路RS232接口 ● 4路RS485總線，支持終端阻抗匹配 ● 2路CAN總線，支持終端阻抗匹配 ● 信號全部光電隔離 |
可支持的無線通訊模塊（mini PCIe模塊）
| 模塊型號 | 簡要介紹 |
| 移遠EC200A系列 | 全網通4G模塊 |
工控機與配套模塊訂購信息
以下報價均為企業一般納稅人含稅價，購買流程請參閱：產品購買流程
應用底板與配件
型號 | 功能簡介 | 1+ | 10+ |

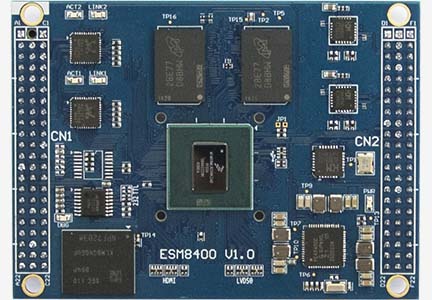

IPC101-8400 | 搭載英創ESM8400工控主板（Linux-6.6.x和Win10 IoT雙平臺可選），4路獨立的以太網接口（雙千兆+雙百兆），3路USB 2.0主口，HDMI 2.0a顯示接口（支持音頻輸出），可選配接口驅動模塊，可選配4G/5G通訊模塊（mini PCI-e 接口），工業級運行環境。 | - | - |
ETA416 V4.0 | 可選配接口驅動模塊。4路光電隔離數字輸入DI，4路繼電器觸點輸出；2路全隔離RS485/RS232，出廠可配置 | ￥130 / 片 | ￥120 / 片 |
| ETA702 V4.0 | 可選配接口驅動模塊。全隔離通訊驅動模塊，2路CAN + 4路RS485 + 2路RS232驅動模塊 | ￥160 / 片 | ￥150 / 片 |
ETA104 V5.0 | 可選配接口驅動模塊。多功能數采模塊：全隔離：2路4-20mA電流環AD采集；2路RS485、1路RS232、2路開關輸入，1路開關輸出 | ￥310 / 片 | - |
典型組合搭配
IPC101-8400 + ETA702 通訊驅動模塊 + 移遠EC200A系列4G無線通訊模塊
