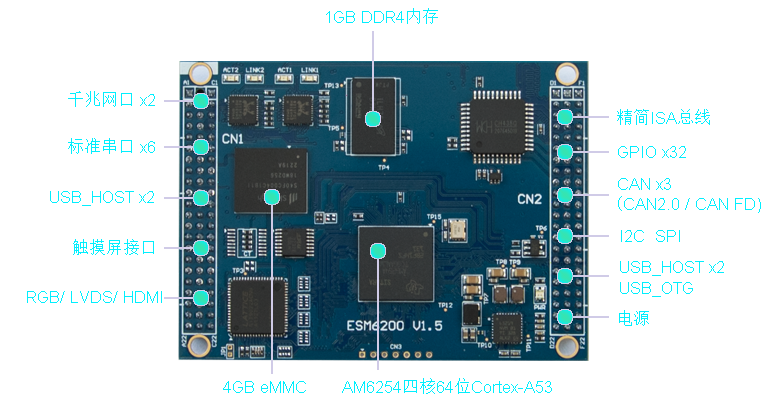

64位四核工控主板——ESM6200
工業級嵌入式主板，配置雙千兆網口、3路CAN-FD及多種標準接口，支持多種軟件開發應用程序
主板技術指標
| CPU單元及平臺 | 顯示單元 |
● TI AM6254 四核 64 位 ARM Cortex-A53 微處理器，主頻 1.4GHz ● 1GB DDR4 系統內存，4GB eMMC 高速存儲器 ● Linux-5.10.x（LTS）+ 完備文件系統 + Qt-5.14 ● 支持基于GPU(OpenGL)的Qt應用程序開發 | ● 18-bit TTL(RGB)數字顯示接口，分辨率從 320×240 至 1024×768 均可支持 ● 18/24bit LVDS接口 ● HDMI 顯示接口，支持 1080p @ 60Hz 全高清顯示，支持 HDMI 音頻輸出 ● 支持 LVDS 和 HDMI 雙屏顯示 ● 支持 4 線制電阻觸摸屏，或電容觸摸屏多點觸摸 |
| 通訊接口配置 | 數字 IO及擴展 |
● 2 路千兆以太網接口 ● 3 路 CAN 總線接口，支持 CAN2.0B 與 CAN FD，最高波特率 8Mbps，與 GPIO 復用管腳 ● 6 路標準 UART 串口，最高波特率 3.6Mbps ● 1 路 I2C 接口，主控模式，工作頻率 100KHz，400KHz ● 1 路 SPI 接口，主控全雙工模式，最高波特率 50Mbps ● 2 路 USB2.0 主口，4路可選 | ● 32 位通用 GPIO0 – GPIO31，各位方向獨立可控 ● 部分 GPIO 與系統的其他功能復用管腳 ● GPIO 信號作為輸入時，支持電平邊沿中斷觸發功能 ● 上電/復位后，GPIO 缺省模式為數字輸入 ● 精簡 ISA 總線，由 8 位地址/數據復用總線 + 4條控制信號組成 ● 4 路模擬高清視頻信號輸入（可選） |
| 其他特性 | 電源及模塊機械參數 |
● 獨立硬件實時時鐘(RTC)，掉電時間保護 ● 專用調試串口（115200，8-N-1） ● CPU 溫度檢測 ● 硬件看門狗（WDT），防止系統死鎖 ● SD 卡接口（SD 卡接口與 GPIO 復用管腳） | ● 供電電壓：+5V ± 5% ● 工作溫度：工業級-40℃至 80℃ ● ESMARC 架構，主板外形尺寸：74mm×54mm ● 2 個 66 芯堅固 IDC 三排排母（2mm 間距）對稱分布于模塊的兩側 |
支持多種Linux開發工具與編程語言
ESM6200系列工控主板預裝Linux操作系統，支持多種Linux開發工具和編程語言

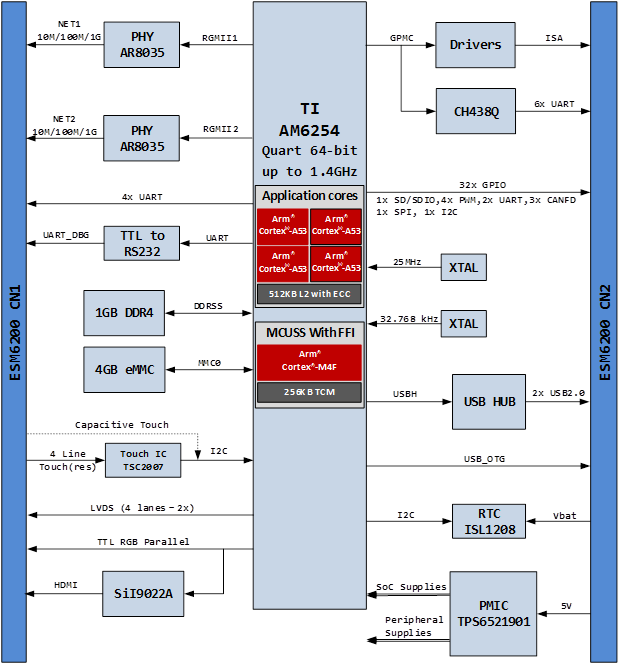

主板原理框圖
主板安裝示意圖
ESM6200系列工控主板通過板側兩個堅固的三排針直接安裝在英創開發評估底板或者用戶應用底板上，此外主板上還配有四個安裝定位孔，用于螺柱固定
開發套件介紹
英創工控主板開發評估套件主要用于產品開發階段的功能測試和開發評估，開發套件所包括的物品清單見下表。新客戶和需要更換英創主板型號的客戶，建議先采購開發評估套件進行評估試用
| 工控主板 |
| 英創核心工控主板產品，通過兩側的堅固插針，插在評估底板上。所有信號均通過兩個雙排針引導評估底板上。主板支持多種分辨率的LCD，可根據需要選購。（開發評估套件不包含LCD）。 |
| 開發評估底板 |
| 物理上承載工控主板，并引出所有對外接口至標準接插件。此外，擴展了帶光電隔離功能的RS485驅動電路單元，便于用戶評估。評估底板上帶有一枚250mAH紐扣電池。底板背面的4個防靜電橡膠座，保證套件能安全穩固的放置。資料光盤中有評估底板完整的設計資料，供用戶設計自己的應用底板時參考。 |
| 開發資料光盤 |
| 提供了用于開發英創工控主板的完整軟硬件資料、技術手冊以及常用工具軟件。對初次涉及嵌入式開發的新手，可利用光盤中的梯次入門程序，快速掌握基本的開發方法；光盤中大量的C#和C/C++的應用范例程序，對大多數開發者均有借鑒意義。硬件方面，評估底板及配套模塊的原理圖及PCB圖，可方便移植到客戶的產品設計中。 |
| 連接線及其他配件 |
| 開發評估套件包括了標準接口的連接線，它們是：（1）USB轉RS232 DB9串口線；（2）RJ45以太網口直連線；（3）+5V電源線（用于連接5V DC到評估底板）；（4）RS485接線端子；（5）USB主控口至USB OTG連接線。 |

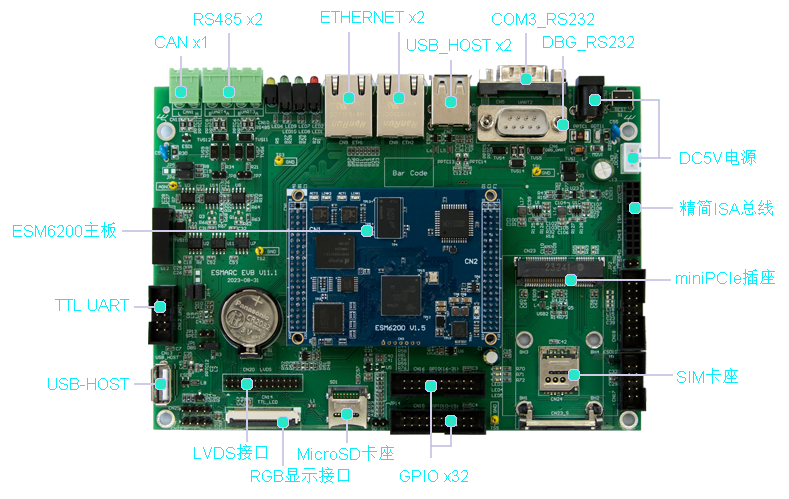

開發評估套件功能接口
英創ESMARC開發評估底板提供了完備的標準接口，可用于評估主板的各項功能，同時也可供用戶設計應用底板時參考
開發評估底板機械尺寸
如何開發客戶應用底板
開發評估完成以后，客戶有以下四種方式獲取自己的應用底板：
直接采購英創開發評估底板用作應用底板
使用英創現有的工控整機方案，詳見：應用底板與工控機
參考英創開發評估底板和配套擴展模塊的硬件資料，設計自己的應用底板
開發完成并確認有批量訂購需求以后，向英創提出免費設計專用底板的需求，協商訂制底板
SBC880工控底板與整機SBC880是一款功能可配置的工控整機，支持多種ESMARC主板及接口驅動模塊，來滿足客戶的不同應用需求，快速實現產品原型，投入市場應用。
SBC870工控底板及整機SBC870是一款帶有7寸顯示屏的工控機整機，支持多種ESMARC工控主板以及接口驅動模塊，從而實現性能可配置的工控智能終端原型設備。
ESMARC通用評估底板可以兼容英創所有型號的ESMARC工控主板用于評估測試功和應用開發，也可以直接作為應用底板和主板配套使用

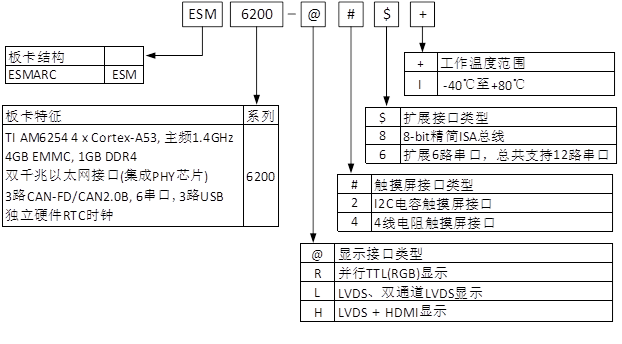

查閱工控主板訂貨號
英創部分工控主板采用了主板型號+四位訂貨號的方式來區別不同的參數配置，客戶可以根據自己需要的配置訂貨
工控主板訂購信息
以下報價均為企業一般納稅人含稅價，購買流程請參閱：產品購買流程
Linux版 ESM6200
訂貨號 | 專項接口配置及配件說明 | 開發套件 | 1+ | 10+ | 100+ |
ESM6200-R48I | RGB顯示接口配電阻屏接口，精簡ISA總線 | ￥910 / 套 | ￥550 / 片 | ￥500 / 片 | ￥450 / 片 |
| ESM6200-R28I | RGB顯示接口配電容屏接口，精簡ISA總線 | ||||
| ESM6200-L48I | LVDS顯示接口配電阻屏接口，精簡ISA總線 | ￥910 / 套 | ￥550 / 片 | ￥500 / 片 | ￥450 / 片 |
| ESM6200-L28I | LVDS顯示接口配電容屏接口，精簡ISA總線 | ||||
ESM6200-H48I | LVDS+HDMI，LVDS顯示接口配電阻屏接口，精簡ISA總線 | ￥910/ 套 | ￥590 / 片 | ￥530 / 片 | ￥480 / 片 |
| ESM6200-H28I | LVDS+HDMI，LVDS顯示接口配電容屏接口，精簡ISA總線 | ||||
| ESM6200-R46I | RGB顯示接口配電阻屏接口，12路串口，ESM6800/ESM8000兼容 | ￥910/ 套 | ￥580 / 片 | ￥530 / 片 | ￥470 / 片 |
| ESM6200-R26I | RGB顯示接口配電容屏接口，12路串口，ESM6800/ESM8000兼容 | ||||
| ESM6200-L46I | LVDS顯示接口配電阻屏接口，12路串口，ESM6800/ESM8000兼容 | ￥910 / 套 | ￥580 / 片 | ￥530/ 片 | ￥470/ 片 |
| ESM6200-L26I | LVDS顯示接口配電容屏接口，12路串口，ESM6800/ESM8000兼容 | ||||
| ESMARC評估底板 | ESMARC主板配套使用的通用評估底板（V10.5+） | ￥300 / 片 | |||
ETA308 | 74mm×54mm×8mm，ESMARC主板散熱模塊，4個彈簧卡扣穩定安裝在主板上 | - | ￥22 / 片 | ￥20 / 片 | ￥19 / 片 |
ESMARC插針 | 焊接在客戶應用底板上，連接ESMARC主板 | ￥80元 / 20套（每套包含2個三排針插座） | |||
