ESMARC通用評估底板

ESMARC通用底板可以兼容英創所有型號的ESMARC工控主板，用于功能調試開發；也可以直接作為應用底板和主板配套使用

產品功能說明

　　英創公司的主流工控主板產品系列，通過一致的模塊外形尺寸及管腳信號特性，使客戶可在相同的應用底板上，選擇不同型號的主板，以滿足不同的應用需求，同時最大限度地降低整機開發成本。也正是因為英創主板間的pin-to-pin的兼容性，使得可采用通用的測試評估底板對其性能進行測試評估，進一步的在評估底板上完成客戶產品原型的開發，縮短開發時間，降低開發風險。

　　英創的通用評估底板最新版為ESMARC EVB V10.0，采用《英創ESMARC主板規范-v4.0》標準。以下簡稱通用評估底板。

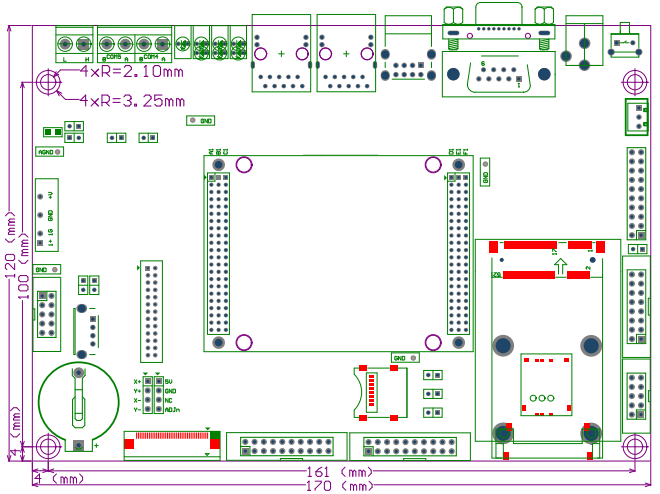

ESMARC_EVB機械尺寸圖

　　為了測試方便，在ESMARC EVB V10.0通用評估底板上，設置了5顆接地連接鉤，方便連接示波器等。接地連接鉤如下圖所示：


接地連接鉤

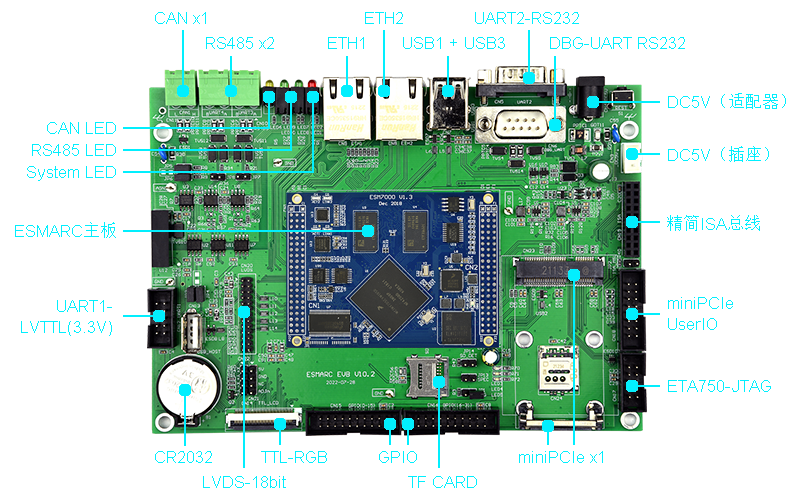

基本功能評估

功能	評估底板V10.x	接口形式	備注
調試串口	直接引至標準接口	DB9	RS232，115200-8-1-N
以太網	直接引至標準接口	RJ45 x2	2路網絡，雙1000M或1000M / 100M可選
顯示	RGB + 觸摸屏	FPC40	0.5mm間距，中低分辨率LCD
顯示	LVDS + 觸摸屏	IDC26	2mm間距，中高分辨率LCD
USB	直接引至標準接口	Type A x2	2路USB2.0，面向HID、U盤
RS232	直接引至標準接口	DB9	±9V電平
RS485	帶隔離的驅動電路	HT5.08 x4	2路RS485，LED收發指示
UART	直接引至標準接口	IDC10	3.3V電平，可支持硬件流控
CAN	帶隔離的驅動電路	HT5.08 x2	1路CAN 2.0B，LED收發指示
GPIO	直接引至標準接口	IDC20 x2	32路GPIO位于兩個IDC插座，2.54mm間距

ESMARC_ISA_EVB功能評估板

由于ESMARC EVB尺寸有限，無法在ESMARC EVB電路板上對ESMARC工控主板的所有資源都進行完整地評估測試。因此采用了額外的電路模塊，以實現更多的功能評估與測試。最主要的擴展功能評估，主要是針對ISA總線擴展模塊和mini PCI-e接口擴展模塊。通常情況下，基于ISA總線的擴展模塊，需要配合ESMARC_ISA_EVB才能完成評估測試。

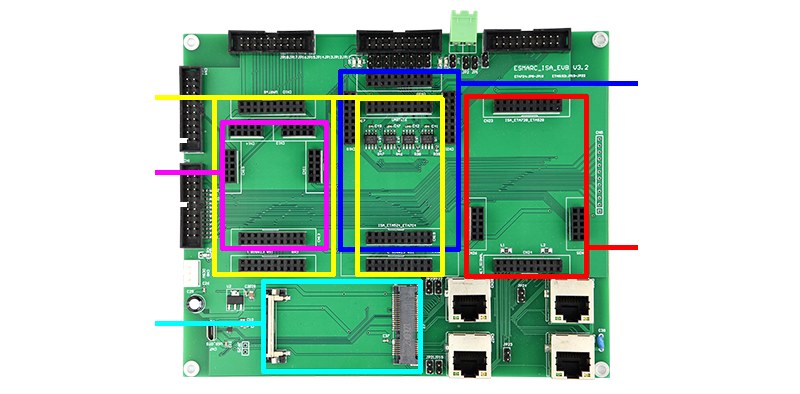

由于各種不同的ISA擴展模塊，都需要在ESMARC_ISA_EVB上進行評估，所以它們需要插在ESMARC_ISA_EVB對應的接口，下圖是各模塊在ESMARC_ISA_EVB上的位置：

　　上圖中所示的功能模塊說明如下：

擴展模塊型號	ETA528	ETA524	ETA728	ETA704	ETA503	ETA508
擴展功能說明	2路100M網+8路UART	24路UART異步串口	2路100M網口	4路CAN2.0B	4路UART異步串口	8路UART異步串口

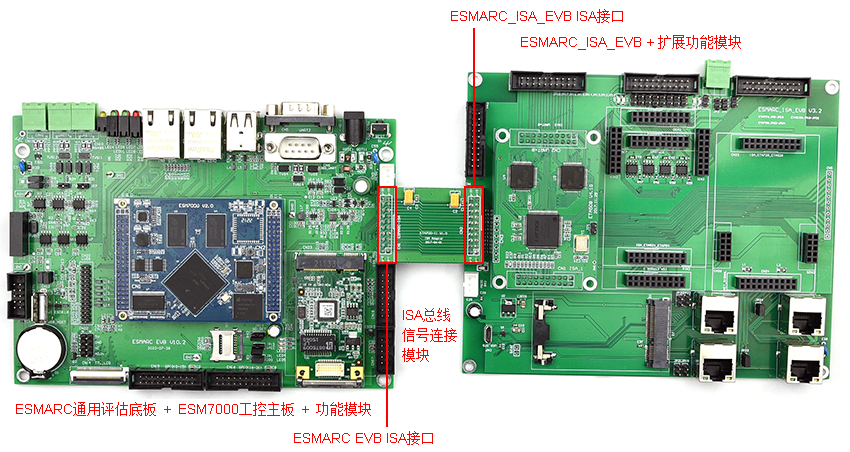

　　評估ISA擴展模塊時，需要將對應的模塊插在ESMARC_ISA_EVB的專用接口位置后，再將ESMARC EVB的ISA總線與ESMARC_ISA_EVB的ISA總線接口連接起來。連接方式如下圖所示：

ESM7000+ESMARC EVB+ESMARC_ISA_EVB+ETA508.png

ESMARC通用評估底板的miniPCIe擴展

通用評估底板EVB V10.0上配置了一個標準mini PCIE插座，復用了PCI-eX1總線與USB-OTG總線，可以直接連接mini PCI-e總線的模塊；也可以直接連接4G通訊模塊；或轉接出USB-OTG接口，方便WinCE系統實現ActiveSync連接

　　ESMARC EVB V10.0配合不同的模塊，以實現更多的功能評估。通過mini PCI-e接口，現可以連接支持如下評估模塊：

通用功能	型號定義	使用主要接口	備注
4G無線通信+OTG	ETA310	USB2.0+USB-OTG	引出USB_OTG端口，面向WinCE調試
ETA750 FPGA評估模塊	ETA750	PCIE×1+用戶接口	FPGA評估模塊，實現PCIE/DMA功能
PN通訊協議模塊	UR205PN	USB2.0+用戶接口	第三方的Profinet工業現場總線通訊模塊
4G通訊模塊		USB2.0	第三方4G無線通訊模塊
NVMe高速大容量存儲	-	PCIE x1	第三方功能測評見相關文章
1000M網口擴展/wifi	-	PCIE x1	第三方商業模塊，如Intel、realtek等

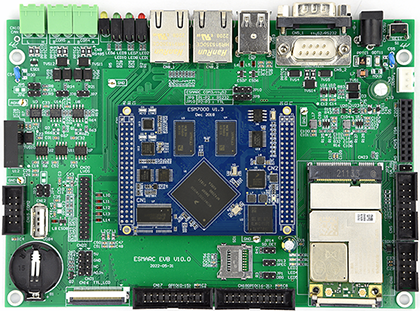

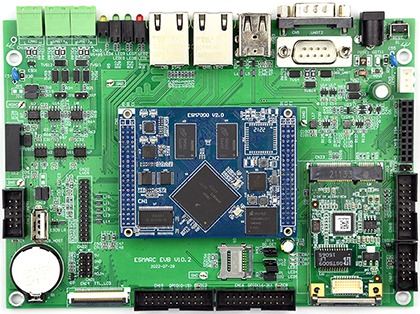

ESMARC EVB V10 + ESM7000 + 4G通訊模塊	ESMARC EVB V10 + ESM7000 + 1000M網卡

ETA310模塊

ETA310模塊主要是用于引出USB-OTG接口，方便基于WinCE系統的應用程序開發與調試。同時，被占用的4G通訊模塊位置，也可以在ETA310模塊上進行測試

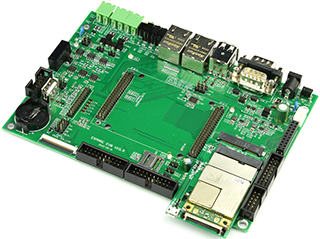

ETA310	ESMARC通用評估底板 + ETA310 + USB-OTG + 4G模塊

M.2模塊

E利用ESMARC EVB V10.0底板的PCIe x1總線，可以將mini PCIe接口轉接為M.2物理接口，即可對M.2模塊進行評估測試

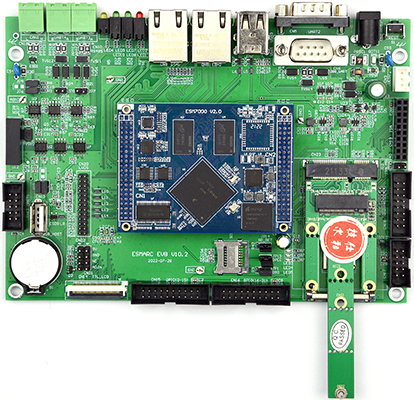

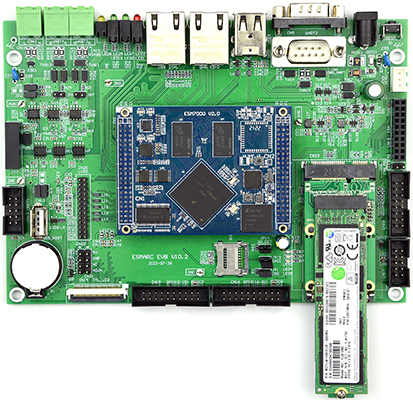

mini PCIe轉M.2轉接板插在mini PCIe插座上	M.2轉接板上插上SSD電子硬盤

推薦主板

工控機與配套模塊訂購信息

以下報價均為企業一般納稅人含稅價，購買流程請參閱：產品購買流程

應用底板

型號	功能簡介	1+
ESMARC通用評估底板	商業級通用評估底板	￥300 / 片
ETA310模塊	用于引出USB-OTG接口，方便基于WinCE系統的應用程序開發與調試，與V10.0評估底板配套使用。	￥40 / 片
