PCIe接口小尺寸工控主板——ES9281

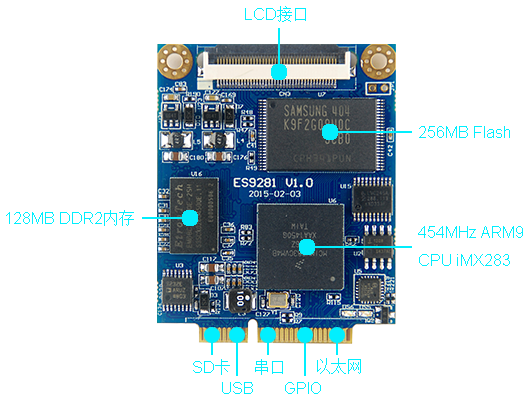

ES9281工控主板采用ARM926ES-J CPU，主頻454MHz，板載128MB DDR2 + 256MB FLASH，預裝Linux / 正版WinCE 6.0，外形尺寸40mm×50mm、接口采用52-pin miniPCIE規格，主板與底板間高度僅為5.5mm，適用于對結構尺寸敏感的工業設備
主板技術指標
| 核心單元 | 顯示單元 |
● ARM9工業級CPU（iMX283），主頻454MHz ● 128MB DDR2系統內存，用戶可用空間約100MB ● 256MB FLASH存儲器，用戶文件空間大于160MB ● 1路USB主控口，支持U盤即插即用 ● SD卡接口，支持SDHC格式存儲（最大32GB） ● 實時時鐘RTC，具有時間數據掉電保護 ● 硬件看門狗（WDT），防止系統死鎖 | ● 缺省配置為TFT彩色LCD接口（RGB各6-bit + 同步時鐘信號） ● 彩色顯示，分辨率從480×272至1024×768均可配置（使用CN3） ● 支持4線制電阻觸摸屏 ● 獨立LCD顯示接口，標準40芯FPC插座（0.5mm間距） |
| 串口通訊配置 | 其他通訊接口 |
● 6路標準UART串口，其中用戶可用串口5路，波特率可達3Mbps COM2支持RTS/CTS硬件流控 COM3為3線制串口，RS232電平 COM4 - COM5為3線制串口，TTL電平 COM6為3線制串口，TTL電平，與GPIO復用管腳 ● 調試串口固定參數：115200bps、8-N-1 | ● 1路以太網接口，10M/100M自適應 ● 1路USB 高速主控接口（HOST） ● 1路USB OTG接口，支持微軟的ActiveSync通訊協議 ● 1路I2C接口，主控模式，最高波特率400kbps，與GPIO復用管腳 ● 1路SPI接口，主控半雙工模式，最高波特率10Mbps，與GPIO復用管腳 ● 2路PWM輸出，每路輸出頻率、占空比均可獨立設置，與GPIO復用管腳 ● 支持USB虛擬串口功能 ● 支持USB外接3G網卡 |
| 數字及模擬監控單元 | 電源及模塊機械參數 |
● 12位通用GPIO0 – GPIO11，輸入輸出獨立可控 ● 支持對主板環境溫度、供電電壓的實時監測 | ● 供電電壓：+5V±5%，平均工作電流130mA ● 工作溫度：-10℃至60℃；工業級（-40℃至80℃）可選 ● 模塊外形尺寸：40mm×50mm，板到板高度：5.5mm ● 標準52芯miniPCIe接口，連接可靠，拔插方便 ● 可拔插機械特性，保證產品的高度可維護性 |
支持多種操作系統，開發工具與編程語言
ES9281工控主板預裝Linux / 正版WinCE 6.0操作系統，支持多種開發工具和編程語言
開發套件介紹
英創工控主板開發評估套件主要用于產品開發階段的功能測試和開發評估，開發套件所包括的物品清單見下表。新客戶和需要更換英創主板型號的客戶，建議先采購開發評估套件進行評估試用
| 工控主板 |
| 英創核心工控主板產品，通過兩側的堅固插針，插在評估底板上。所有信號均通過兩個雙排針引導評估底板上。主板支持多種分辨率的LCD，可根據需要選購。（開發評估套件不包含LCD）。 |
| 開發評估底板 |

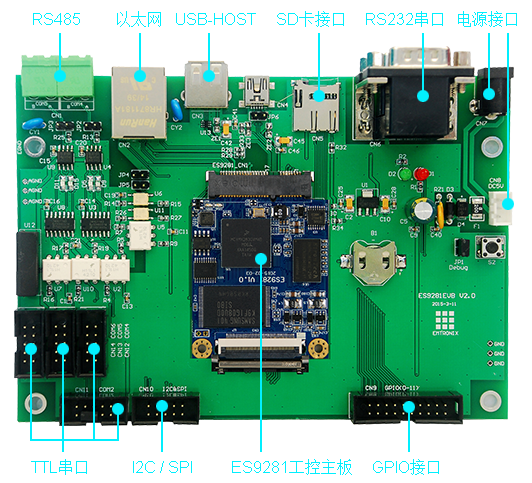

| 物理上承載工控主板，并引出所有對外接口至標準接插件。此外，擴展了帶光電隔離功能的RS485驅動電路單元，便于用戶評估。評估底板上帶有一枚250mAH紐扣電池。底板背面的4個防靜電橡膠座，保證套件能安全穩固的放置。資料光盤中有評估底板完整的設計資料，供用戶設計自己的應用底板時參考。 |
| 開發資料光盤 |
| 提供了用于開發英創工控主板的完整軟硬件資料、技術手冊以及常用工具軟件。對初次涉及嵌入式開發的新手，可利用光盤中的梯次入門程序，快速掌握基本的開發方法；光盤中大量的C#和C/C++的應用范例程序，對大多數開發者均有借鑒意義。硬件方面，評估底板及配套模塊的原理圖及PCB圖，可方便移植到客戶的產品設計中。 |
| 連接線及其他配件 |
| 開發評估套件包括了標準接口的連接線，它們是：（1）RS232串口交叉線；（2）RJ45以太網口直連線；（3）USB主控口至USB OTG連接線；（4）RS485接線端子。此外還包括1條+5V電源線。 |
| WinCE正版授權（購買Linux操作系統的客戶沒有此項） |
| 每一張英創工控主板，按照微軟官方關于WinCE 6.0授權規定，預裝了WinCE 6.0 run-time內核及文件系統。該標簽包含在開發套件清單中。對批量購買的情形，為了方便客戶粘貼到合適的位置，標簽是作為獨立附件與主板一起發送。 |
開發評估套件功能接口
英創ESMARC開發評估底板提供了完備的標準接口，可用于評估主板的各項功能，同時也可供用戶設計應用底板時參考
如何開發客戶應用底板
開發評估完成以后，客戶有以下四種方式獲取自己的應用底板：
直接采購英創開發評估底板用作應用底板
使用英創現有的工控整機方案，詳見：應用底板與工控機
參考英創開發評估底板和配套擴展模塊的硬件資料，設計自己的應用底板
開發完成并確認有批量訂購需求以后，向英創提出免費設計專用底板的需求，協商訂制底板
工控主板訂購信息
以下報價均為企業一般納稅人含稅價，購買流程請參閱：產品購買流程
Linux版
型號 | 功能簡介 | 開發套件 | 1+ | 10+ | 100+ |
ES9281 | 標準版 | ￥680 / 套 | ￥380 / 片 | ￥330 / 片 | ￥280 / 片 |
WinCE版
型號 | 功能簡介 | 開發套件 | 1+ | 10+ | 100+ |
ES9281 | 標準版 | ￥700 / 套 | ￥400 / 片 | ￥350 / 片 | ￥300 / 片 |
注意事項
以上主板報價均為商業級，相同配置的工業級主板（溫度范圍為-40℃至80℃）售價在商業級上增加20%
