ESM335x系列工控主板使用必讀(WEC7) (V1.0)
ESM335x系列工控主板數據手冊 (V4.1)
ESM335x Datasheet (V2.0)
ESM335x系列工控主板技術參考手冊 (V1.2)
ESMARC通用評估底板手冊 (V10.2)

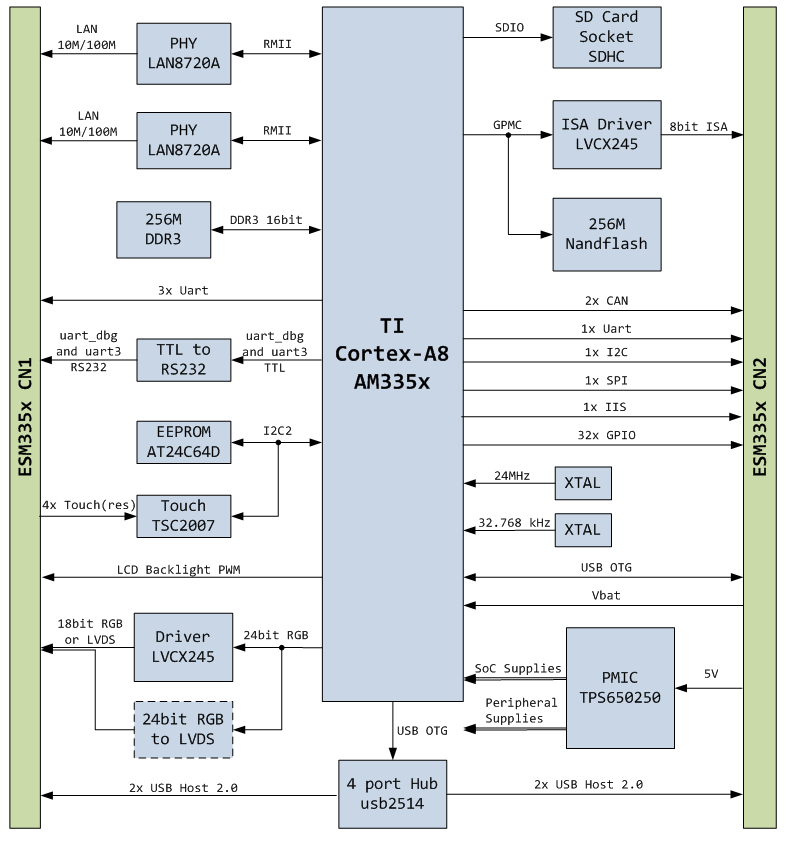

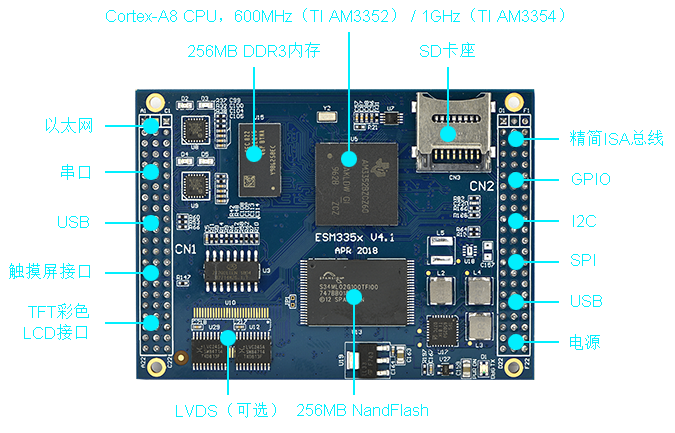

ESM335x系列工控主板采用Cortex-A8 CPU,包括ESM3352(主頻600MHz)和ESM3354(主頻1GHz)兩個型號,板載256MB / 512MB DDR3 + 256MB / 512MB FLASH,預裝Linux / RT Linux / 正版WEC7
核心單元 | 顯示單元 |
● Cortex-A8 處理器 ● CPU 主頻: 1GHz(ESM3354) / 600MHz(ESM3352) ● 256MB DDR3 系統內存, 512MB 可選,用戶可用空間大于 180MB / 340MB ● 256MB FLASH 存儲器, 512MB 可選, 用戶文件空間 128MB / 384MB ● USB 接口支持 U 盤即插即用 ● Micro SD 卡座,支持大容量數據存儲(最大支持 32GB) ● 實時時鐘 RTC,具有掉電保護功能 ● 硬件看門狗(WDT),防止系統死鎖 ● 專用調試串口(115200, 8-N-1) | ● TFT彩色LCD接口,18-bit并行RGB或LVDS接口可選 ● 顯示分辨率從320×240至1024×768均可支持 ● 硬件2D/3D圖形加速(僅ESM3354) ● 支持4線制電阻觸摸屏,電容多點觸摸屏可選 ● 人機界面滿足IEC6100-4-2 ESD電磁兼容標準 |
通訊接口配置 | 通用數字IO |
● 2路以太網接口,10M/100M自適應 ● 2路CAN總線接口,與GPIO復用管腳 ● 5路標準UART串口,波特率可達3Mbps ● 1路I2C接口,主控模式,最高波特率400kbps ● 1路SPI接口,主控全雙工模式,最高波特率48Mbps ● 4路USB 高速主控接口(HOST),支持虛擬串口設備 ● 1路USB OTG接口,支持WEC7的ActiveSync通訊協議 | ● 32位通用GPIO0 – GPIO31,各位方向獨立可控 ● 部分GPIO與系統的部分標準接口復用管腳 ● GPIO24、GPIO25支持外部中斷觸發功能,上升沿有效 ● 3.3V LVCMOS電平 ● 上電/復位后,GPIO缺省模式為數字輸入 |
其他功能接口 | 電源及模塊機械參數 |
● 精簡ISA擴展總線,8位地址數據總線(時分復用),最高數據傳輸率5MB/s ● 實時時鐘RTC,具有掉電保護功能 ● 硬件看門狗(WDT),防止系統死鎖 ● 專用調試串口(115200,8-N-1) ● 主板電源電壓及主板溫度測量 | ● 供電電壓:+5V±10% ● 工作電流:350mA(ESM3354),300mA(ESM3352) ● 工作溫度:-10℃至60℃;工業級(-40℃至80℃)可選 ● ESMARC架構,主板外形尺寸:74mm×54mm ● 2個3×22芯堅固IDC插座(2mm間距)置于模塊的兩側 ● 防插反機制 |
ESM335x系列工控主板預裝Linux / RT Linux / 正版WEC7操作系統,支持多種開發工具和編程語言
ESM8000系列工控主板通過板側兩個堅固的三排針直接安裝在英創開發評估底板或者用戶應用底板上,此外主板上還配有四個安裝定位孔,用于螺柱固定
英創工控主板開發評估套件主要用于產品開發階段的功能測試和開發評估,開發套件所包括的物品清單見下表。新客戶和需要更換英創主板型號的客戶,建議先采購開發評估套件進行評估試用
工控主板 |
英創核心工控主板產品,通過兩側的堅固插針,插在評估底板上。所有信號均通過兩個雙排針引導評估底板上。主板支持多種分辨率的LCD,可根據需要選購。(開發評估套件不包含LCD)。 |
開發評估底板 |
物理上承載工控主板,并引出所有對外接口至標準接插件。此外,擴展了帶光電隔離功能的RS485驅動電路單元,便于用戶評估。評估底板上帶有一枚250mAH紐扣電池。底板背面的4個防靜電橡膠座,保證套件能安全穩固的放置。資料光盤中有評估底板完整的設計資料,供用戶設計自己的應用底板時參考。 |
開發資料光盤 |
提供了用于開發英創工控主板的完整軟硬件資料、技術手冊以及常用工具軟件。對初次涉及嵌入式開發的新手,可利用光盤中的梯次入門程序,快速掌握基本的開發方法;光盤中大量的C#和C/C++的應用范例程序,對大多數開發者均有借鑒意義。硬件方面,評估底板及配套模塊的原理圖及PCB圖,可方便移植到客戶的產品設計中。 |
連接線及其他配件 |
開發評估套件包括了標準接口的連接線,它們是:(1)RS232串口交叉線;(2)RJ45以太網口直連線;(3)USB主控口至USB OTG連接線;(4)RS485接線端子。此外還包括1條+5V電源線。 |
WinCE正版授權(購買Linux操作系統的客戶沒有此項) |
每一張英創工控主板,按照微軟官方關于WEC7授權規定,預裝了WEC7 run-time內核及文件系統。該標簽包含在開發套件清單中。對批量購買的情形,為了方便客戶粘貼到合適的位置,標簽是作為獨立附件與主板一起發送。 |

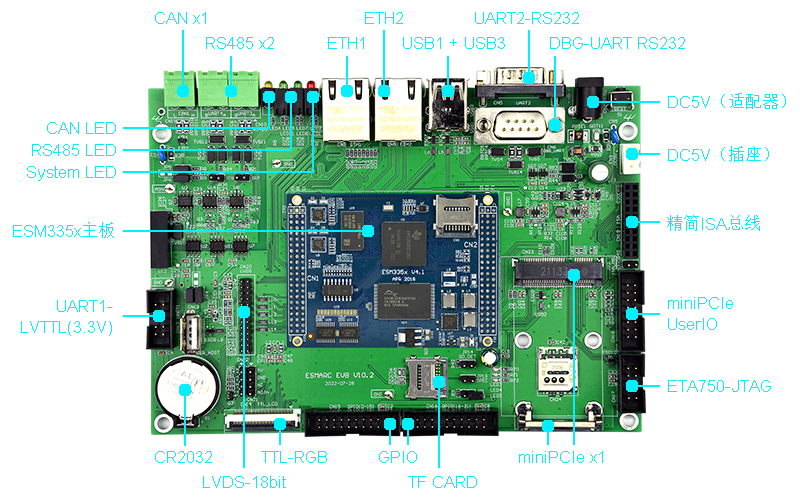

英創ESMARC開發評估底板提供了完備的標準接口,可用于評估主板的各項功能,同時也可供用戶設計應用底板時參考
開發評估完成以后,客戶有以下四種方式獲取自己的應用底板:
直接采購英創開發評估底板用作應用底板
使用英創現有的工控整機方案,詳見:應用底板與工控機
參考英創開發評估底板和配套擴展模塊的硬件資料,設計自己的應用底板
開發完成并確認有批量訂購需求以后,向英創提出免費設計專用底板的需求,協商訂制底板

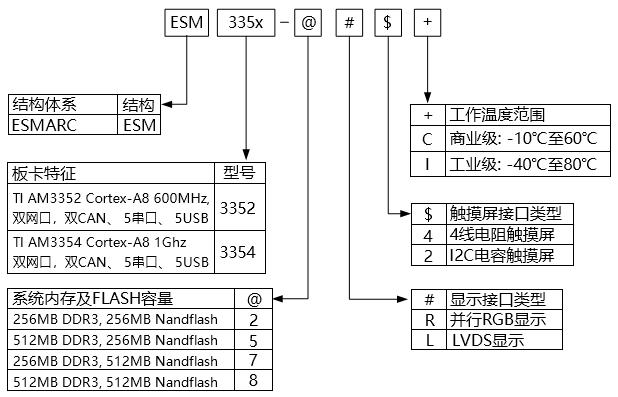

英創部分工控主板采用了主板型號+四位訂貨號的方式來區別不同的參數配置,客戶可以根據自己需要的配置訂貨
以下報價均為企業一般納稅人含稅價,購買流程請參閱:產品購買流程
ESM3352 Linux版
訂貨號 | 功能簡介 | 開發套件 | 1+ | 10+ | 100+ |
ESM3352-2R4C | 內存256MB + RGB顯示接口 + 支持電阻屏 | ¥750 / 套 | ¥390/ 片 | ¥350/ 片 | ¥320/ 片 |
ESM3352-2R2C | 內存256MB + RGB顯示接口 + 支持電容屏 | ¥750 / 套 | ¥390/ 片 | ¥350/ 片 | ¥320/ 片 |
ESM3352-2L4C | 內存256MB + LVDS顯示接口 + 支持電阻屏 | ¥750 / 套 | ¥430 / 片 | ¥390 / 片 | ¥350 / 片 |
ESM3352-2L2C | 內存256MB + LVDS顯示接口 + 支持電容屏 | ¥750 / 套 | ¥430 / 片 | ¥390 / 片 | ¥350 / 片 |
ESMARC評估底板 | A型通用評估底板,商業級 | ¥300 / 片 | |||
ESMARC插針 | 焊接在客戶應用底板上,連接ESMARC主板 | ¥80元 / 20套(每套包含2個三排針插座) |
ESM3354 Linux版
型號 | 功能簡介 | 開發套件 | 1+ | 10+ | 100+ |
ESM3354-2R4C | 內存256MB + RGB顯示接口 + 支持電阻屏 | ¥850/ 套 | ¥450/ 片 | ¥410/ 片 | ¥370/ 片 |
ESM3354-2R2C | 內存256MB + RGB顯示接口 + 支持電容屏 | ¥850/ 套 | ¥450/ 片 | ¥410/ 片 | ¥370/ 片 |
ESM3354-2L4C | 內存256MB + LVDS顯示接口 + 支持電阻屏 | ¥850/ 套 | ¥480/ 片 | ¥440/ 片 | ¥390/ 片 |
ESM3354-2L2C | 內存256MB + LVDS顯示接口 + 支持電容屏 | ¥850/ 套 | ¥480 / 片 | ¥440 / 片 | ¥390 / 片 |
ESM3354-5R4C | 內存512MB + RGB顯示接口 + 支持電阻屏 | ¥850/ 套 | ¥490 / 片 | ¥440 / 片 | ¥390 / 片 |
ESM3354-5R2C | 內存512MB + RGB顯示接口 + 支持電容屏 | ¥850/ 套 | ¥490 / 片 | ¥440 / 片 | ¥390 / 片 |
ESM3354-5L4C | 內存512MB + LVDS顯示接口 + 支持電阻屏 | ¥850/ 套 | ¥520 / 片 | ¥470 / 片 | ¥410 / 片 |
ESM3354-5L2C | 內存512MB + LVDS顯示接口 + 支持電容屏 | ¥850/ 套 | ¥520/ 片 | ¥470 / 片 | ¥410 / 片 |
ESMARC評估底板 | A型通用評估底板,商業級 | ¥300 / 片 | |||
ESMARC插針 | 焊接在客戶應用底板上,連接ESMARC主板 | ¥80元 / 20套(每套包含2個三排針插座) |
ESM3352 WinCE版
訂貨號 | 功能簡介 | 開發套件 | 1+ | 10+ | 100+ |
ESM3352-2R4C | 內存256MB + RGB顯示接口 + 支持電阻屏 | ¥750 / 套 | ¥420 / 片 | ¥380 / 片 | ¥350 / 片 |
ESM3352-2R2C | 內存256MB + RGB顯示接口 + 支持電容屏 | ¥750 / 套 | ¥420 / 片 | ¥380 / 片 | ¥350 / 片 |
ESM3352-2L4C | 內存256MB + LVDS顯示接口 + 支持電阻屏 | ¥750 / 套 | ¥460 / 片 | ¥420 / 片 | ¥380 / 片 |
ESM3352-2L2C | 內存256MB + LVDS顯示接口 + 支持電容屏 | ¥750 / 套 | ¥460 / 片 | ¥420 / 片 | ¥380 / 片 |
ESMARC評估底板 | A型通用評估底板,商業級 | ¥300 / 片 | |||
ESMARC插針 | 焊接在客戶應用底板上,連接ESMARC主板 | ¥80元 / 20套(每套包含2個三排針插座) |
ESM3354 WinCE版
型號 | 功能簡介 | 開發套件 | 1+ | 10+ | 100+ |
ESM3354-2R4C | 內存256MB + RGB顯示接口 + 支持電阻屏 | ¥850/ 套 | ¥480/ 片 | ¥440/ 片 | ¥390/ 片 |
ESM3354-2R2C | 內存256MB + RGB顯示接口 + 支持電容屏 | ¥850/ 套 | ¥480/ 片 | ¥440/ 片 | ¥390/ 片 |
ESM3354-2L4C | 內存256MB + LVDS顯示接口 + 支持電阻屏 | ¥850 / 套 | ¥510 / 片 | ¥470 / 片 | ¥410 / 片 |
ESM3354-2L2C | 內存256MB + LVDS顯示接口 + 支持電容屏 | ¥850/ 套 | ¥510 / 片 | ¥470 / 片 | ¥410 / 片 |
ESM3354-5R4C | 內存512MB + RGB顯示接口 + 支持電阻屏 | ¥850/ 套 | ¥520 / 片 | ¥470 / 片 | ¥410 / 片 |
ESM3354-5R2C | 內存512MB + RGB顯示接口 + 支持電容屏 | ¥850/ 套 | ¥520 / 片 | ¥470 / 片 | ¥410 / 片 |
ESM3354-5L4C | 內存512MB + LVDS顯示接口 + 支持電阻屏 | ¥850/ 套 | ¥550 / 片 | ¥500 / 片 | ¥430 / 片 |
ESM3354-5L2C | 內存512MB + LVDS顯示接口 + 支持電容屏 | ¥850/ 套 | ¥550 / 片 | ¥500 / 片 | ¥430 / 片 |
ESMARC評估底板 | A型通用評估底板,商業級 | ¥300 / 片 | |||
ESMARC插針 | 焊接在客戶應用底板上,連接ESMARC主板 | ¥80元 / 20套(每套包含2個三排針插針) |
注意事項
以上主板報價均為商業級,相同配置的工業級主板(溫度范圍為-40℃至80℃)售價在商業級上增加20%
成都英創信息技術有限公司 028-8618 0660
