WinCE工控主板ESM6802對音頻的支持
ETA972是采用Cirrus Logic的CS4272音頻解碼芯片的音頻擴展模塊，ESM6802提供了一路I2S信號可與ETA972相連，以支持音頻播放功能。ESM6802的I2S接口與GPIO是復用的，除I2S外，ESM6802還通過幾位GPIO模擬了一路SPI接口，用于對CS4272進行初始化設置， ESM6802通過以下GPIO連接ETA972：
表1 ESM6802與ETA972連接
| ETA972引腳 | 功能描述 | ESM6802 |
| 1 | SPI_CLK | GPIO20 |
| 2 | SPI_DOUT | GPIO21 |
| 3 | SPI_CS# | GPIO19 |
| 4 | ||
| 5 | I2S_TX0 | GPIO29 |
| 6 | I2S_LRCLK | GPIO28 |
| 7 | I2S_SCLK | GPIO30 |
| 8 | I2S_MCLK | |
| 9 | I2S_RX0* | GPIO31 |
| 10 | GND | |
| 11 | RESET# | GPIO18 |
| 12 | GND | |
| 13 | ||
| 14 | ||
| 15 | ||
| 16 | VCC(+5V) |
| *ESM6802暫不支持音頻輸入功能 |
用戶可通過Telnet命令遠程登陸ESM6802，使用audioset命令，設置ESM6802是否支持音頻。設置支持音頻的命令為：
\>audioset 1
取消音頻功能：
\>audioset 0
系統成功加載音頻驅動后，應用程序直接調用標準的音頻相關API函數即可實現音頻播放等功能，我們提供了MP3播放例程可供參考。用戶還可以使用ESM6802自帶的playwnd小工具測試系統的音頻功能，playwnd支持wav、mp3格式的音頻文件和wmv格式的視頻文件，playwnd的使用方法如下：
\>playwnd usbdisk\test.mp3

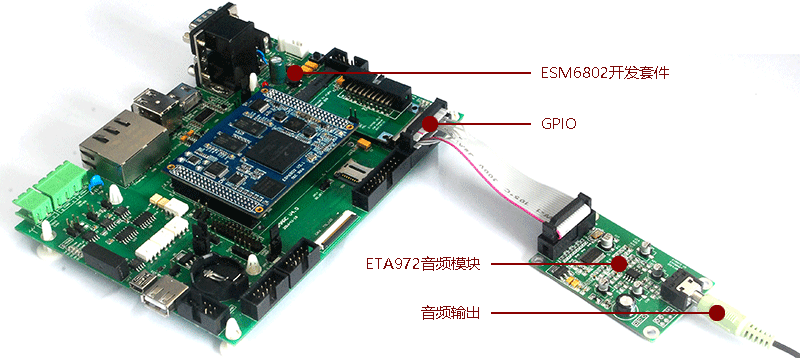

ESM6802評估套件與ETA972的連接關系如下圖所示：
