經過2年多的時間不停完善與新產品更新，英創公司的ESMARC標準工控主板覆蓋了從低成本到高性能的一系列工控主板，可以滿足決大多數工業智能系統的應用。

　　ETA820是基于英創的ESMARC系列工控主板設計的、適用于常規需求的簡單工業通訊應用場所。ETA820的設計，以高速信號接口為主，如網絡、USB、顯示接口等。在ETA8xx系列應用底板方案中，ETA820屬于1級擴展板。

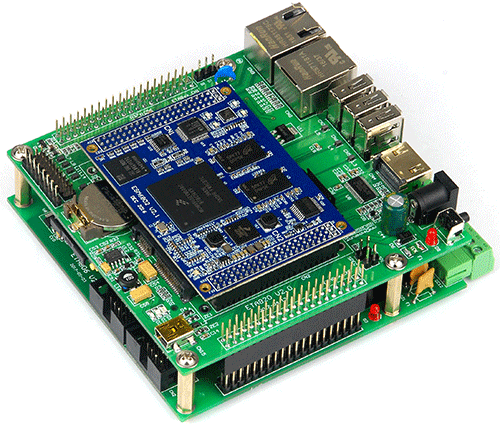

圖1　使用ESM6802的ETA820完整應用系統

　　ETA820的主要接口資源如下：

　　●　1路1000Mbps網絡接口，可兼容10Mbps/100Mbps網絡

　　●　1路10Mbps/100Mbps網絡接口

　　●　3路USB 2.0接口

　　●　1路USB-OTG接口

　　●　1路HDMI接口

　　●　1路LVDS顯示接口

　　●　1路mini PCI-e插座，使用USB接口

　　●　1個標準SD卡座

　　●　DC5V電源接口

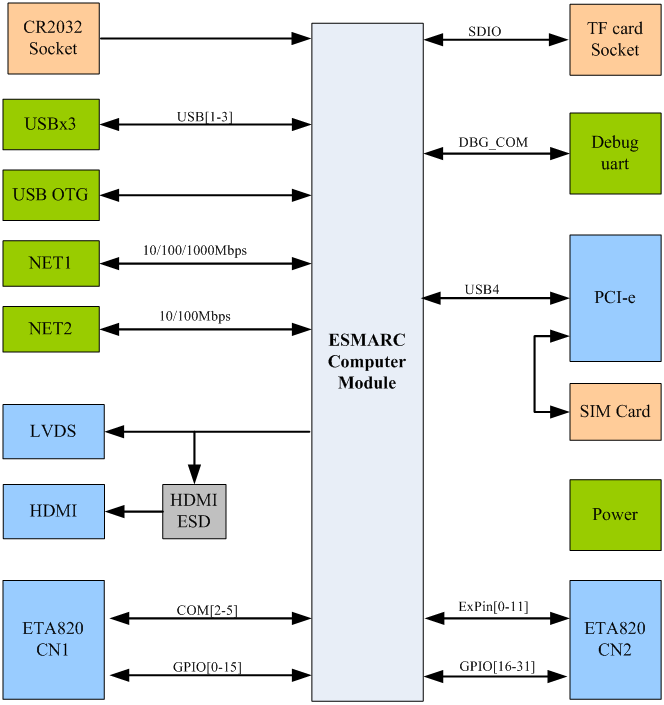

圖2　ETA820結構框圖

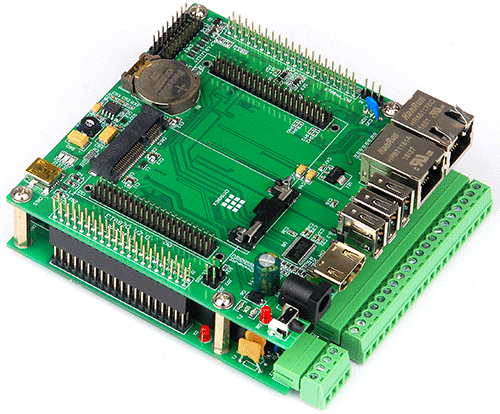

圖3　接口資源位置說明圖

　　除了這些主要的接口資源以外，ETA820還設計了2個2*20的雙排插座，可以引出工控主板的其它低速信號：GPIO、CAN、UART、IRQ、PWM、I2C、SPI等。這2個雙排插座采用的是PC104所使用的長針，即下端是加長的插座，上端是加長的插針。在應用中，如果還需要實現CAN、RS485、RS232、繼電器輸出、空觸點輸入、模擬數據采集等資源的擴充，可以從下面的2個雙排插座，利用”疊加”電路板的設計方法向下擴展一張2級電路來實現。如下圖所示：

圖4　ETA820與2級擴展板構成雙層結構的工業控制器

　　英創公司會陸續推出多款2級工控擴展板，與ETA820配合使用。用戶可利用ETA820，僅僅自行開發專用的2級擴展底板，就可快速構成自己的特有的整機系統。

　　ETA820可以方便地配合不同型號的ESMARC工控主板，以滿足不同性能與成本控制相關的需求。使用不同的ESMARC工控主板，部份資源也有一點點差異。

　　下表可以清楚地表示出這些差異：

　　注：

　　1、ESM6802/ESM6802G可以實現HDMI、LVDS同時輸出顯示信號，且可以顯示不同的內容，即可以實現獨立的雙顯示接口。

　　2、通過mini PCI-e接口連接3G/4G模塊時，需要將SIM卡插入ETA820的SIM卡插座，SIM卡插座處于PCB板背面。

　　關于ETA820的詳細技術參數，請參考：ETA820數據手冊。
