  • ESM6802 Android版支持雙CAN通信

     2017-8-29     作者:陳昌龍
    文章標簽:C/C++AndroidESM6802CAN

      2017年8月,英創在ESM6802 Android基礎版之上,完善了對雙CAN接口的支持。


      CAN接口的工作思路大致如下圖所示:

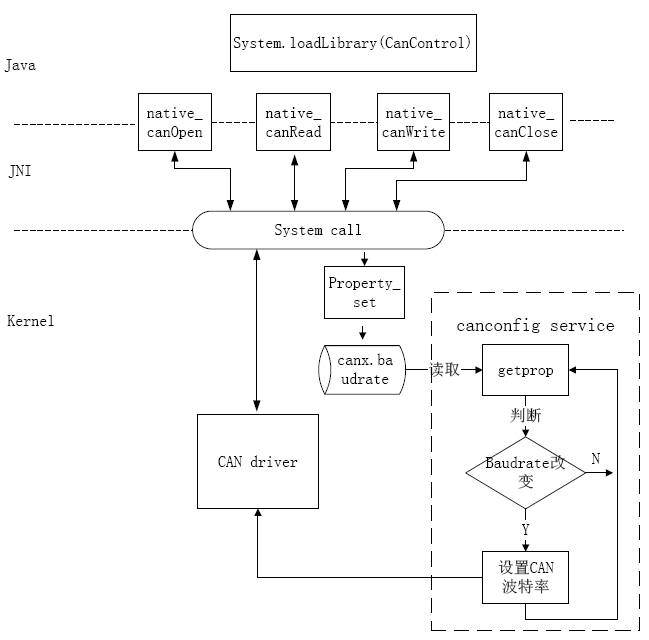

    圖1 Android CAN應用流程介紹


      由于Android NDK調用system()函數設置CAN接口不再有效,英創在開機運行了一個腳本服務canconfig,每隔1s種讀一次系統屬性:can0.baudrate和can1.baudrate,當讀到屬性值改變時,即調用ip命令設置啟動can接口。JNI層調用property_set函數設置這兩個屬性,并對java層應用程序提供了native_canOpen、native_canRead、native_canWrite、native_canClose接口。而這四個接口函數以libCanControl.so文件提供給java層應用開發客戶,英創將這四個接口作為靜態方法封裝成了一個Java類:emtronix.hardware.CanControl,用戶只需要(且必須)通過調用CanControl類的這四個接口就可以完成CAN應用程序的開發。當然對于自己開發JNI層的客戶,我們也提供libCanControl.so文件的C/C++源碼做參考。這樣,對于Android應用開發的客戶來說,只需要專注于Java層的應用邏輯開發。


      CanControl類的四個native函數簡單介紹如下:


      public class CanControl {



      static {

          System.loadLibrary("CanControl");

      }

      /**

       * 打開CAN接口 ifname,波特率設置為baud,設置CAN socket,只接收id & filtermask == filterid的CAN幀

       * @param ifname CAN接口名字,范圍:can0/can1

       * @param baud  波特率,  1000000,800000,500000,250000,125000,100000,60000,50000,20000,10000

       * @param filterid 過濾ID,大于-1有效

       * @param filtermask    過濾掩碼

       * @return  失敗返回-1; 成功返回CAN socket描述符

       */

      public native static int native_canOpen(String ifname, String baud,int filterid, int filtermask);



      /**

       *從can socket讀取一幀數據,內部使用select阻塞監聽可讀操作,并設置超時時間

       * @param fd    can socket文件描述符

       * @param frame     讀取到數據幀

       * @param sec       超時時間,單位s

       * @return      失敗返回-1;成功返回幀數據長度

       */

      public native static int native_canRead(int fd, CanFrame frame, int sec);



      /**

       * 向can socket寫函數

       * @param fd    can socket文件描述符

       * @param data  寫數據數組

       * @param id    數據組成can幀的id號

       * @return      失敗返回-1;成功返回寫的byte長度

       */

      public native static int native_canWrite(int fd, byte[] data, int id);



      /**

       * 關閉can socket

       * @param fd   can socket文件描述符

       * @return      失敗返回-1;成功返回0

       */

      public native static int native_canClose(int fd);

      }


      英創使用libCanControl.so封裝的CanControl操作類,編寫了一個簡單的CAN通信測試APP:TestCanJni,支持標準幀/擴展幀、 HEX顯示/發送,可設置一個過濾器。感興趣的客戶可以向英創工程師具體咨詢。

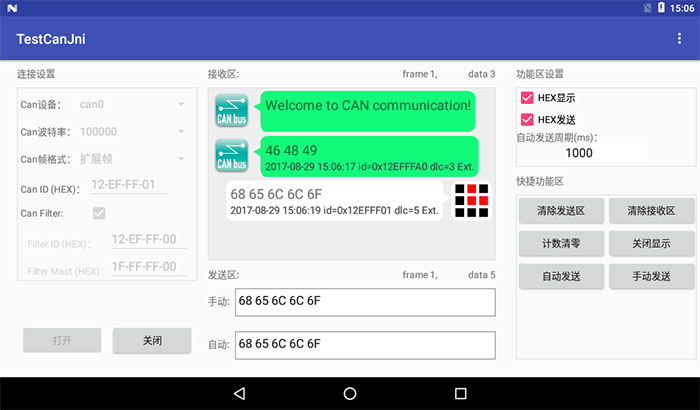

    圖3 CAN測試APP運行界面

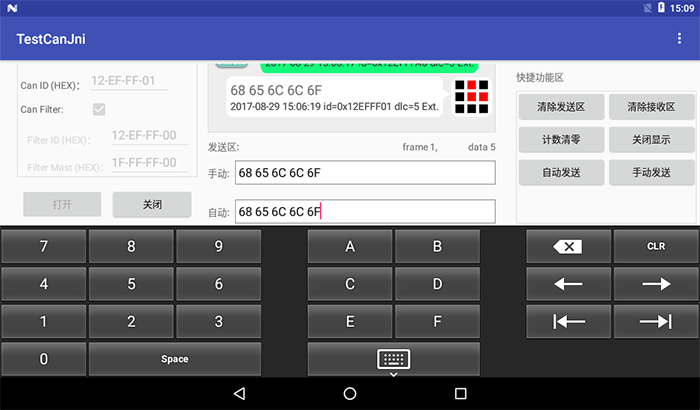

    圖4 支持HEX發送/顯示

    文章標簽:C/C++AndroidESM6802CAN
