英創公司從10年前的DOS系統工控板卡開始，就為客戶提供了GPRS/CDMA技術應用方案，很多成功的應用案例到目前還在現場正常運行。后來英創工控板卡支持了WinCE嵌入式操作系統，WinCE支持RAS(Remote Access Service)即“遠程訪問服務”，它允許用戶從運程地點將自己的設備連到一個本地計算機網絡，一旦建立了連接，就可以像與局域網中的計算機一樣進行通訊了。所以WinCE工控主板加上GPRS設備，就可以通過RAS撥號直接接入到Internet。

　　WinCE系統中撥號之前需要先建立一個撥號連接，撥號連接需要根據外接的2G/3G/4G設備配置合適的參數，我們目前支持的常用2G/3G/4G模塊如下：

　　撥號連接建立之后，在進行撥號時還需要設置撥號相關的參數，比如撥號號碼、用戶名、密碼等。而對于現在常用的4G全網通模塊，一個模塊可以支持移動/聯通/電信三大運營商的SIM卡，使用不同運營商的SIM卡撥號相關參數又有所不同。因此建立一個撥號連接并成功撥號的前提，是需要用戶對所使用的無線模塊及所連接的移動網絡有一定了解，并且正確的配置各項參數。

　　為了讓用戶更容易的使用2G/3G/4G設備，減少上述繁瑣的配置過程，我們實現了一個2G/3G/4G通用撥號程序GRasDial.exe，GRasDial程序會自動識別系統中連接的2G/3G/4G模塊型號，自動建立撥號連接，自動判斷所使用的運營商網絡，然后自動撥號上網。用戶在每次啟動GRasDial程序時，如果不帶任何參數程序總是進行撥號，如果先前已經連接則GRasDial自動掛斷重?fù)堋RasDial撥號成功后會一直監視當前連接狀態，如果連接斷開自動得撥。GRasDial程序還支持通過帶入?yún)?shù)實現網絡較時、查看連接狀態等功能。GRasDial支持如下參數：

　　\>GRasDial                       　自動撥號上網

　　\>GRasDial /disconnect         斷開撥號連接

　　\>GRasDial /timesync            自動撥號上網，并通過GSM網絡同步本地時間(僅程序啟動過程中同步一次)

　　\>GRasDial /stats                   統計系統中所有連接的狀態

　　\>GRasDial /?                         查看函數使用說明

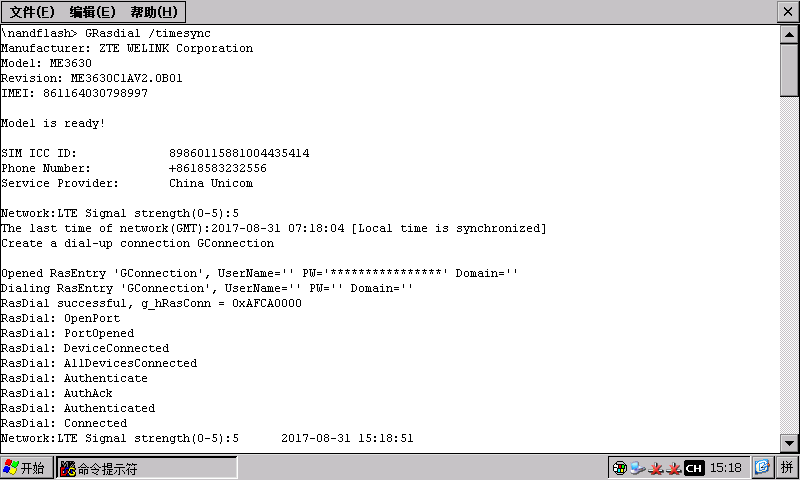

　　注意GRasDial與后面的參數之間通過空格分隔，下圖是執行GRasDial /timesync時，程序輸出的信息，從這些信息可以看到當前使用的模塊是中興的ME3630，使用聯通SIM卡，注冊的網絡為聯通4G(LTE)，因?yàn)槭褂昧?timesync參數，所以同步了本地時間，倒數第二行顯示的Connected表明已經成功撥號上網，最后一行會每隔1秒鐘更新一次網絡狀態(網絡類型及信號強度)。

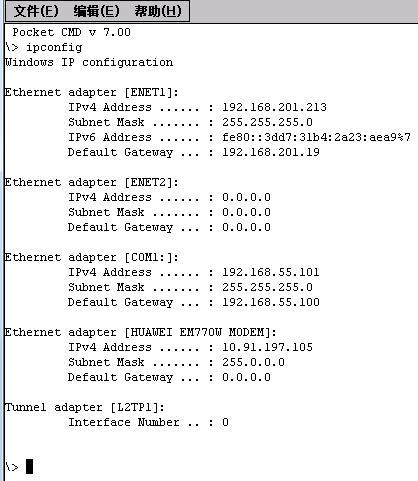

　　撥號成功后，可以通過ipconfig命令查看當前modem的IP地址，例如下圖的[HUAWEI EM770W MODEM]

　　如果用戶不希望GRasDial在屏幕上顯示撥號過程，則可以通過/d或-d參數禁止信息輸出，此時可通過系統的COM_DBG口了解撥號過程。比如：

　　\>GRasDial /timesync /d

如何添加用戶專用APN

　　GRasDial程序使用一組缺省的配置參數撥號上網，用戶可通過以下兩種方法設置專用的撥號號碼、用戶名、密碼以及專用APN等參數。

　　方法1、使用專屬配置文件

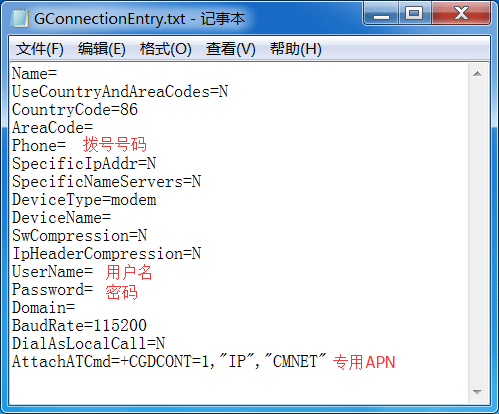

　　1、用戶可將所用WinCE主板“我的設備\windows”目錄下的GconnectionEntry.txt復制到電腦上，設置自己專用的撥號號碼、用戶名、密碼和APN。下圖中將APN設置為CMNET，增加的配置參數為：+CDGCONT=1,"IP","CMNET"

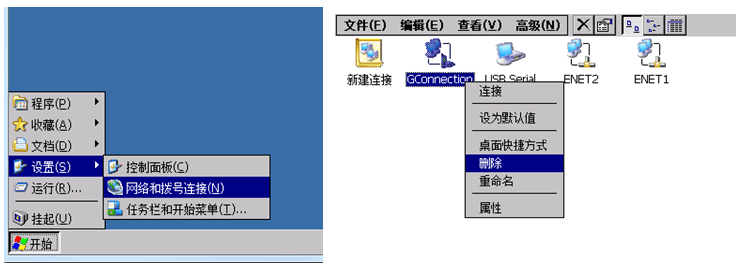

　　2、檢查系統中是否已經存在Gconnection連接，如果已經存在則需要先刪除。

　　3、將修改后的配置文件GconnectionEntry.txt和GRasDial.exe程序放在所使用主板的同一目錄中，再次運行GRasDial程序時，程序會自動使用新的參數建立撥號連接并撥號。

　　方法2、修改源代碼

　　我們提供了GRasDial程序的源代碼，用戶可以參考源碼將自動撥號功能融入到自己的應用程序中。GRasDial缺省的撥號參數定義在modelinfo.h文件的MODEM結構體中，用戶可以在MODEM結構中增加自己專用的撥號號碼、用戶名、密碼和專用APN。下面例子是使用ZTE ME3630 Modem進行4G撥號(LTE)，設置專用APN為CMNET。

　　const MODEM_INFO MODEM[] = {

　　       // 在此添加用戶專有撥號號碼、用戶名、密碼、APN

　　       //modem name  network       types     phone number        user name   password            attach command

　　       {TEXT("ZTE ME3630 Modem "), 　"LTE",　TEXT("*99#"),　TEXT(""),　TEXT(""),　TEXT("+CDGCONT=1,\"IP\",\"CMNET\"")},

　　       // 缺省的撥號配置如下

　　       //modem name  network       types     phone number  user name   password            attach command

　　       {TEXT("ZTE ME3630 Modem"),            "LTE",     TEXT("*99#"),             TEXT(""),              TEXT(""),              TEXT("")},

　　       {TEXT("Huawei EM770W Modem"),    "LTE",     TEXT("*99#"),             TEXT(""),              TEXT(""),              TEXT("")},

　　       {TEXT("Huawei EM770W Modem"),    "WCDMA",TEXT("*99#"),  TEXT(""),              TEXT(""),              TEXT("")},

　　       {TEXT("QUECTEL M35 Modem"),         "GSM",  TEXT("*99#"),             TEXT(""),              TEXT(""),              TEXT("")},

　　       {0},

　　};
