ESM6802支持雙通道LVDS高清大屏顯示
ESM6802是基于i.MX6DL的高性能工控主板，支持TTL、LVDS、HDMI三種顯示接口供用戶選擇。TTL顯示接口提供的是18bit 并行RGB數字信號，通常用于連接7"及以下小尺寸的TFT數字屏。大于7"的顯示屏，由于屏幕尺寸的增加，分辨率也相應的提高，為了保證顯示信號傳輸質量，超過7”的顯示屏通常使用LVDS接口。ESM6802提供的HDMI接口通常用于直接連接普通的電腦顯示器，支持1920×1080的全高清顯示，同時HDMI接口也可通過轉接線轉換成VGA或DVI接口，以方便的連接各種顯示器。
隨著顯示分辨率的增加，以1280×1024的顯示屏為例，其在60Hz刷新頻率下，像素時鐘達到了108MHz，這就要求顯示總線要有足夠快的傳輸速度。這類高分辨率顯示屏為了解決總線速度問題，推出了雙LVDS接口方案，即顯示數據由兩個LVDS通道同時傳輸，單路總線上的時鐘頻率就可直接降低一半到54MHz，時鐘頻率的降低增強了總線的抗干擾能力，也可適應更長的顯示連接線。
為了支持具有雙通道LVDS的顯示屏，我們在ESM6802原有單路LVDS的基礎上，對應增加了第二路LVDS信號，當連接單路LVDS顯示屏?xí)r，原來的信號定義保持不變，當連接雙通道LVDS顯示屏?xí)r，顯示數據就被分成兩路傳輸，與顯示屏對應的，一路傳輸寄像素數據，第二路傳輸偶像素數據， ESM6802 顯示接口配置為雙通道LVDS時，其信號說明如下：
| 信號定義 | 簡單描述 |
| LVDS0_DATA0_N | LVDS差分數據輸出0(奇像素) |
| LVDS0_DATA0_P | |
| LVDS0_DATA1_N | LVDS差分數據輸出1(奇像素) |
| LVDS0_DATA1_P | |
| LVDS0_DATA2_N | LVDS差分數據輸出2(奇像素) |
| LVDS0_DATA2_P | |
| LVDS0_CLK_N | LVDS時鐘差分輸出(奇像素) |
| LVDS0_CLK_P | |
| LVDS0_DATA3_N | LVDS差分數據輸出3(奇像素) |
| LVDS0_DATA3_P | |
| LVDS1_DATA0_N | LVDS差分數據輸出0(偶像素) |
| LVDS1_DATA0_P | |
| LVDS1_DATA1_N | LVDS差分數據輸出1(偶像素) |
| LVDS1_DATA1_P | |
| LVDS1_DATA2_N | LVDS差分數據輸出2(偶像素) |
| LVDS1_DATA2_P | |
| LVDS1_CLK_N | LVDS時鐘差分輸出(偶像素) |
| LVDS1_CLK_P | |
| LVDS1_DATA3_N | LVDS差分數據輸出3(偶像素) |
| LVDS0_DATA3_P |
ESM6802的顯示接口有三種配置可供用戶選擇，用戶在購買時需要說明支持那種顯示配置，ESM6802主板不同顯示接口配置的管腳復用情況如下表所示：(詳細說明請參考ESM680x工控主板數據手冊)
| 引腳 | 18-bit TTL(RGB) | LVDS + HDMI | 雙通道LVDS |
| A15 | LCD_HSYNC | HDMI_DDC_SDA | NC |
| A16 | LCD_VSYNC | HDMI_DDC_SCL | NC |
| A17 | LCD_B2 | HDMI_CEC_IN | LVDS1_DATA3_N |
| A18 | LCD_B3 | LVDS_DATA0_N | LVDS0_DATA0_N |
| A19 | LCD_B4 | LVDS_DATA1_N | LVDS0_DATA1_N |
| A20 | LCD_B5 | LVDS_DATA2_N | LVDS0_DATA2_N |
| A21 | LCD_B6 | LVDS_CLK_N | LVDS0_CLK_N |
| A22 | LCD_B7 | LVDS_DATA3_N | LVDS0_DATA3_N |
| B17 | LCD_G2 | HDMI_HPD | LVDS1_DATA3_P |
| B18 | LCD_G3 | LVDS_DATA0_P | LVDS0_DATA0_P |
| B19 | LCD_G4 | LVDS_DATA1_P | LVDS0_DATA1_P |
| B20 | LCD_G5 | LVDS_DATA2_P | LVDS0_DATA2_P |
| B21 | LCD_G6 | LVDS_CLK_P | LVDS0_CLK_P |
| B22 | LCD_G7 | LVDS_DATA3_P | LVDS0_DATA3_P |
| C15 | LCD_DCLK | HDMI_D2_P | LVDS1_CLK_P |
| C16 | LCD_DE | HDMI_D2_N | LVDS1_CLK_N |
| C17 | LCD_R2 | HDMI_D1_P | LVDS1_DATA2_P |
| C18 | LCD_R3 | HDMI_D1_N | LVDS1_DATA2_N |
| C19 | LCD_R4 | HDMI_D0_P | LVDS1_DATA1_P |
| C20 | LCD_R5 | HDMI_D0_N | LVDS1_DATA1_N |
| C21 | LCD_R6 | HDMI_CLK_P | LVDS1_DATA0_P |
| C22 | LCD_R7 | HDMI_CLK_N | LVDS1_DATA0_N |

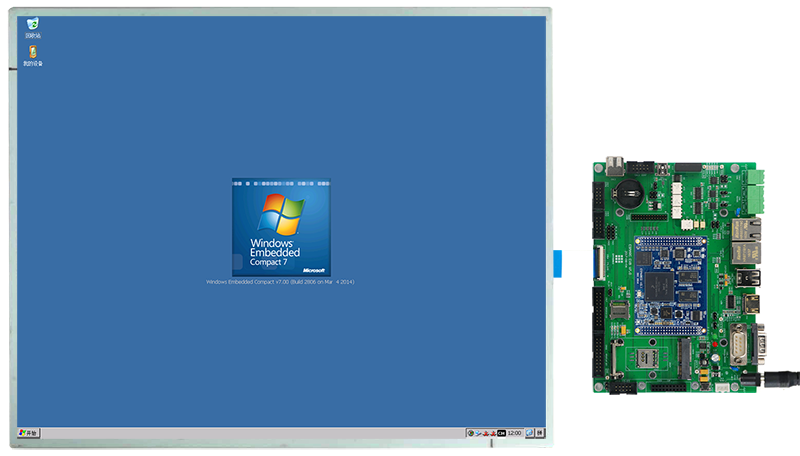

下圖是ESM6802連接19"雙通道LVDS顯示屏HSD190MEN6的效果圖，屏幕分辨率為1280×1024。
