ETA104模擬數據采集模塊(下文簡稱：ETA104模塊)是基于英創公司SBC840工控應用底板、符合DM5028標準應用擴展模塊。ETA104模塊上的模數轉換功能，采用ADS7871模擬信號轉換芯片，占用ESMARC工控主板的SPI總線進行通訊，最高可實現48K的數據轉換率，最大支持8路14bit模擬信號轉換。同時ETA104模塊集成了2路RS485，3路RS232通訊總線。

　　通過配置ETA104模塊的模擬轉換芯片的控制寄存器，可實現8路單極性信號采集，或者4路單分信號采集，或者差分/單極性混合模式采集。短接ETA104模塊上的跳線器，還可以實現輸入信號為4~20mA電流信號采集。

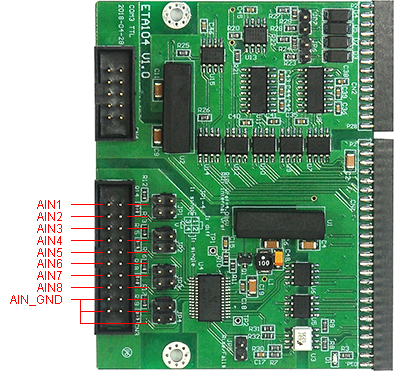

　　ETA104模塊的模擬信號輸入端是CN3，采用IDC20、2.54mm間距雙排插針，如下圖所示：

　　模擬輸入端口信號定義與說明：

　　信號輸入連接方法：

　　●　8路單極性信號輸入：

　　　　Ain1~Ain8可作為8路獨立的單極性模擬信號輸入，它們均以GND作為參考地平面。輸入信號電壓范圍是：+(0~2.5V)

　　●　4路差分信號輸入：

　　　　Ain1-Ain2，Ain3-Ain4，Ain5-Ain6，Ain7-Ain8分別構成4路差分信號輸入。輸入信號電壓范圍是： (-2.5V)~ (+2.5V)

　　●　混合模式輸入：

　　　　輸入端口中，也可以使用差分信號輸入端的任意一對或多對實現差分信號輸入，其余端口仍可以用作單極性信號輸入。該輸入方式的輸入信號電壓范圍，請參考單極性與差分輸入方式相應參數。

　　通過下表，可以簡明地清楚了解單極性輸入與差分輸入時的關系：

　　軟件配置方法：

　　通過向A/D轉換芯片ADS7871的控制寄存器Gain/Mux的低4位（M3~M0）寫入配置數據，可實現各種信號輸入方式的配置。

　　M3數據位為信號輸入方式控制位：

　　M3=1：單極性信號輸入，M2~M0為輸入通道控制，選擇Ain1~Ain8的任一信號輸入端口。

　　M3=0：差分信號輸入，M1~M0為輸入通道控制，選擇Ain1-Ain2，Ain3-Ain4，Ain5-Ain6，Ain7-Ain8所構成的任一差分輸入端口。M2則用于差分輸入端口的相對極性控制：

　　●　M2=‘0’時，Ain1、Ain3、Ain5、Ain7作為差分輸入信號的‘+’極；Ain2、Ain4、Ain6、Ain8作為差分輸入信號的‘-’極。

　　●　M2=‘1’時，Ain2、Ain4、Ain6、Ain8作為差分輸入信號的‘+’極；Ain1、Ain3、Ain5、Ain7作為差分輸入信號的‘-’極。

　　在使用時，可以調用英創公司提供的接口函數"ADS7871_ConfigREG "進行配置：

　　#define  ADS7818_REG_GainMux  0x4

　　BOOL ADS7871_ConfigREG( DWORD dwReg , DWORD dwConfigData );

　　接口函數參數說明：

　　dwReg：輸入參數，需要進行配置的寄存器地址，如上定義的ADS7818_REG_GainMux，表示Gain/Gux配置寄存器，其地址為0x04。

　　dwConfigData：輸入參數，需要寫入寄存的配置數據

　　如：需要配置Ain1-Ain2為差分信號輸入，Ain1為‘-’、Ain2為‘+’，則M3=‘0’、M2=‘1’；M1~M0=“00”，則配置數據為0x04

　　ADS7871_ConfigREG(ADS7818_REG_GainMux , 0x04);

　　4~20mA電流信號輸入采集配置：

　　通過短接ETA104模塊上的跳線器，ETA104模塊的模擬信號輸入可配置為4~20mA電流信號輸入。單極性信號與差分輸入信號均可以實現4~20mA電流信號采集。

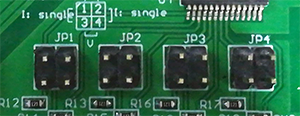

　　當輸入信號為4~20mA電流信號時，采用120歐姆/1%/1/10W 0603貼片采樣電阻進行采樣，并且一共設計了4個4芯跳線器：JP1、JP2、JP3、JP4分別對應8路模擬信號輸入端口：Ain1~Ain2、Ain3~Ain4、Ain5~Ain6、Ain7~Ain8的4~20mA電流信號采集配置。跳線器引腳號排列如下圖所示：

JP1~JP4跳線器腳號排列示意

JP1~JP4跳線器

　　●　跳線器短接：實現4~20mA電流信號、120歐姆電阻采樣輸入

　　●　跳線器斷開：電壓信號輸入

　　4~20mA電流信號輸入時，模擬輸入通道與跳線器短接對應表格：
