英創嵌入式Linux主板多網口多路由方案
主流的英創嵌入式主板均支持雙網絡接口，其中支持ISA擴展總線的主板型號，如：EM335x、ESM335x、ESM6802、ESM6800V等，還可以通過ISA總線外接ETA728模塊，再擴展兩路獨立的10M/100M網絡，從而可構成4網口系統。多網絡口的英創主板在工業應用中的典型應用是作為通訊管理機，通過網絡將應用數據上傳至數據中心。在實際應用中，有些需求是將應用數據上傳至不同的數據中心，這就需要多網口多路由的支持，也就是說每個網口有自己獨立的路由表，在英創Linux主板上通過相關的配置，即可實現上述功能，本文以ESM335x主板為例重點介紹該配置方案。
1、Linux內核配置
為了支持多路由表功能，內核配置中必須設置：
CONFIG_IP_ADVANCED_ROUTER=y
CONFIG_IP_MULTIPLE_TABLES=y
具體menuconfig位置如下：
Networking support --->
Networking options
[*] IP: advanced router
[*] IP: policy routing
2、利用ip route配置生成多路由表
對于多個路由表，是通過/etc/iproute2/rt_tables進行管理的，Linux系統最多可以支持255張路由表，其中3張是內置的：
255 local
254 main
253 default
分別表示了路由表table的序號和名稱。在英創主板上對于各個網口的路由表定義序號從1開始，名稱就采用網口名稱。如：
1eth0
2eth1
3eth2
4eth3
生成路由表的步驟如下：
1、在rt_tables文件中增加一個路由表的序號和名稱：
#>echo “1 eth0” >> /etc/iproute2/rt_tables
#>echo “2 eth1” >> /etc/iproute2/rt_tables
配置好后，可以用cat命令查看rt_tables文件：
2、定義路由表規則
利用2個Linux工具ip route、ip rule來定義路由表規則，可以用來指定IP地址的數據選擇指定的路由表。
#>ip route add 192.168.202.0/24 dev eth1 src 192.168.202.175 table eth1
#>ip route add default via 192.168.202.1 dev eth1 table eth1
#>ip rule add from 192.168.202.175/32 table eth1
#>ip rule add to 192.168.202.175/32 table eth1
#>route add default gw 192.168.202.1
增加后，可以用ip route show table eth1來查看：
按照此定義的路由表規則，即所有來自“192.168.202.175”的IP數據包訪問外網時選擇eth1路由表，并使用該網段的網關路由。
3、自動生成多網絡路由表
在多網絡的情況下，為了方便客戶使用，我們采用網絡配置文件(ifcfg-eth*)和加載腳本文件(route-cfg.sh)來完成多個路由表的自動配置，免除了逐一配置的繁瑣過程。
其中 ifcfg-eth*用于配置各個網絡的參數，一個文件對應于一個網口，例如對eth0的配置文件名為ifcfg-eth0，其文件內容如下：
DEVICE=eth0 // 網絡名稱
TABLENUM=1 // table 序號
NETWORK=192.168.201.0 // 網段IP
NETMASK=255.255.255.0 // 子網掩碼
ROUTER=192.168.201.1 // 本網口的路由網關IP
IPADDR=192.168.201.175 // 本網口IP地址
按上述方法生成好需要的若干配置文件ifcfg-eth*后，將ifcfg-eth*和route-cfg.sh均復制到/mnt/nandflash/目錄下。然后直接執行腳本文件route-cfg.sh即可自動完成路由表配置，該文件會根據ifcfg-eth*文件中的參數，自動生成所需的多網口多路由表
#/mnt/nandflash/>./route-cfg.sh
route-cfg.sh文件內容如下：
#!/bin/sh
for interface_file in $(ls /mnt/nandflash/ifcfg-eth*) ;do
. ${interface_file}
prefix=$(ipcalc -p ${IPADDR} ${NETMASK} | awk -F= '{print $2}')
tablenum=${TABLENUM}
if ! grep "^${tablenum} ${DEVICE}$" /etc/iproute2/rt_tables >/dev/null ;then
echo "${tablenum} ${DEVICE}" >>/etc/iproute2/rt_tables
fi
echo ${DEVICE}: IPADDR=${IPADDR} gw=${ROUTER}
ifconfig ${DEVICE} ${IPADDR}
# flush table
ip route flush table ${DEVICE}
# add table
ip route add ${NETWORK}/${prefix} dev ${DEVICE} src ${IPADDR} table ${DEVICE}
ip route add default via ${ROUTER} dev ${DEVICE} table ${DEVICE}
ip rule add from ${IPADDR}/32 table ${DEVICE}
ip rule add to ${IPADDR}/32 table ${DEVICE}
# add default gw
route add default gw ${ROUTER}
done
4、測試網絡

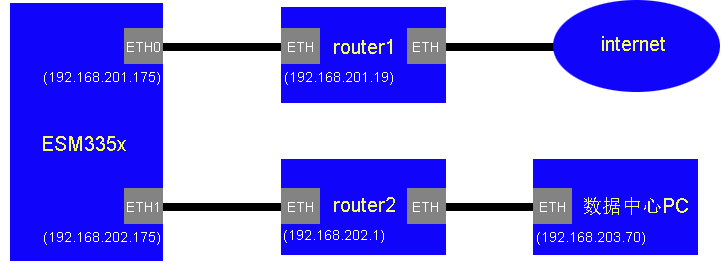

以ESM335x為核心，搭建雙網口雙網關的多路由系統，作為測試環境。下圖為雙網口網絡拓?fù)鋱D：
最簡單的方法就是利用ping命令進行測試，ping命令可以指定網口。如：
#> ping -I eth0 202.98.96.68 (指定通過eth0 訪問外網 -> internet網站)
#> ping -I eth1 192.168.203.70 (指定通過eth1 訪問外網 -> 企業數據中心)
如果利用系統的多路由表，也可以不用指定網口進行ping測試，但是系統有個自動選路的處理，會存在一定的延時。

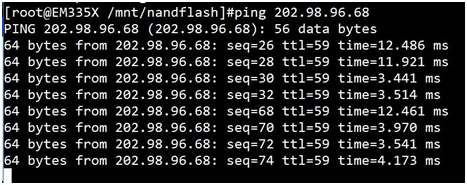

#> ping 202.98.96.68

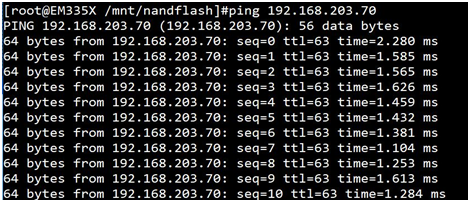

#> ping 192.168.203.70
