ESMARC EVB評估底板，適用于英創公司的ESMARC系列工控主板，主要應用于功能評估與測試，因此評估底板上引出了非常豐富的接口資源。隨著ESMARC工控主板的發展與功能的增加，ESMARC EVB評估底板也在進行不停地完善與更新，以適應最新的功能評估需求。PCIe×1接口具有2.5Gb/s的高速數據傳輸能力，且接口僅有3對差分信號組成，因此在嵌入式領域得到越來越多的應用。

　　在當前最新的ESMARC主板中（包括ESM6802G和ESM7100），我們對PCIe×1接口信號的引出腳位進行了優化調整：使PCIe×1接口信號與USB-OTG和USB2信號引腳復用，而不再與ISA總線復用。調整后，PCIe×1高速接口就可與ISA總線共存并支持同時使用，在很多工控應用中，精簡ISA總線用于工控?cái)?shù)據采集或數據通訊，而PCIe×1接口則用于高速數據存儲。另一方面由于ESMARC主板的USB端口資源比較豐富，包括4路主控端口和1路OTG端口，因此減少2路USB端口對大多數應用沒有影響。

　　為了支持ESMARC主板的調整，在最新的ESMARC EVB V9.0版評估底板中，增加了M.2標準模塊接口，通過連接主板的PCIe×1信號，使其可支持市場上標準的NVMe高速大容量數據存儲模塊。該模塊新能大大優于SATA硬盤，且價格更低廉。ESMARC EVB V9.0評估底板繼續保持原有的mini PCIe模塊接口，該接口主要通過連接的主板USB端口信號，用于支持4G / WiFi等無線通訊模塊。

　　下表列出新舊ESMARC EVB上相關接口插座包含的接口信號的情況：

　　從上表可見，老的V8.2評估底板與新的V9.0 USB配置的底板功能是完全一樣的，可支持大多數主板的評估應用，包括Linux平臺和CE平臺的主板。對需要高速大容量數據存儲功能的應用，則需選擇ESMARC V9.0 PCIe配置的評估底板 + Linux平臺的主板即可。

　　ESMARC EVB-PCIe V8.1版本評估底板，僅只適用于ESM6802-R41C V2.0及以下版本的少數幾種主板型號，與新的ESMARC接口標準不兼容。ESM6802的PCIe×1接口與ISA總線復用管腳，其信號線直接引致V8.1評估底板的mini PCIe插座的對應管腳，用于支持基于PCIe的千兆以太網。鑒于在新的主板中，如ESM6802G、ESM7000等，已支持千兆網口，因此EVB-PCIe V8.1版本的評估底板不推薦新客戶使用。

　　下面的幾張圖片，簡單地指出，對應版本的總線接口及支持的功能。

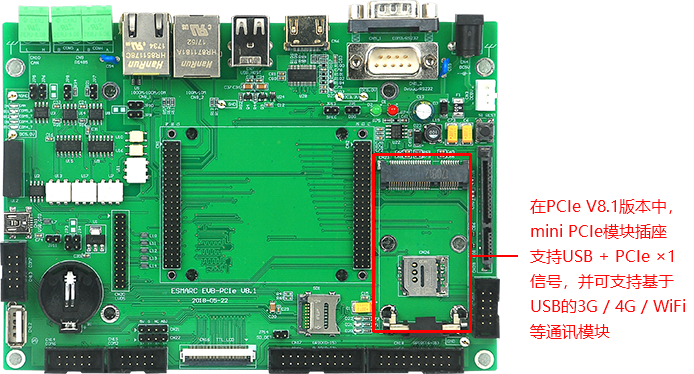

ESMARC EVB-PCIe V8.1評估底板

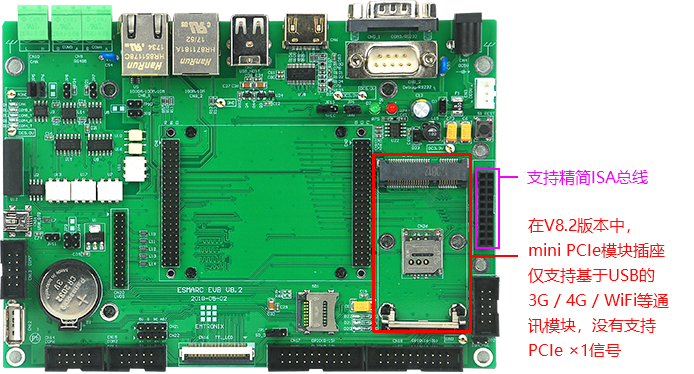

ESMARC EVB V8.2評估底板

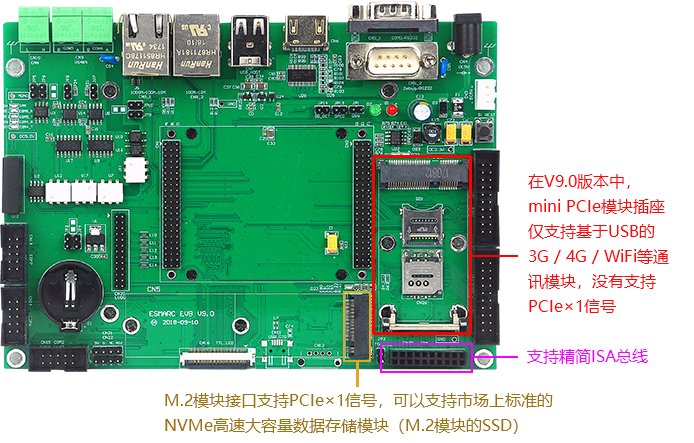

ESMARC EVB V9.0評估底板
