在當前的工業應用中，越來越多地使光纖作為以太網通訊連接的通訊線，相對于CAT電纜，光纖的主要優點如下：

　　●　相較于CAT電纜，成本更低

　　●　沒有電信號傳輸，通訊數據被干擾概率極低

　　●　沒有使用導體連接，不會受到電磁干擾

　　●　僅使用兩條光纖線，連接簡單方便

　　●　使用標準化的SFP模塊（圖1），更換維護簡單、方便

圖1　SFP光纖驅動模塊

　　英創公司的評估底板與應用底板，一直都使用RJ45作為以太網連接端口，CAT電纜作為以太網連接介質。為了適應光纖應用需求，英創公司在其SBC840應用底板的基礎上，增加了對標準對SFP光纖驅動模塊的支持，新的應用底板型號為SBC850。SBC850與SBC840應用底板接口資源高度一致，特別是保留了對DM5028工控IO驅動模塊的支持，使其可滿足多種工控應用需求。

　　SBC850應用底板可與英創公司任何一款雙網口ESMARC主板配合使用，構成完整的單板工控計算機系統。

　　SBC850單板計算機提供接口資源如下：

　　●　1路1000Mbps網絡接口，兼容100Mbps/10Mbps網絡

　　●　1路SFP模塊接口，支持1000Mbps光纖網絡

　　●　2路USB主控接口

　　●　1路USB OTG接口

　　●　支持CR2032紐扣電池作為主板RTC后備電池

　　●　mini PCIe模塊插座，支持基于USB的GPRS / 3G / 4G / WiFi模塊

　　●　數字RGB LCD接口，支持4線電阻觸摸屏

　　●　LVDS顯示接口，支持18bit顯示信號，支持4線電阻觸摸屏

　　●　VGA顯示接口

　　●　精簡ISA總線接口

　　●　支持1個獨立高精度實時鐘RX8025T（可選）

　　●　支持5×5矩陣鍵盤接口（可選）

　　●　DM5028工控IO驅動模塊接口

　　●　DC5V/DC12V輸入電源可直接切換

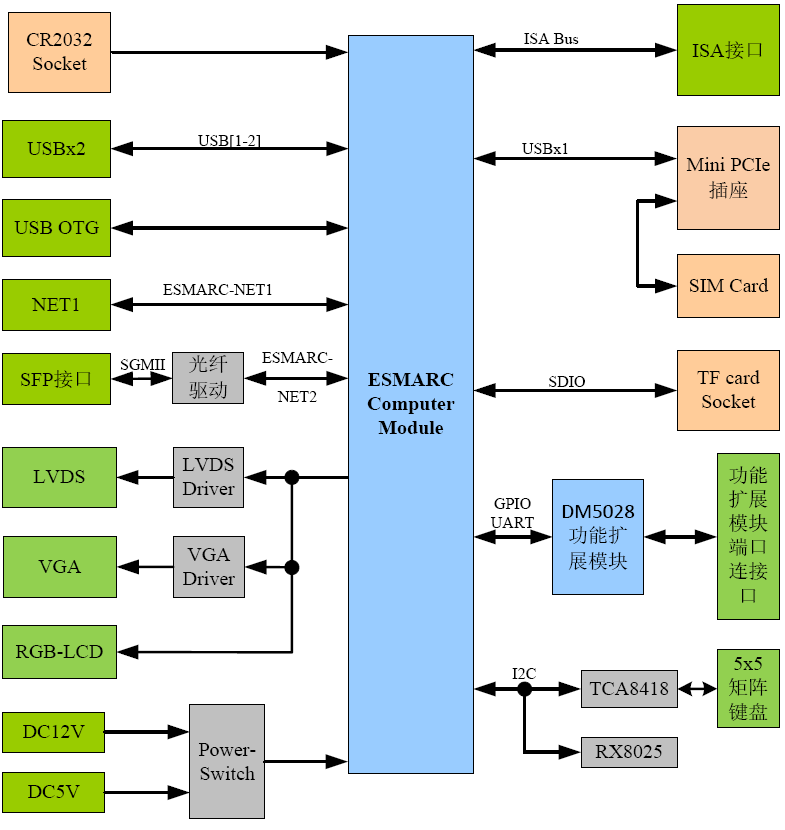

　　SBC850應用底板結構如下圖所示：

圖2　SBC850信號結構

　　SBC850應用底板接口說明：

圖3　SBC850端口

　　使用SBC850連接光纖時，需要ESMARC工控主板具備雙網絡接口，通過userinfo.txt配置系統網絡接口的IP等信息即可，無需針對光纖端口進行任何操作與配置，如同使用CAT網絡電纜線一樣。

　　SBC850的光纖接口特點如下：

　　●　支持1000Mbps光纖網接口，它不與100Mbps光纖網絡兼容，也不會實現光纖端口速率自動協商。

　　●　采用SFP光纖驅動模塊，其參數為采用1.25Gbps/1310nm。

　　●　SFP光纖連接器使用LC型連接器（圖4）。

　　●　根據SFP模塊上的TX/RX標識符（圖5：▲尖向模塊外端，為T(mén)X信號；▲尖向模塊內端，為RX信號），連接SFP模塊的兩條光纖線應該交叉連接，即：SBC850端的SFP-TX連接到對方的SFP-RX；SBC850端的SFP-RX連接到對方SFP-TX。

　　●　可適用于英創公司所有具備雙網絡資源的工控主板，并使用網絡2接口作為光纖信號端口。

圖4　LC光纖連接器

圖5　SFP模塊上的RX/TX標識

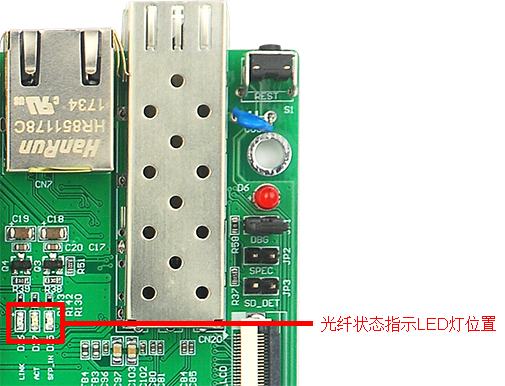

　　在SBC850應用底板上，有三顆光纖接口狀態LED指示燈：

圖6　光纖接口的狀態指示LED燈在SBC850上的位置

　　可根據這三顆LED指示燈大概判斷光纖接口的基本狀態，如果用戶直接采用該應用底板安裝到機殼中應用于產品，可以使用塑料導光柱（圖7），將LED燈光引到機殼面板上。

圖7　塑料導光柱

　　SBC850連接好SFP模塊與光纖后：

圖8　SBC850連接SFP光纖模塊
