ETA8xx系列應用底板是基于英創ESMARC工控主板、可直接投入應用的小尺寸工控應用底板，主要包括ETA820、ETA830、ETA806幾個型號，其中ETA820與ETA830為1級應用底板，ETA806為2級應用底板。1級應用底板與2級應用底板可以方便地組裝成可應用于工業現場的工控機系統，配合一個合適的機殼，便成為緊湊型的微型工控機整機，并利用機殼后面的軌道安裝卡扣可以方便地安裝到機柜中。

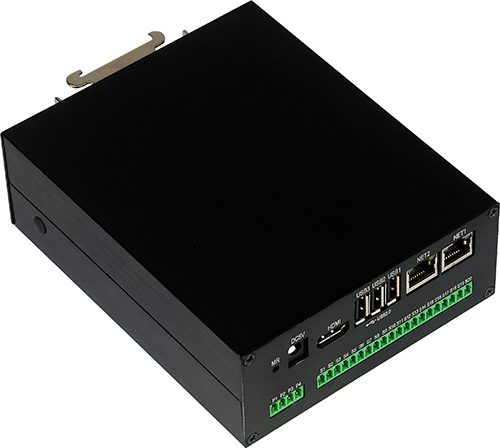

　　為此，英創公司設計了相應的小型鋁質機殼，可以直接應用。下圖為ETA820+ETA806，并利用機殼進行組裝完成的整機的圖片：

ETA820+ETA806組裝完成的工控機系統

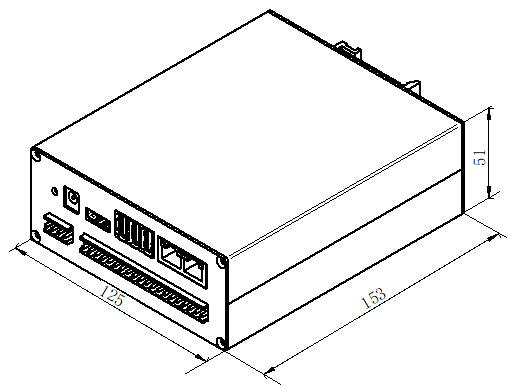

　　機殼所使用的型材屬于標準件機殼尺寸，其寬度為125mm，高度為51mm，長度根據應用需求進行裁定。英創公司提供的機殼長度為153mm。下圖是機殼外形尺寸圖：

　　不同的應用底板，所配合使用的面板也不一樣，下圖分別是ETA820、ETA830的面板圖：

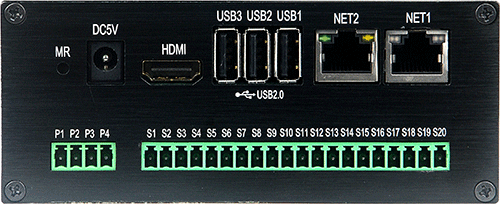

ETA820面板

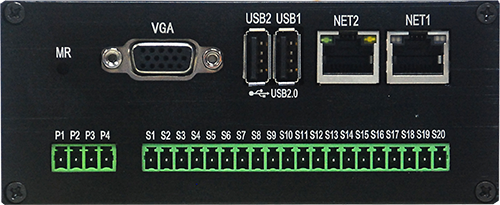

ETA830面板

　　在機殼側面有3G/4G模塊天線座專用安裝孔，如果在系統中要使用3G/4G模塊，需要將模塊的天線信號，利用天線連接接頭，通過該孔引出。

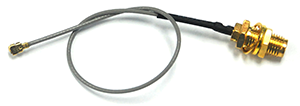

　　天線接頭如下圖所示：

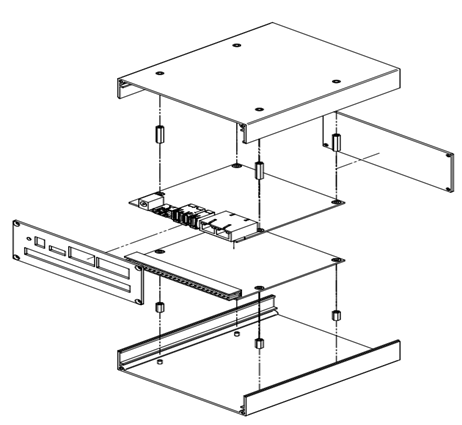

　　機殼拆解爆炸圖如下所示：

　　橫向軌道安裝示意圖：

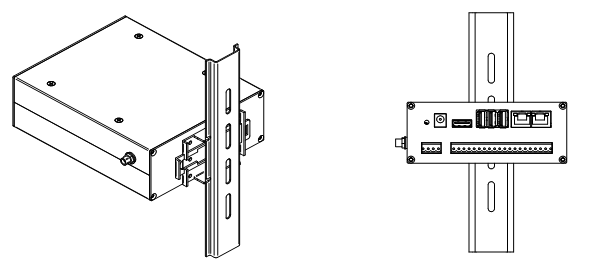

　　縱向軌道安裝示意圖：

　　為了方便客戶開發設計更加適合自己公司特色的產品，也為了客戶對成本方面的控制，客戶可以根據英創公司提供的機殼圖紙資料，自己購買或加工機殼。需要機殼圖紙資料的客戶請聯系英創以獲取。
