成熟和完善的通訊接口支持是英創公司工控主板的一大亮點，對工業中常用的通訊接口在各種場合都有著穩定的運行表現，所以主板被大量應用于和通訊相關的項目中。而對于通訊類的設備，有一些場合會要求通過網絡風暴測試。網絡風暴一般是指由于網絡中充滿了廣播包或組播包，以至于占滿整個網絡帶寬，導致網絡極慢甚至癱瘓的一種故障。

　　正常情況下，主板會接收發送過來的廣播包和組播包然后進行相關處理和解析，如果整個網絡中充滿了廣播包或組播包，那么主板將會一直處在對網絡數據包的處理和解析中，這樣就會大量消耗主板的資源，導致主板出現系統響應慢，甚至導致影響整個系統正常運行的情況。針對這種現象和需求，英創公司在ESM335x系列主板上增加了抵抗網絡風暴的方案，讓主板即使處在網絡風暴中也不會消耗過多的資源，保證主板功能的正常運行。

　　在ESM335x主板上采用的方法是控制接收廣播和組播包的速率，通過英創公司提供的軟件工具switch-configs設置，可以將ESM335x主板每秒接收廣播和組播包數量進行限制，總共分為10個梯度，從每秒鐘分別最多接收10000個廣播包和組播包到每秒鐘1000個，每個梯度遞減1000，這樣就避免了接收過多的廣播包和組播包，從而導致消耗過多的硬件資源。

　　為了測試方案的效果，英創公司使用了PC和ESM3354主板搭建了實驗環境，讓ESM3354主板和PC通過交換機連接，然后在PC上使用大流量網絡數據包生成工具trafgen，產生大量廣播包模擬網絡風暴的情況，觀察在限制接收廣播包和組播包速率前后，系統資源的消耗情況有無變化。關于trafgen工具的介紹，可以參考trafgen(8)或者網站：http://man7.org/linux/man-pages/man8/trafgen.8.html。測試硬件環境如下：

測試環境

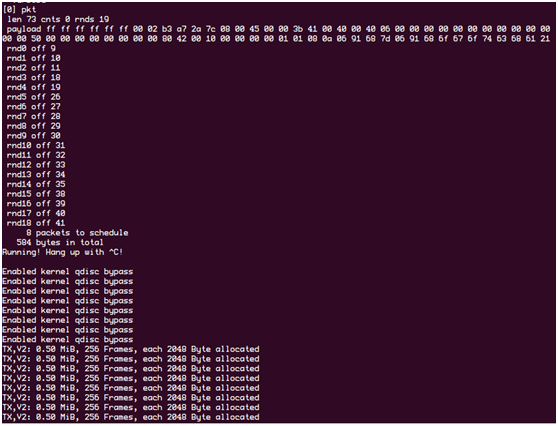

　　trafgen工具可以讀取配置文件，根據文件內容生成所設置的數據包，在這次測試中英創公司設計了生成廣播包的配置文件，在PC端運行后，就會有大量的廣播發出，讓局域網內充滿了廣播包，執行命令后效果如下：

生成廣播包

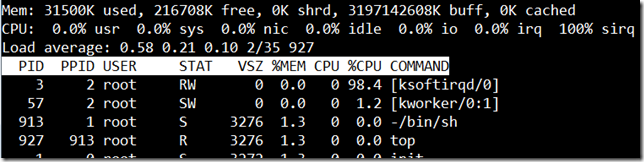

　　可以看到PC的8個核心同時在發出廣播包，這時通過top指令查看ESM3354主板的CPU狀態，如下圖：

資源占用

　　上圖的信息說明ESM3354的CPU資源已經被完全占用，說明處理接收到的廣播包已經消耗了許多的硬件資源，導致CPU負載過高，可能會影響其他功能的正常運行。

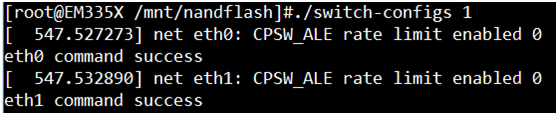

　　這時通過英創公司提供的工具軟件switch-configs來限制廣播包的接收速率，運行程序時帶入?yún)?shù)1，效果為限制ESM3354主板每秒鐘最多分別接收1000個廣播包和組播包，參數1-10，分別對應1000-10000個包，參數0則表示取消限制，如下圖：

設置網絡限制

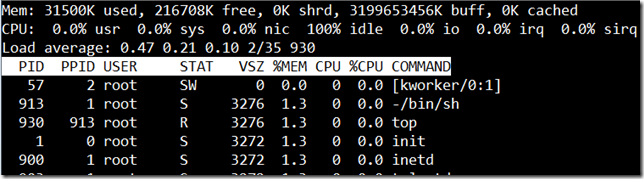

　　運行后效果如下圖：

資源占用

　　從圖中的信息看出CPU的負載降下來了，說明板卡此時完全沒有受到網絡中大量廣播包的影響，系統正常運行。因?yàn)橄拗屏薊SM3354主板接收廣播包和組播包的速率，就算網絡中還有更多的廣播包和組播包，也不會影響ESM3354主板的正常運行。

　　所以這次實驗驗證了ESM3354主板在網絡風暴情況下仍然能夠正常運行，不會受到網絡中大量廣播包和組播包的影響，大幅提升了在極端網絡條件下設備的穩定性。最后在對主板不同的限制速率情況做了對比測試，并且統計了生成的廣播包數量，整理如下：

　　若對此功能有興趣，需要設置網絡設置的switch-configs工具，可與英創的工程師聯系。
