ESM6802是基于Cortex-A9雙核CPUiMX6DL的工控主板，包含了高性能的豐富的顯示處理單元，可支持TTL、LVDS、HDMI以及雙通道LVDS多種顯示接口。

　　對于高分辨率的顯示，大多是采用HDMI或者雙通道LVDS接口方式，以提高其抗干擾的能力，其中關于ESM6802雙通道LVDS信號接口定義，請參考公司網站上《ESM6802支持雙通道LVDS高清大屏顯示》一文中有詳細的介紹。本文將以普通的電腦顯示器和友達的1920x1080雙LVDS屏為例，來介紹如何選擇ESM6802的配置支持高清大屏的顯示。

　　首先根據不同的顯示接口，客戶在購買時要選擇對應的ESM6802的型號，請參看：ESM6802產品頁面。

　　然后可通過英創提供的工具軟件flash_opt寫入相應的開機畫面文件，則可以選擇ESM6802所支持的顯示接口模式以及顯示分辨率，flash_opt的使用說明參考文章：《Linux工控主板內核及開機畫面的在線更新》。

HDMI顯示接口

　　主板選擇ESM6802-L以支持HDMI的顯示接口，開機畫面文件中必須帶有“hdmi”關鍵字符串，并且均為小寫，如：

　　#>flash_opt bmp splash19201080_hdmi.bmp

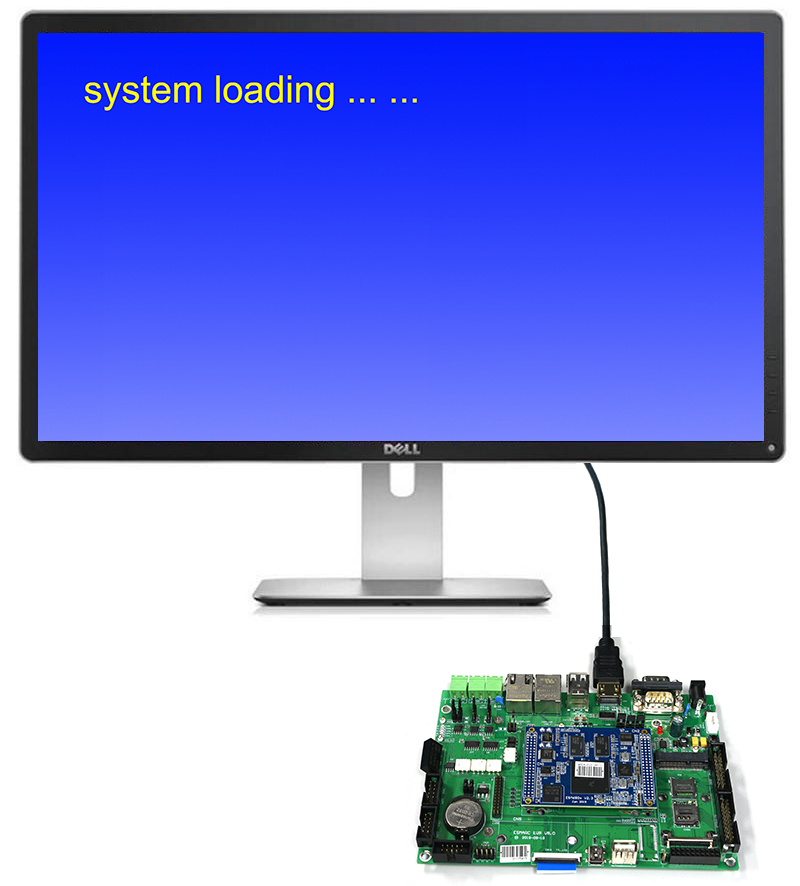

圖1　HDMI開機啟動畫面

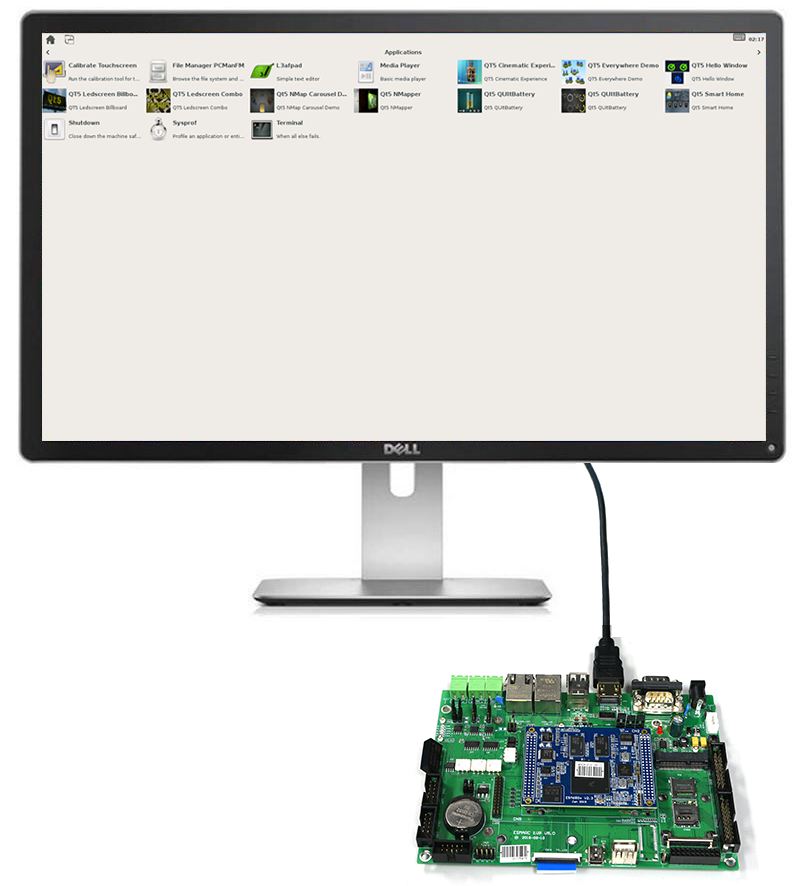

圖2　HDMI啟動后X11桌面

雙通道LVDS顯示接口

　　主板選擇ESM6802-S以支持雙通道LVDS的顯示接口，開機畫面文件中必須帶有“dlvds”關鍵字符串，并且均為小寫，如：

　　#>flash_opt bmp splash19201080_dlvds.bmp

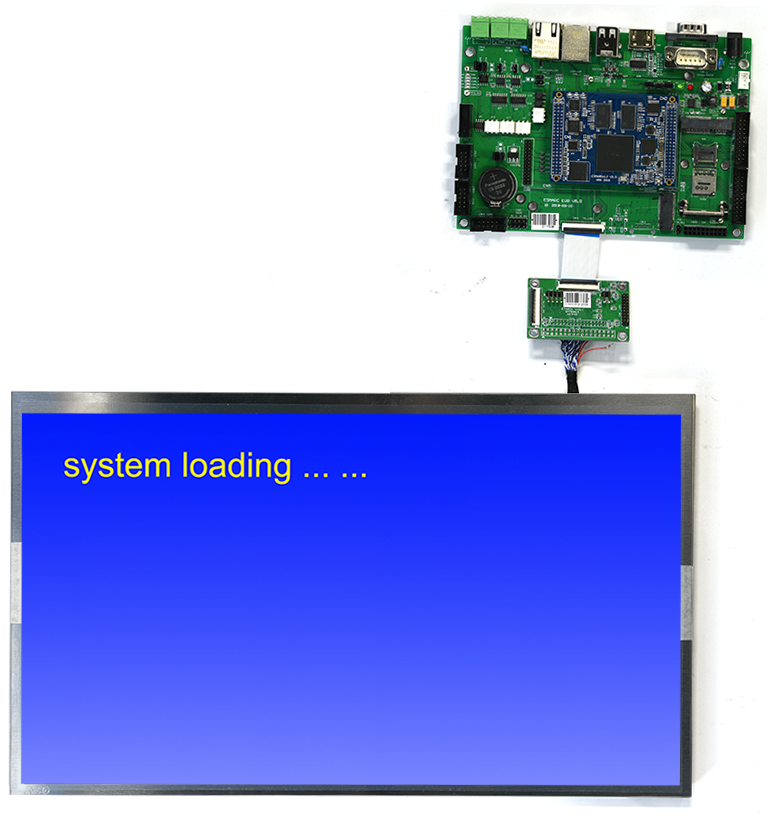

圖3　雙LVDS開機啟動畫面

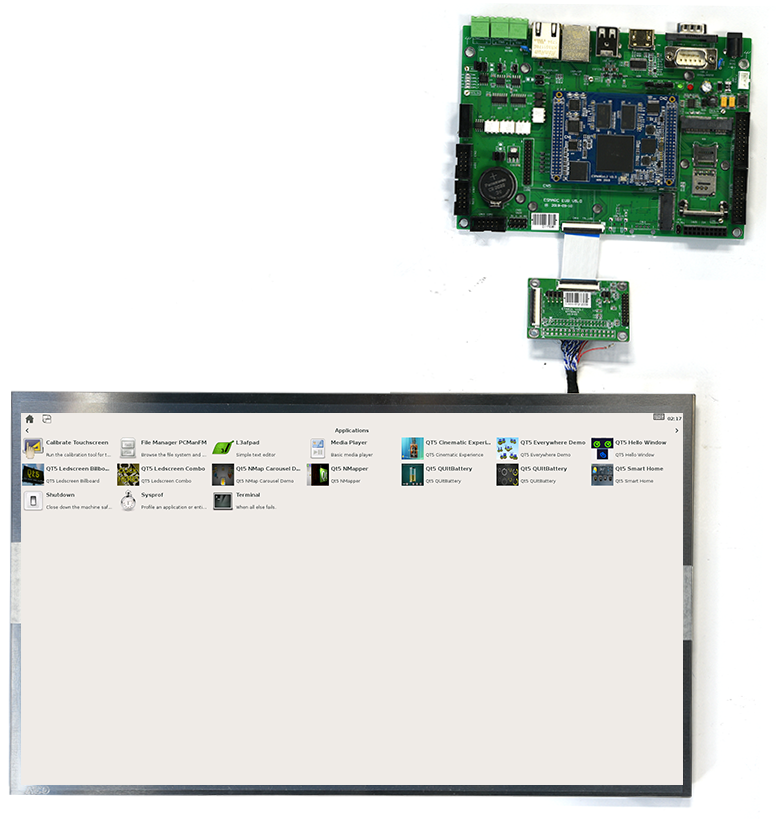

圖4　雙LVDS啟動后X11桌面
