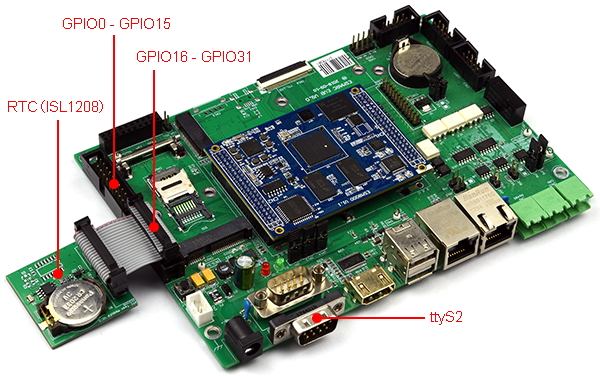

本文主要介紹在英創Linux工控主板(ESM8000、ESM7000和ESM6800H)上,采用Python和C#編程,實現對SPI和I2C兩種常用工控接口的訪問。Python和C#實例,均采用Visual Studio Code作為基本的編程工具,其代碼可在主板 + ESMARC評估底板上運行,其基本的硬件環境采用采用ESM8000工控主板 + 評估底板構成,如下圖所示:
SPI接口采用把SPI_MOSI與SPI_MISO兩條串行數據短接的方法,來驗證SPI接口的收發功能。對I2C接口,則外接一個RTC芯片(ISL1208),通過讀寫芯片中USER寄存器,來展示I2C的操作。測試結果通過調試串口(console)輸出。
Step7_Spi
英創ESMARC主板的SPI接口與GPIO28 – GPIO31復用管腳,具體的硬件配置信息如下:
配置 | ESM8000, ESM7000, ESM6800H |
SPI_MISO | GPIO28 |
SPI_MOSI | GPIO29 |
SPI_CLK | GPIO30 |
SPI_CSN | GPIO31 |
DevNode | /dev/spidev1.0 |
短接GPIO28、GPIO29兩個管腳,使SPI接收數據等于發送的數據。設置SPI模式0,SPI時鐘為1MHz,可用示波器驗證SPI模式、時鐘頻率等的正確性。

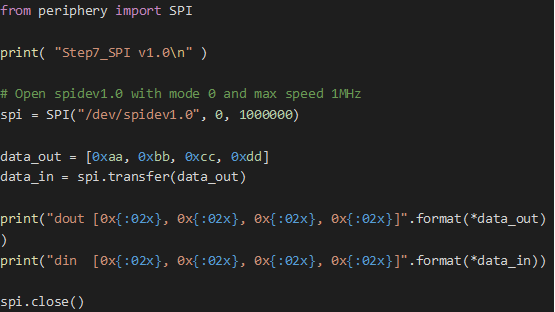

Python實現
C#實現

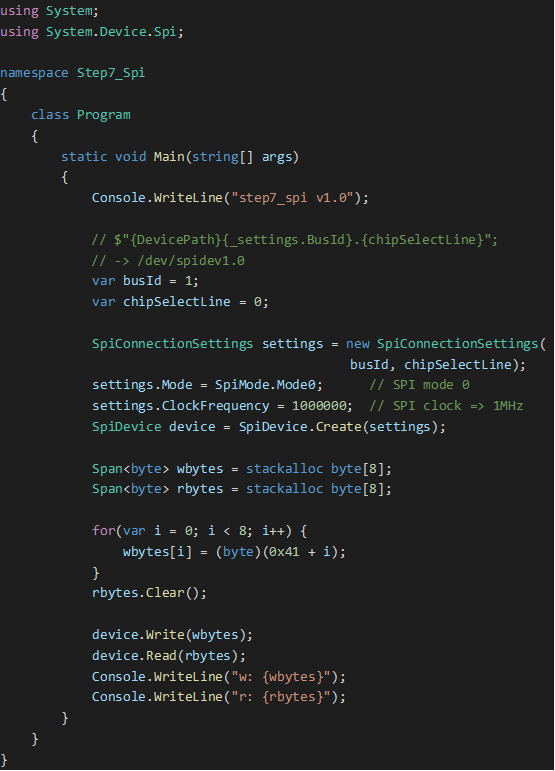

C#的SPI類庫包含在GPIO package中,因此需要添加System.Device.Gpio包。代碼實例如下:
Step8_I2c
英創ESMARC主板的I2C接口與GPIO26 – GPIO27復用管腳,具體的硬件配置信息如下:
配置 | ESM8000, ESM7000, ESM6800H |
I2C_SDA | GPIO26 |
I2C_SCL | GPIO27 |
DevNode | /dev/i2c-0 |
RTC芯片ISL1208的I2C地址為0x6F。芯片包含有兩個Scratch寄存器,寄存器Index 分別為 0x12,0x13,可用于存儲用戶專用信息。
Python實現
C#實現

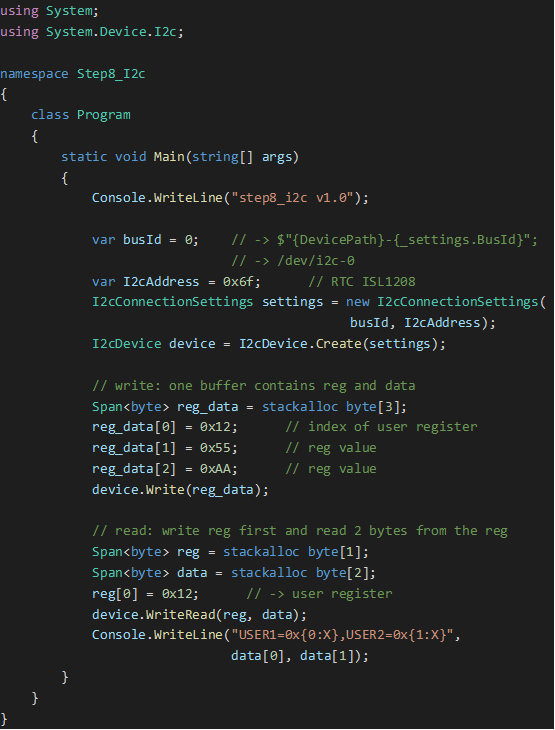

C#的I2C類庫包含在GPIO package中,因此需要添加System.Device.Gpio包。代碼實例如下:
