POE（Power Over Ethernet）是指通過以太網通訊線纜，實現設備供電的一種技術，同時該以太網通訊線纜上也需要保證正常以太網通訊。要實現完整的POE系統，需要PSE（供電端設備）與PD（受電端設備）同時存在且正常的條件即可。POE主要應用于局域網內。關于POE更加詳細的信息，請參考相關標準資料。

　　為了使客戶在使用POE時有個參考，英創公司基于PM3812R和POE30W-12V受電模塊，PSE設備采用SG108P 交換機，在英創的工控主板ESM6802、ESM6800的環境下進行了測試，系統運行穩定可靠。

　　測試電路結構如下圖所示：

基于POE的應用電路結構

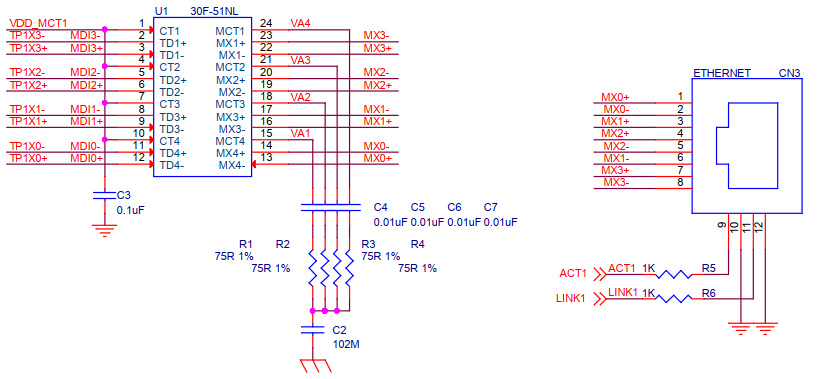

以太網通訊接口部份電路

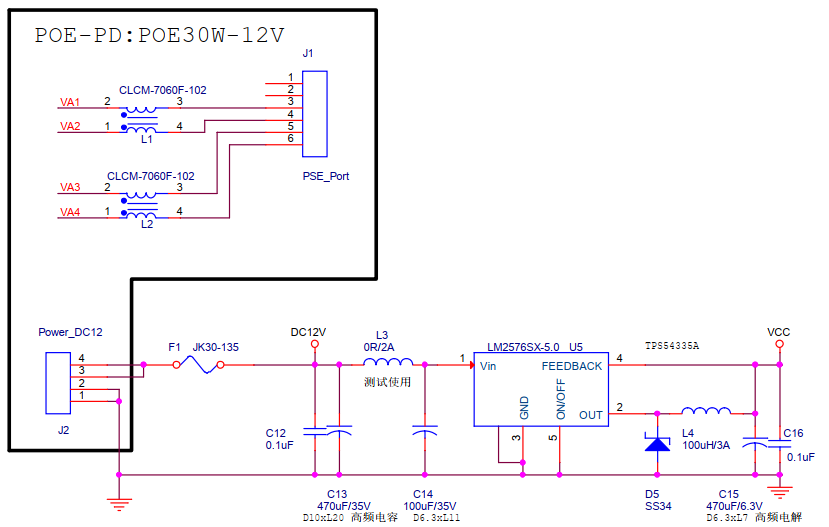

PD模塊連接與DC-DC降壓部份電路（J1、J2為PD模塊接口）

　　測試得到的參數：

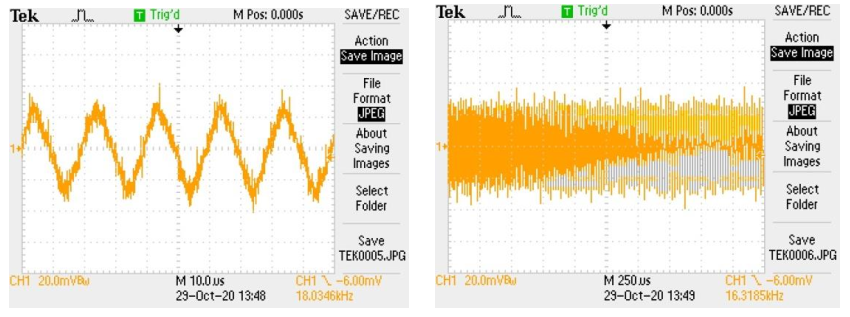

采用PM3812R 模塊 DC5V紋波信號

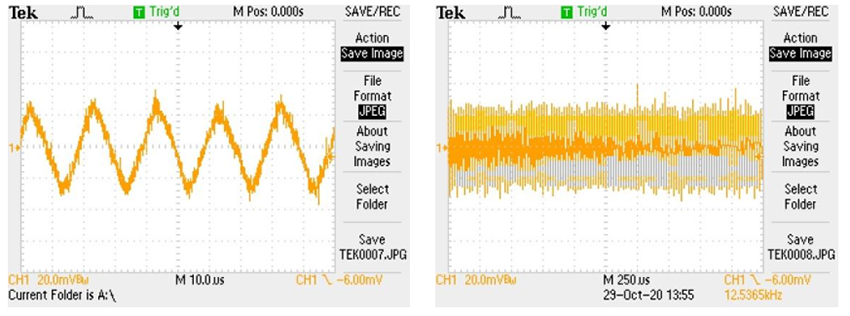

采用POE30W-12V模塊 DC5V紋波信號

　　經測試，PD模塊輸出DC12V電源，再經過DC-DC降壓電路LM2576后，電源質量也比較好，紋波最大幅度也在80mV以內；系統復位可靠、啟動正常、運行穩定。重復插拔以太網線纜反復上電，系統啟動與運行也正常，可以參考使用。

　　PD模塊及測試使用的硬件環境：

PM3812R 模塊           　　　　　　　　　　　　　　　　　　　POE30W-12V模塊

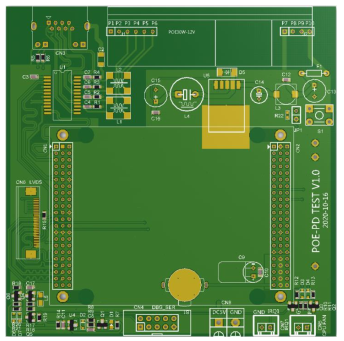

POE測試底板

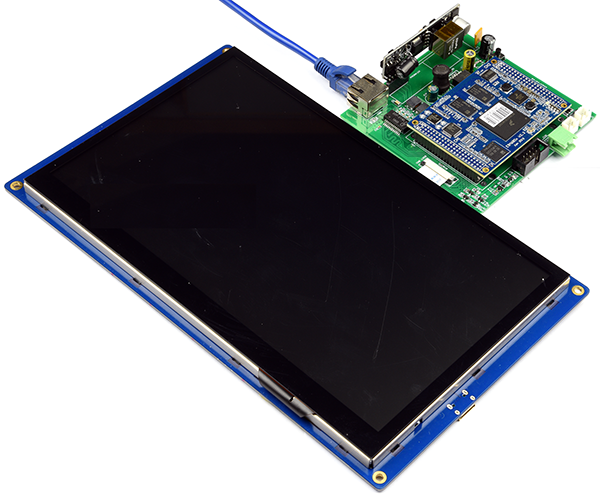

POE30W-12模塊+ESM6802+10.1"顯示屏測試環境

　　如果客戶需要該測試環境相關的圖紙與資料，可直接與英創公司聯系索取。
