二維碼簡介

　　二維碼是一個目前應用范圍極廣的一種編碼方式。通過特定的幾何圖形，用黑白相間的點組成，利用計算機二進制0，1的概念，將字符串信息編碼進圖形中。從而可以通過光電掃描設備，如手機等來進行快速識別。

　　相比于一維條碼，二維碼存儲信息量更大，可靠性高，更易識別，可以在扭曲，部分遮擋的情況下被識別。

qrencode庫簡介

　　二位碼最常見的編碼為QR code，qrencode是一個滿足QR code標準的開源庫。可以適用于各個平臺。

Wince下使用方式

　　1、可以在GITHUB找到qrencode庫最新下載。

　　2、新建一個wince平臺的工程，選擇新建c++下smart device的win32工程，選在一個WINCE平臺，工程類型選擇Static library。

　　3、將下載的qrencode庫里的.h文件及.c文件都添加入工程中，選擇編譯。

　　4、編譯可能會提示一些環境變量不存在的錯誤，比如errno = EINVAL;中的EINVAL未定義，將這類代碼注釋掉，這是因為wince將這部分功能精簡掉了。

　　5、最終編譯成功會生成qrencodece.lib，將它和qrencodece.h添加入自己工程便可以使用了。

　　6、定義一個Qrcode指針，調用方法QRcode_encodeString，傳入?yún)?shù)1，要編碼的字符串，參數2，編碼的糾錯等級，參數3，編碼模式，通常使用QR_MODE_8，參數4，1或0，表示是否區分大小寫。這樣就可以獲得一個編碼后的2進制數組的數據指針。

QRcode* pQRC;
pQRC = QRcode_encodeString(“emtronix”, 0, QR_ECLEVEL_H, QR_MODE_8, 1))

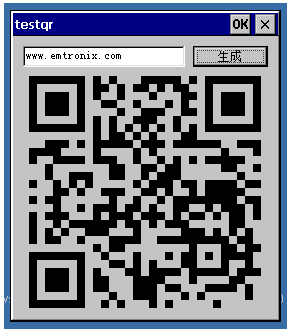

　　7、將該二維碼據顯示到屏幕中。

int width = pQRC->width;

CBrush brush;
brush.CreateStockObject(LTGRAY_BRUSH);
m_dcMem.FillRect(m_rect,&brush);
brush.DeleteObject();

int x, y, l, n;
unsigned char* pData;
pData = pQRC->data;

for (y= 0;y<width;y++)
{
    for (x= 0;x<width;x++)
    {
       if (*pData & 1)
       {
           for (l = 0; l < 8; l++)
           {
              for (n = 0; n < 8; n++)
              {
                  m_dcMem.SetPixel(x*8+l, y*8+n,RGB(0,0,0));
              }
           }
       }
       pData++;
    }
}

CDC *pDC=GetDC();
pDC->BitBlt(16, 40, 512, 512, &m_dcMem, 0, 0, SRCCOPY);
ReleaseDC(pDC);
QRcode_free(pQRC);

　　8、將該二維碼數據保存到bmp格式圖片文件中。

Width = pQRC->width;
Widthbmp = Width * 8 * 3;
if (Widthbmp % 4) Widthbmp = (Widthbmp / 4 + 1) * 4;
unDataBytes = Widthbmp * Width * 8;

pRGBData = (unsigned char*)malloc(unDataBytes);
memset(pRGBData, 0xff, unDataBytes);

BITMAPFILEHEADER BmpHeader;
BmpHeader.bfType = 0x4d42;  // "BM"
BmpHeader.bfSize = sizeof(BITMAPFILEHEADER) +
    sizeof(BITMAPINFOHEADER) +
    unDataBytes;
BmpHeader.bfReserved1 = 0;
BmpHeader.bfReserved2 = 0;
BmpHeader.bfOffBits = sizeof(BITMAPFILEHEADER) +
    sizeof(BITMAPINFOHEADER);
BITMAPINFOHEADER InfoHeader;
InfoHeader.biSize = sizeof(BITMAPINFOHEADER);
InfoHeader.biWidth = Width * 8;
InfoHeader.biHeight = -((int)Width * 8);
InfoHeader.biPlanes = 1;
InfoHeader.biBitCount = 24;
InfoHeader.biCompression = BI_RGB;
InfoHeader.biSizeImage = 0;
InfoHeader.biXPelsPerMeter = 0;
InfoHeader.biYPelsPerMeter = 0;
InfoHeader.biClrUsed = 0;
InfoHeader.biClrImportant = 0;
pSourceData = pQRC->data;
for (y = 0; y < Width; y++)
{
    pDestData = pRGBData + Widthbmp * y * 8;
    for (x = 0; x < Width; x++)
    {
       if (*pSourceData & 1)
       {
           for (l = 0; l < 8; l++)
           {
              for (n = 0; n < 8; n++)
              {
                  *(pDestData + n * 3 + Widthbmp * l) = 0;
                  *(pDestData + 1 + n * 3 + Widthbmp * l) = 0;
                  *(pDestData + 2 + n * 3 + Widthbmp * l) = 0;
              }
           }
       }
       pDestData += 3 * 8;
       pSourceData++;
    }
}

if (!(fopen_s(&f, "test.bmp", "wb")))
{
    fwrite(&BmpHeader, sizeof(BITMAPFILEHEADER), 1, f);
    fwrite(&InfoHeader, sizeof(BITMAPINFOHEADER), 1, f);
    fwrite(pRGBData, sizeof(unsigned char), unDataBytes, f);
    fclose(f);
}

free(pRGBData);
QRcode_free(pQRC);

其它

　　因為二維碼擁有校正功能，所以可以遮擋一部分內容同時不影響識別。常見的二維碼中，很多都在中心部位添加上一個自定義的logo，用戶可以可以根據自身項目需求直接添加，不需要增加其它操作。

　　英創提供了文章內所述程序及源代碼，有需要的客戶可以聯系英創工程師獲得。
