英創公司ESMARC系列工控主板支持8位數據/地址復用的精簡ISA總線，精簡ISA總線的一大應用就是通訊接口的擴展，我們基于ESMARC精簡ISA總線設計了ETA524、ETA728和ETA528等多網口、多串口擴展模塊，利用這些擴展模塊可以快速的構建多網口、多串口通訊應用方案。

ETA524：24路串口擴展模塊	ETA528：8路串口+2路網口擴展模塊	ETA728：2路網口擴展模塊

　　下面三款WinCE主板均支持上述擴展模塊，得益于ESMARC標準良好的兼容特性，這三款主板的引腳是完全兼容的。

ESM3354工控主板 Cortex-A8 1GHz,256M DDR3,256M Falsh 板載5路串口，2路100M網口	ESM7000工控主板 Cortex-A7雙核1GHz, 1GB DDR3,4GB eMMC 板載6路串口，1路1000M+1路100M網口	ESM6802工控主板 Cortex-A9雙核1GHz, 1GB DDR3,4GB eMMC 板載6路串口，1路1000M+1路100M網口

　　擴展模塊的網絡芯片使用的是DM9000A，串口芯片是CH438Q，ETA728使用了兩片DM9000A，ETA528使用了兩片DM9000A和一片CH438Q，ETA524擴展了三片CH438Q。擴展的網口和串口在軟件操作上與主板自帶的網口、串口完全一樣，不需要任何特殊處理。

　　ETA528和ETA524擴展的串口的最高波特率為115200bps，對應的串口設備名稱如下表所示：

　　需要注意的是，CH438Q采用8路串口共中斷共享機制，所以串口一旦打開后，就不能關閉，否則其它串口就無法產生系統中斷。

　　ESMARC WinCE系統中已經集成了擴展模塊的驅動程序，在使用擴展模塊之前需要通過系統自帶的命令使能相應的驅動程序。具體操作方法是通過telnet命令登陸WinCE主板(或打開WinCE系統的命令提示行)后執行相應的命令，例如：

　　>ETA728Set 1　; 使能ETA728 兩路網口擴展模塊驅動

　　>ETA728Set 0　; 禁止ETA728驅動程序加載

　　>ETA528Set 1　; 使能ETA528 雙網口+8串口擴展模塊驅動

　　>ETA528Set 0　; 禁止ETA528驅動程序加載

　　>ETA524Set 24　; 使能ETA524 24路擴展驅動

　　>ETA524Set 0　; 禁止ETA524驅動程序加載

　　通過上述命令使能驅動程序后需要重啟系統生效，可通過系統調試串口輸出信息觀察擴展串口的加載情況。

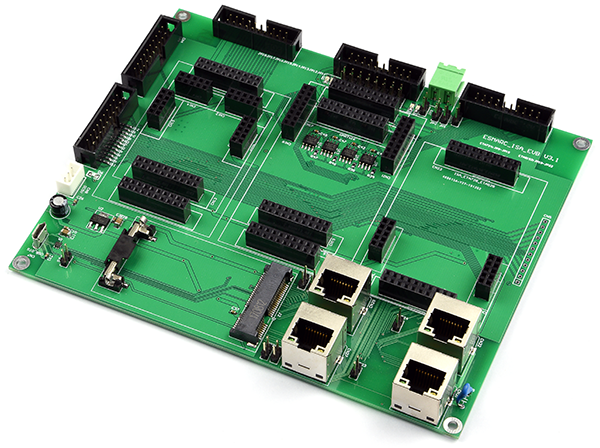

　　此外我們設計的ISA總線擴展模塊評估底板ESMARC_ISA_EVB可用于快速對ETA528/ETA728/ETA524進行評估測試，ESMARC_ISA_EVB可直接連接到ESMARC開發評估底板上使用。

　　各擴展模塊的詳細信息可參考：

　　http://www.www.jsjflaw.com/download/eta524.pdf

　　http://www.www.jsjflaw.com/download/eta528.pdf

　　http://www.www.jsjflaw.com/download/eta728.pdf
