  • ESM8400 Windows 10 IoT ARM64工控主板資源介紹

     2024-11-28     作者:劉乾坤


    ESM8400是英創推出的ARM64高性能低功耗、名片尺寸工控主板,出廠可預裝正版Windows 10 IoT企業版操作系統。ESM8400上的所有硬件資源,在Windows中都提供了直接的驅動支持。對于外設,如果設備不兼容Windows自帶的驅動,就需要外設廠家提供設備的Windows 10 ARM64版本驅動程序。

    本文對ESM8400 Windows 10 IoT工控主板的可用資源進行介紹,并對已經測試過的外設進行列舉說明。

    1.    ESM8400 Windows 10 IoT工控主板資源介紹


    ESM8400硬件資源

    備注說明


    CPU

    NXP iMX8M Plus,4核ARM Cortex-A53 64位處理器,主頻率1.6GHz

    包含GPU, VPU

    支持D3D11,D2D GPU加速

    支持HEVC, H.264, VP9, VP8, MPED-2,MPEG-4 VPU解碼

    FLASH

    32GB eMMC

    作為Windows系統盤C盤主板出廠時用戶可用空間大于12GB

    RAM

    4GB DDR4

    Windows系統內存

    網絡

    2路千兆以太網



    顯示


    HDMI,LVDS顯示接口

    支持800*600到1920*1080顯示分辨率

    在Windows中可進行“單獨/擴展/復制”多顯示器設置

    支持HDMI音頻輸出

    USB主口

    3路

    USB2.0

    串口

    4路

    標準UART

    CAN

    2路

    CAN 2.0B

    SPI

    1路

    Windows驅動支持任意8位倍數的數據長度傳輸

    I2C

    1路


    GPIO

    32位

    每位可獨立控制,支持IO中斷

    SD卡

    支持

    與部分GPIO復用

    RTC

    支持

    主板集成獨立RTC時鐘芯片

    2.    ESM8400 Windows 10 IoT工控主板外設支持說明

    系統外設

    備注說明

    USB基本外設

    支持USB鍵盤、鼠標、U盤、USB HUB、USB硬盤

    USB觸摸屏

    支持USB接口的電容、電阻觸摸屏

    USB串口擴展

    支持CDC類串口擴展芯片,比如CH3444 USB轉4串口芯片

    USB轉PCIe

    支持,可用于為系統擴展M.2固態硬盤

    USB聲卡

    暫不支持

    WiFi

    目前僅支持PCIe WiFi,暫不支持USB WiFi


    3.    對工業應用常用接口的進一步說明

    SPI,I2C,UART,GPIO在Windows系統中歸類為簡單外設總線(SPB),我們針對這些接口提供了實用的工具程序,可枚舉系統中用戶可用的設備資源,也可利用這些工具程序直接操作GPIO,或控制SPI,串口I2C進行數據收發測試:

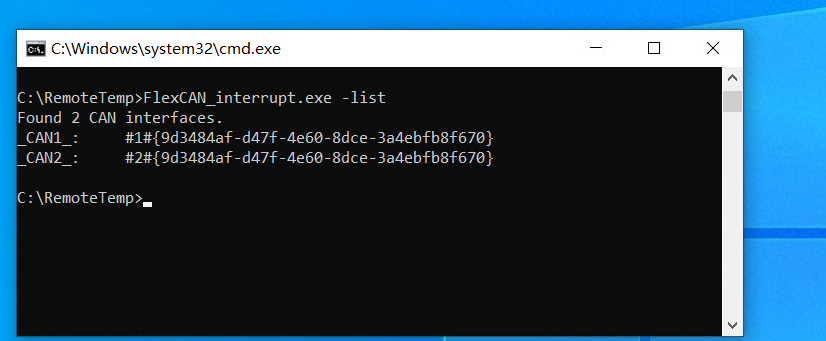

    對于ESM8400主板的兩路CAN總線接口,Windows也提供了直接的驅動支持,我們同樣提供了FlexCAN_interrupt.exe工具程序,可用于CAN設備的枚舉和CAN數據收發測試。


    我們提供了FlexCAN_interrupt.exe,I2cTestTool.exe,SpiTestTool.exe,MinComm.exe以及GpioTestTool.exe的源代碼,感興趣的用戶可與英創聯系(support@www.jsjflaw.com, 028-86180660)。

    我們也會在ESM8400上持續測試ARM64的Windows 10 IoT能支持的更多外設,并更新到此文檔
