雙顯示器在工業環境和商業設備上都有非常廣泛應用，安裝正版Windows 10的ESM8400 ARM64工控主板提供了1路HDMI和1路LVDS顯示接口，兩個顯示接口可同時使用。

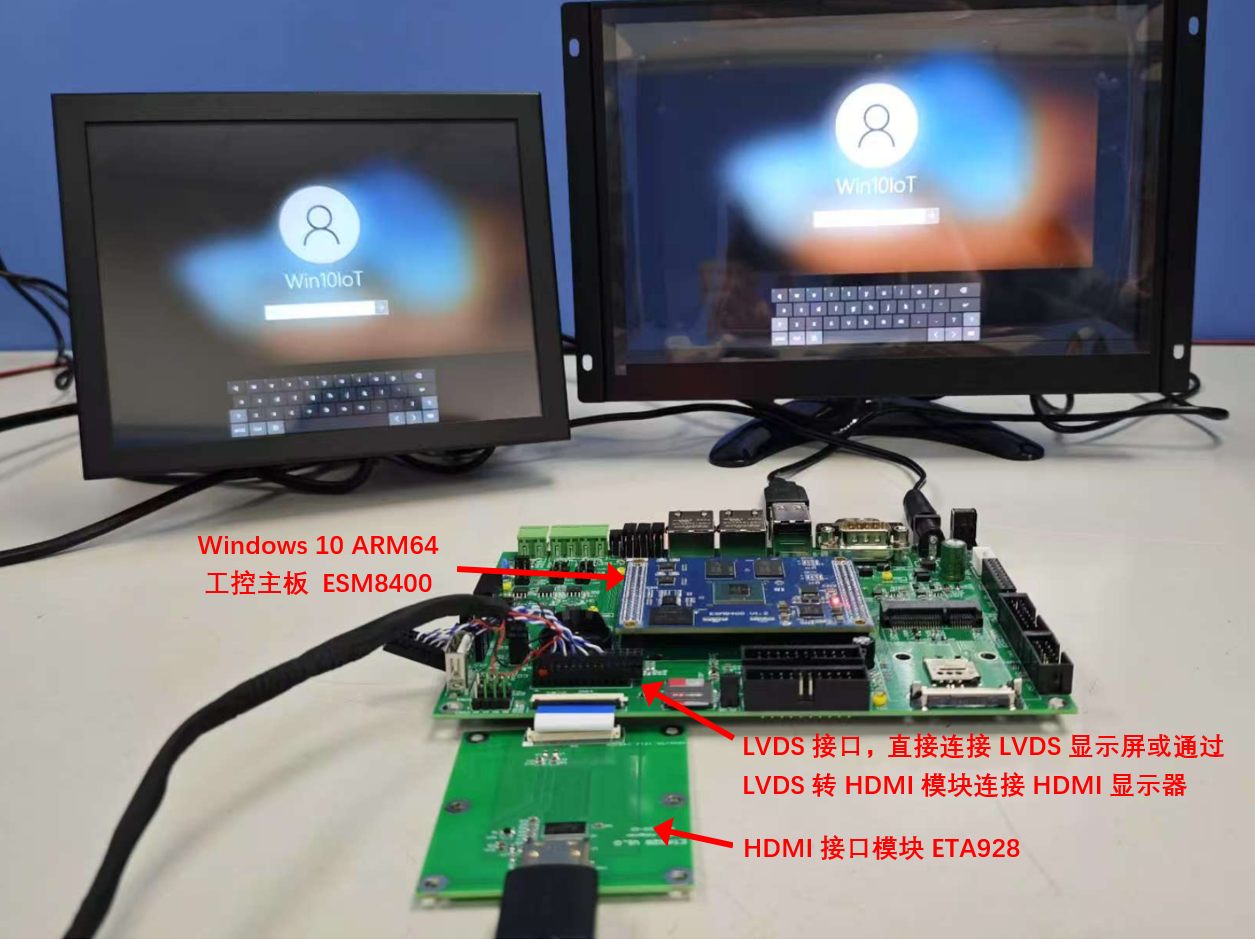

下圖在ESM8400開發評估底板上同時連接了10.1” 和 8” 電容觸摸顯示器：

10.1”顯示器直接連接到ESM8400的HDMI接口，ESM8400的HDMI接口會讀取顯示器的EDID數據自動設置接口的分辨率，這里自動適應分辨率為1280*800。

8” 顯示器直接連接到ESM8400的LVDS接口，LVDS接口需要在Windows注冊表中設置固定的分辨率，這里設置成1024*768。我們提供了常用分辨率的注冊表配置文件，在ESM8400中直接雙擊運行對應的注冊表文件即可完成LVDS接口的分辨率設置，重啟系統后生效。

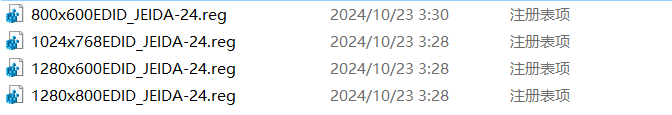

ESM8400 LVDS接口常用分辨率注冊表配置文件

此外，也可以通過轉接模塊將LVDS信號轉換成HDMI接口，這樣就可支持兩個HDMI顯示器，但仍需考前述方法，在Windows中設置LVDS接口的分辨率。
