1、概述

i.MX8M Plus是NXP推出的異構多核處理器，配置了主頻高達1.6GHz的四核ARM Cortex-A53和一顆運行速度800MHz、帶硬件浮點運算的MCU——ARM Cotex-M7內核。本文將基于英創的i.MX8M Plus主板ESM8400，詳細介紹NXP i.MX8M Plus Cortex-M7程序的開發方法，包括開發環境搭建，如何編譯/調試，以及如何自動啟動MCU應用程序等內容。

ESM8400是英創基于i.MX8M Plus處理器開發的64位高性能工控主板，與市面上其他i.MX8M Plus核心板不同，ESM8400直接支持4網口、7串口、同時板載了獨立硬件RTC，獨立的觸摸驅動芯片等必要外設。ESM8400除支持基于Linux-6.6.x內核的多種文件系統，包括Yocto Rootfs、Ubuntu以及Debian桌面系統外，還獨家支持Windows 10 IoT企業版操作系統。

 2、MCU SDK

NXP提供的 MCU SDK是一個綜合的軟件開發包，其中包含了i.MX8M系列處理器MCU初始化代碼，外設驅動程序，已經移植好的FreeRTOS操作系統和多核通訊協議棧RPMsg等。

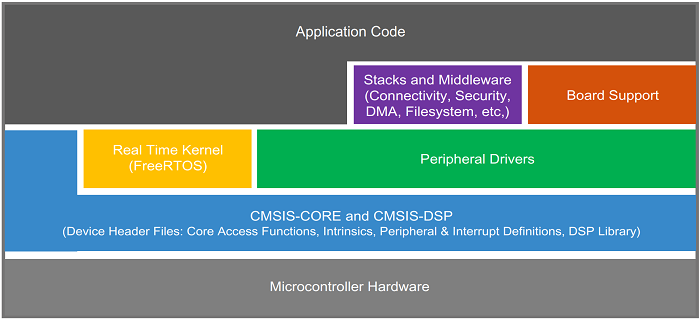

圖 1：NXP MCU SDK Layers

MCU SDK包含了對基于i.MX8M系列處理器的多個主板的支持，各主板對應的硬件定義和例程位于<install_dir>/boards/<board_name>目錄中。

圖 2：boards目錄

evkmimx8mp是NXP i.MX8M Plus官方評估板，我們根據ESM8400的硬件資源，在參考evkmimx8mp的基上，對代碼結構和封裝進行了進一步優化，在<install_dir>/boards下創建了esm8400_m7目錄， 基于esm8400_m7目錄，用戶可以更加簡便、快速的進行m7程序開發。

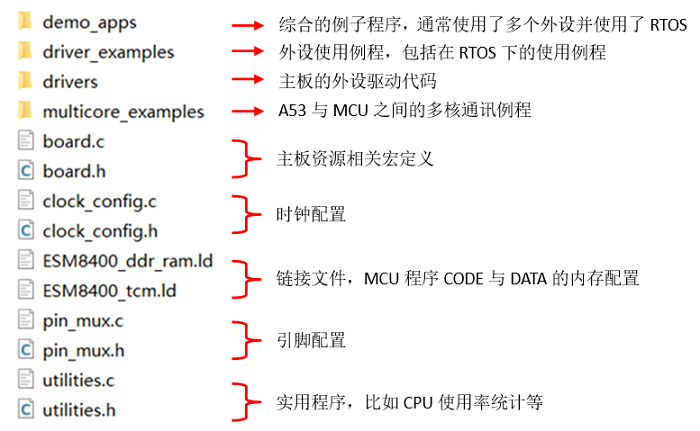

esm8400_m7目錄內容及簡要說明如下：

esm8000_m7目錄中除包含demo_apps、driver_examples、drivers、multicore_examples 4個子目錄外，還包含以下公共文件：

l   board.c/h： board.h包含了ESM8400在M7側所有可用的硬件資源宏定義，包括調試串口、SPI、PWM、可用的GPIO資源等。board.c中包含了各硬件外設的時鐘及RDC初始化代碼。

l  clock_freq.c/h：包含了封裝好的用于設置和獲取外設當前時鐘頻率的功能函數。

l  ESM8400_*.ld：ARM GCC鏈接文件，配置M7程序的CODE及DATA段。

l  pin_mux.c/h：CPU管腳的復用設置。

l  utilities.c/h：一些有用的實例程序，比如CPU使用率統計等。

ESM8400_m7下的所有examples和demo都將引用上述公共文件，所以一般不建議修改。

 3、M7軟件開發環境搭建

i.MX8M Plus Cortex-M7應用程序開發與普通的Cortex-M7單片機程序的開發完全一樣，本文僅以使用ARM GCC工具鏈為例，對開發環境的搭建進行說明。

3.1 Win10 安裝Linux子系統

<install_dir>/boards/esm8400_m7下的例子程序是在Win10的Linux子系統(WSL)環境下編譯測試的，使用的Linux版本為Ubuntu 18.04，如果用戶已經有了Linux開發主機，請跳過此小節。

Win10安裝Linux子系統請參考：https://docs.microsoft.com/zh-cn/windows/wsl/。

3.2 Win10 安裝ARM GCC及CMake

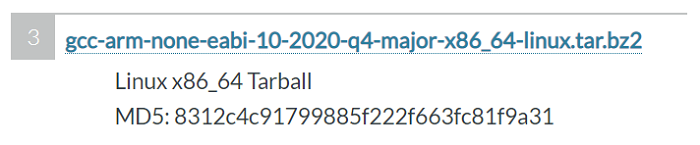

l  根據所用開發主機的操作系統，下載對應的GUN Arm Embedded工具鏈，下載地址：https://developer.arm.com/tools-and-software/open-source-software/developer-tools/gnu-toolchain/gnu-rm/downloads 。這里以64位Win10操作系統下的Ubuntu 18.04 Linux子系統舉例 ，下載對應的工具包gcc-arm-none-eabi-10-2020-q4-major-x84_64-Linux.tar.bz2到D盤根目錄。

l  解壓tarball，執行：

sudo tar xjf /mnt/d/gcc-arm-none-eabi-10-2020-q4-major-x86_64-Linux.tar.bz2 -C /usr/share

l  建軟鏈接，執行：

sudo ln -s /usr/share/gcc-arm-none-eabi-10-2020-q4-major/bin/arm-none-eabi-gcc  /usr/bin/arm-none-edbi-gcc

sudo ln -s /usr/share/gcc-arm-none-eabi-10-2020-q4-major/bin/arm-none-eabi-g++  /usr/bin/arm-none-edbi-g++

sudo ln -s /usr/share/gcc-arm-none-eabi-10-2020-q4-major/bin/arm-none-eabi-gdb  /usr/bin/arm-none-edbi-gdb

sudo ln -s /usr/share/gcc-arm-none-eabi-10-2020-q4-major/bin/arm-none-eabi-size  /usr/bin/arm-none-edbi-size

l  可通過--version命令查看gcc版本：arm-none-edbi-gcc --version

l  安裝CMake，執行：sudo apt-get install cmake

3.3 使用ARM GCC編譯Hello_world

解壓英創提供的SDK_1.0.0_ESM8400-MCU.tar.gz軟件包，在編譯任何工程之前，需要先設置一次編譯工具鏈的環境變量，執行：

export ARMGCC_DIR=/usr/share/gcc-arm-none-eabi-10-2020-q4-major

接下來就可編譯SDK中的例程了，進入<install_dir>/boards/esm8400_m7/demo_apps/ hello_world/armgcc目錄：

執行./build_realse.sh，編譯工具將基于ESM8400_tcm.ld文件在armgcc目錄下自動創建release子目錄，并在其下生成在ESM8400 TCM上運行的hello_world.bin文件。

執行./build_ddr_realse.sh，編譯工具將基于ESM8400_ddr_ram.ld在armgcc目錄下自動創建ddr_release子目錄，并在其下生成在ESM8400 DDR上運行的hello_world.bin文件。

3.4 在WSL2中編譯vs在Windows文件系統中編譯

WSL2使用了最新的虛擬技術在經量化的虛擬機中運行Linux內核，WSL2在多個方面與微軟最初推出的WSL1相比都更具優勢，但除了跨操作系統文件系統性能。詳細說明請參考：https://docs.microsoft.com/zh-cn/windows/wsl/compare-versions

我們將MCU SDK分別解壓到WSL2 Linux文件系統中和Windows文件系統中進行測試，與將文件存放在Windows中跨文件系統編譯相比，把文件存放在WSL中直接編譯速度要快5倍以上。

 4、運行i.MX8M plus Cortex-M7應用程序

在M7程序開發過程中，可利用U-Boot直接加載并運行編譯好的M7應用程序，通過PRINTF輸出打印信息來調試應用程序。程序發布時可利用Linux的flash_opt工具，將要發布的M7應用程序bin文件固化到系統eMMC中，U-Boot在啟動時會先自動啟動M7程序，再啟動Linux系統。

4.1 硬件連接

最基本的需要連接并配置好網絡、連接ESM8400控制臺串口（調試串口）和給系統提供電源。ESM8400的UART2為M7程序的調試串口，在M7程序中調用PRINTF將從此串口輸出信息。UART2缺省配置為RS232電平，通訊格式與ESM8400的控制臺串口完全一樣，默認為115200-8-N-1。為了查看M7輸出的打印信息，需要再用一條串口線將ESM8400開發評估底板上的UART2與開發主機的串口相連。

4.2 在U-boot中通過TFTP下載并運行M7應用程序

安裝TFTP Server

用戶可以在開發主板上選擇自己熟悉的TFTP Server工具，這里以在Win10下使用Tfptd64配置為例，只需要設置好目錄，就可以使用TFTP服務了。(可能需要合理配置開發主機的防火墻)

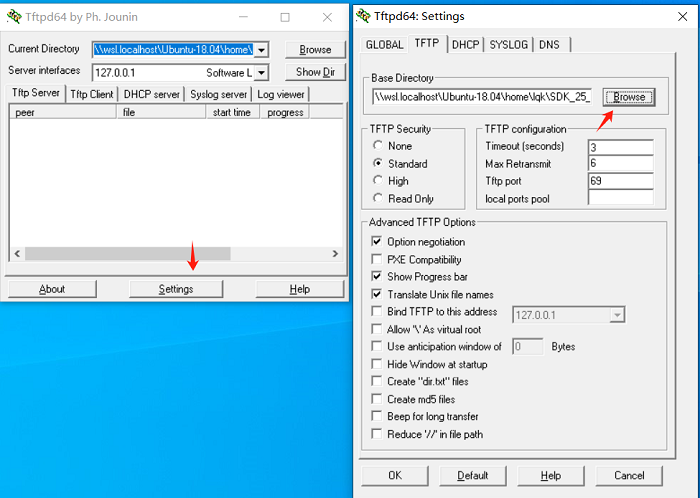

啟動Tfptd64，點擊Setting，在TFTP界面點擊Browse設置TFTP目錄。Tfptd64支持直接選擇WSL系統下的文件目錄，這里直接選擇SDK安裝目錄下的boards文件夾：<install_dir>/boards。

通過U-boot在TCM上運行M7應用程序

TCM(Cortex-M Core’s Tightly Coupled Memory)是i.MX8M Plus CPU片內為Cortex-M內核使用的一塊專用內存，包含128KBytes的代碼存儲空間(CODE)和128KBytes運行內存空間(DATA)。連接好網線、ESM8400控制終端串口(這里連接到開發主機的COM1)、M7調試串口(這里連接到開發主機的COM3)，短接開發評估底板上的JP1，以便讓ESM8400運行在調試模式，然后給ESM8400上電，在開發主機COM1串口工具上按空格鍵進入ESM8400 U-boot，依次執行如下命令：

a.       setenv serverip 192.168.201.211     // 設置TFTP Server IP地址(開發主板IP地址)

b.       setenv ipaddr 192.168.201.213       // 設置ESM8400 網口IP地址(與開發主機同一網段)

c.        saveenv  // 可以使用saveenv命令保存環境變量，系統下次啟動時就不需要重復設置IP地址了。

d.       tftp 0x48000000 esm8400_m7/demo_apps/hello_world/armgcc/release/hello_world.bin    // 從開發主機上下載hello_world.bin到ESM8400內存中

e.      cp.b 0x48000000 0x7e0000 ${filesize}  // 將下載的內容copy到i.MX8M Plus的TCM

f.        bootaux 0x7e0000      // 從TCM啟動M7程序

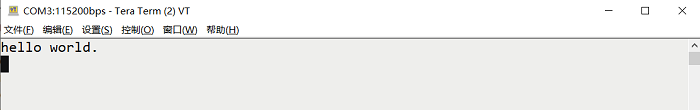

如果程序正常啟動運行，在開發主機的COM3口上(連接到了M7的調試串口ESM8400-UART2) 可以看到程序運行時輸出的Hello World! 信息。

通過U-boot在DDR上運行M7應用程序

連接好網線、ESM8400控制終端串口(這里連接到開發主機的COM1)、M7調試串口(這里連接到開發主機的COM3)，短接開發評估底板上的JP1，以便讓ESM8400運行在調試模式，然后給ESM8400上電，在開發主板COM1串口工具上按空格鍵進入ESM8400 U-boot，依次執行如下命令：

·  DDR

a.       setenv serverip 192.168.201.211     // 設置TFTP Server IP地址(開發主板IP地址)

b.       setenv ipaddr 192.168.201.213       // 設置ESM8400 網口IP地址(與開發主機同一網段)

c.        saveenv  // 可以使用saveenv命令保存環境變量，系統下次啟動時就不需要重復設置IP地址了。

d.       tftp 0x80000000 esm8400_m7/demo_apps/hello_world/armgcc/ddr_release/hello_world.bin    // 從開發主機上下載hello_world.bin到ESM8400內存中

e.       bootaux 0x80000000       //從系統DDR 0x80000000地址啟動M7程序

4.3 M7程序固化及開機自動運行

如前所述，M7程序可以加載到i.MX8M Plus的TCM或系統DDR中運行，各個memory區域提供的程序CODE和DATA空間如下表所示：

M7程序運行位置由<install_dir>/boards/<board_name>/*.ld鏈接文件決定。

對于M7程序的固化，在進入Linux系統后，可以調用flash_opt命令進行設置。flash_opt在將M7程序固化到系統eMMC的同時，會根據燒寫文件的尾綴進行相應設置，以便在系統啟動時能根據設置自動將M7程序加載到TCM或DDR中運行。具體步驟為：將需要燒寫的程序（以hello_world.bin為例），拷貝到主板可以訪問的目錄中（比如/mnt/mmc），并根據程序實際運行的位置對程序重命名，如果程序是在TCM中運行，則需要命名為hello_world_tcm.bin，如果是在DDR在運行，則命名為hello_world_ddr.bin。重命名只是為了滿足flash_opt對命令格式的要求，程序在編譯時必須根據程序加載的位置選擇對應的*.ld文件。

執行燒寫命令（以燒寫到TCM為例）：

#>flash_opt m7 hello_world_tcm.bin

操作完成后，就可以重啟主板，此后系統在啟動時就會自動運行M7程序hello_world.bin了，如果要更新程序，重復上述操作即可。

M7程序一旦通過flash_opt固化到系統中，在系統每次啟動時M7程序就會自動加載運行，此時就不能再在U-boot中手動下載、啟動M7程序進行調試。如果要重新在U-boot中調試M7程序，需要在Linux中執行#>flash_opt m7 dump.bin來擦除先前寫入的應用程序，dump.bin實際上是一個內容全為0xFF的二進行文件。
