  • 嵌入式環境 實現ProfiNet/PN工業以太網

     2023-11-6     作者:Lee Leen

    工業以太網是工業4.0/智能制造時代的信息通訊中樞。而ProfiNet簡稱PN協議的工業以太網,是當前工業自動化信息化應用中的總線領頭羊。因?yàn)樗晨课鏖T(mén)子(Siemens)這個強大的工業界巨頭的海量產品和應用,當前很多智能制造的實際呈現就是由ProfiNet串聯起來的設備、產線和熄燈工廠。


    當PN總線建立起了強大海量的應用后,工業總線的應用者和開發者就面臨一個難題:即——如何將自己特殊的應用、產品接入到PN總線網絡中去?如何開發一個具有ProfiNet工業以太網接口的產品?同時可以被系統協作和組態?


    由于采用第三方的ProfiNet網關來中轉連接自己的設備具有非常大的局限性,為了解決客戶的PN應用痛點,快速簡便低廉地構建一個真正的”P(pán)rofiNet工業以太網產品,英創推出了采用英創嵌入式主板構建系統來實現ProfiNet/PN工業以太網的完整解決方案,其軟硬件的核心組成部件如下:

    l  可進行應用開發的英創嵌入式主板【如ESM7000

    l  符合ProfiNet標準的UR205PN通信模塊

    l  客戶自己開發或者可定制的一體化工控機底板【如SBC884

    l  可參考的例程、通訊函數以及組態GSD

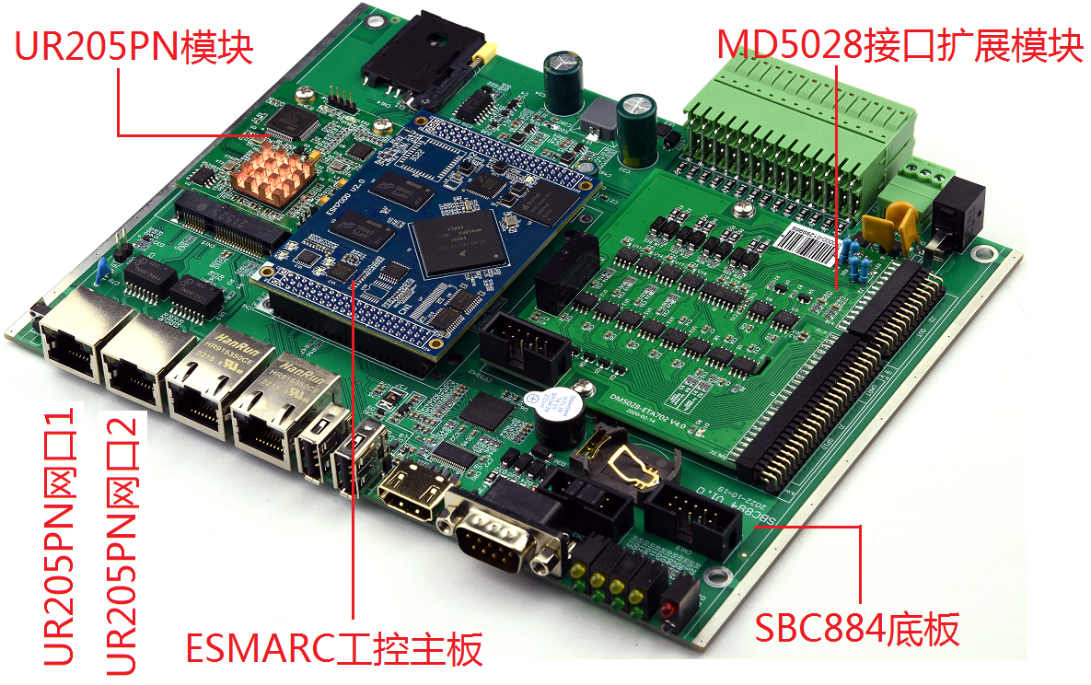

    英創提供的開發套件如圖所示:



    SBC884是一款基于英創ESMARC V4.0接口標準,可搭載英創ESMARC規范的各種工控主板的完整功能單板工控機底板,支持符合DM5028規范的工控機接口驅動電路模塊,從而實現驅動接口的靈活配置。


    SBC884單板工控機底板還搭載一個mini PCI-e插座,可利用ProfiNet工業以太網專用擴展模塊UR205PN,使ESMARC工控主板與PN主站(如PLC)通訊,實現本設備在PN網絡中的組態、控制和資源擴展(如模數采集、LCD顯示、CAN通訊等)。


    UR205PN是一款兼容miniPCIe尺寸的ProfiNet從站通信模塊。該模塊適用于與英創ESM系列工控主板配套進行應用開發,使其具備PROFINET IO從站的通信能力。


    用戶通過工控主板上的應用層軟件接口,調用UR205PN模塊驅動,配置通信對象,以及周期交換數據,實現與PROFINET主站(如PLCPN監視器)之間的通信。

    UR205PN具有如下特點:

    n  是與ESM系列工控主板配套的ProfiNet IO從站通信模塊;

    n  以硬件PCIE接口形式接入開發底板;

    n  2 PN以太網通信端口,可與其他ProfiNet設備串接組網,STEP7/博圖Portal可配置可組態;

    n  RT實時通信,具備低延遲,高精確度;

    n  應用軟件接口,可配置通信對象,滿足ESM系列工控主板各IO模塊及用戶自定義數據的映射。



    產品開發完成并接入PN工業以太網后,PN主站(如PLC)可以訪問單個或多個英創ESM系列工控主板所構建的產品。

    PN SYS02.jpg

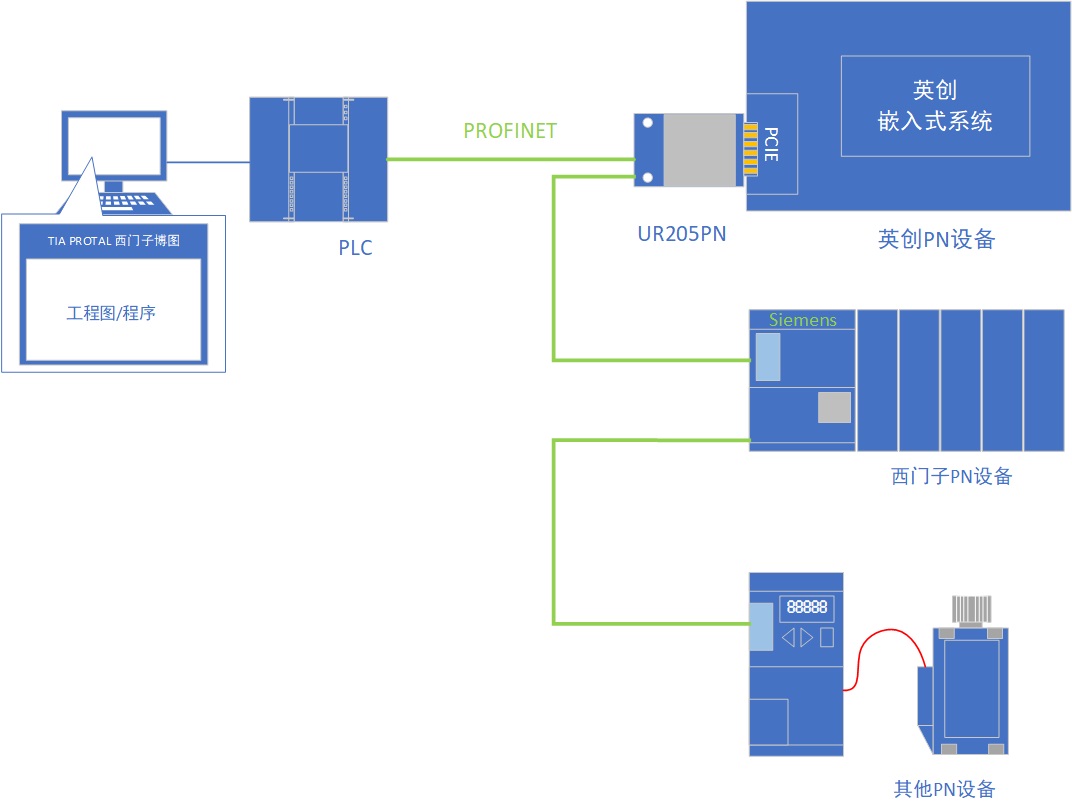

    可部署到現有的PN網絡中與其它設備協同工作,如下圖:

    PN SYS01.jpg



    客戶要完成有針對性的PN產品開發,可先從英創PN開發套件下手,我們有完整的參考,從硬件環境搭建開始,到GSD安裝、組態、例程和函數都有相應的說明。具體使用方法請參見例程代碼及如下文檔:

    VSCODE嵌入式編譯環境搭建

    UR205PN使用說明

    ProfiNet應用實例



    本項目為英創公司與第三方公司合作項目。ProfiNet專業技術支持可以聯系:

    電子郵件          99@ureate.com

    電話                 028-85550280-815
