英創公司推出的EM9170嵌入式工控主板，自它上市以來所表現出的高性價比及較好的穩定性，得到很多客戶的肯定與應用。為了進一步擴展基于EM9170的應用，英創公司基于EM9170嵌入式工控主板設計了通用的數據采集應用方案，以方便用戶參考。

        該方案由EM9170嵌入式工控板和應用擴展底板EX810構成，EM9170作為核心板插在EX810應用底板上工作，主要的接口資源均從EX810上面引出，該方案包括如下接口資源：

        ? +12V DC電源

        ? TFT LCD屏接口

        ? 1路10M/100M以太網

        ? 1路USB接口

        ? 1路RS232串口

        ? 1路RS485串口

        ? 2路CAN 2.0接口

        ? 4路模擬信號采集輸入

        ? 4路數字信號輸入

        ? 4路繼電器控制輸出

        ? 支持GPRS無線通訊功能

        ? 4x5矩陣鍵盤接口

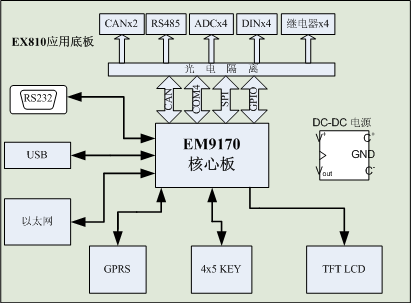

        該應用方案的功能結構圖如下所示：

        應用資源及接口描述：

        ? 12V DC電源：系統中采用了高效的DC-DC電源模塊來隔離系統供電，所以用戶只需要給系統提供一組12V的直流電源即可，使得供電系統變得非常簡單。

        ? 彩色LCD接口：EM9170支持TFT真彩色顯示器，可以方便連接各種TFT LCD屏，最大支持800*600分辨率。支持4線制電阻觸摸屏。

        ? 1路10M/100M以太網：網口自適應10M/100M網絡，使用該網口可以實現系統的通訊，也可以作為開發調試使用，且不會相互沖突。

        ? 1路USB接口：USB2.0接口，直接支持U盤、USB鼠標、USB鍵盤，也能支持USB-HUB后再連接這些外設。

        ? 1路RS232串口：標準三線制的RS232接口，方便直接與開發PC或其它RS232接口設備連接。

        ? 1路RS485串口：應用方案中提供一路標準RS485總線，該總線采用了光電隔離，能直接在工業場所應用。

        ? 2路CAN 2.0接口：兩路CAN均為2.0，采用高速隔離，通訊速率能達到1Mb。

        ? 4路模擬信號采集輸入：4路模擬信號經過運放采樣后，再輸出給A/D芯片，輸入的模擬信號的不會因為A/D輸入電阻而受到影響，從而保證模擬采集的準確性。EX810應用底板不僅有板載的低成本、低速AD采集芯片，也可以支持英創公司的波形采集模塊ETA108。在常規的數據采集應用中，可以直接使用EX810應用底板上的低成本A/D采集器，對于高速、等時等要求較高的波形數據采集應用場所，則可以使用英創公司的ETA108采集模塊實現。

        ? 4路數字信號輸入：4路通用的數據狀態輸入信號，是經光電隔離后，提供給控制系統，調整輸入限流電阻，能實現3.3-24V的輸入狀態檢測。

        ? 4路繼電器控制輸出：控制信號通過光電隔離后，再控制三極管，最終由三極管來驅動繼電器，從而保證系統對繼電器控制的可靠性。在系統端口上引出的是繼電器的常開空觸點。

        ? GPRS：在應用方案中，設計了一個GPRS模塊，使系統實現遠程數據傳輸、控制。可以根據應用需求，配置一個GPRS模塊。

        ? 4x5矩陣鍵盤：在應用方案中，設計了一個4*5矩陣鍵盤接口，能適用于大多工業應用中對物理鍵盤的需求。

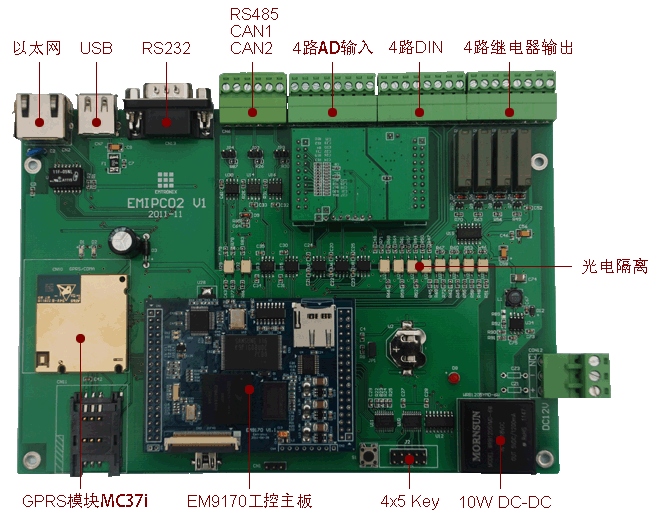

        應用方案接口分布：

        基于該應用方案，英創公司也給出了相應資源的測試例程，可以快速地修改接口資源、實現新的應用方案，如評估后可以使用，也可以直接購買。

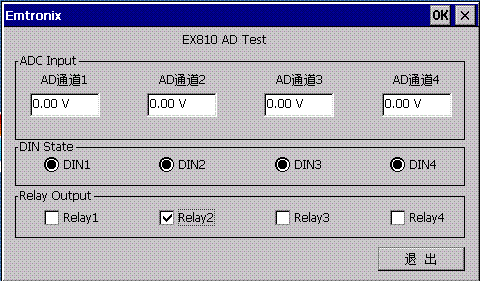

        EX810測試程序界面如下：

        在上圖中，分別列出了AD、DIN、DOUT的輸入/輸出狀態。如需要了解更多信息、索取該方案的測試例程代碼，請與我們聯系。
