英創公司推出的EM335x嵌入式工控主板，是一款使用ARM-A8內核的高性能、低成本的、可應用于工業現場的ARM嵌入式工控系統。EM335x有豐富的接口資源，以及強大的通訊處理能力。為了更好地利用EM335x資源并提供實際應用方法，英創公司基于EM335x工控主板，設計了以通訊為主的嵌入式工控系統應用方案。如果客戶經過評估，資源配置合適于自己的應用需求，就可以直接將該方案應用到產品中去，或者參考這個應用方案，快速地設計出客戶自己的應用系統。

接口資源：

　　●　12V直流供電，最大功耗約15W

　　●　2路10M/100M自適應網絡

　　●　2路2.0全速USB-HOST接口

　　●　1路2.0高速USB-OTG接口

　　●　1路3G/4G模塊接口，使用USB接口

　　●　1路Wifi接口，使用USB接口

　　●　6路RS485接口

　　　　其中1路RS485接口備有12V供電，串口顯示屏備用

　　　　2路RS485兼容TTL信號，接口備有5V供電，預留藍牙模塊/GPS模塊使用

　　●　2路2.0 CAN總線

　　●　8路數字信號輸入，5V信號輸入

　　●　4路繼電器空觸點輸出，最大允許電流為5A/250VAC或10A/35VDC

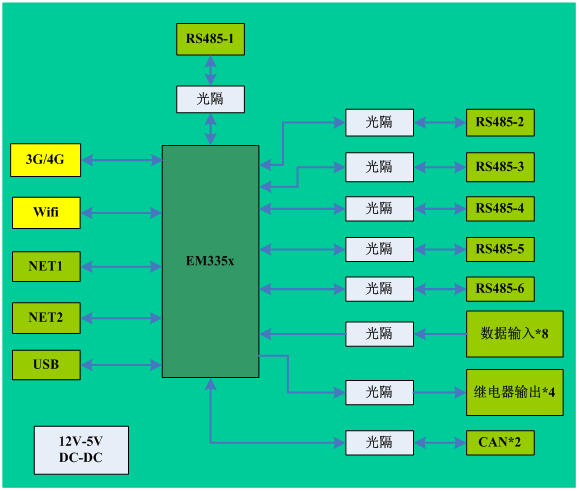

系統結構：

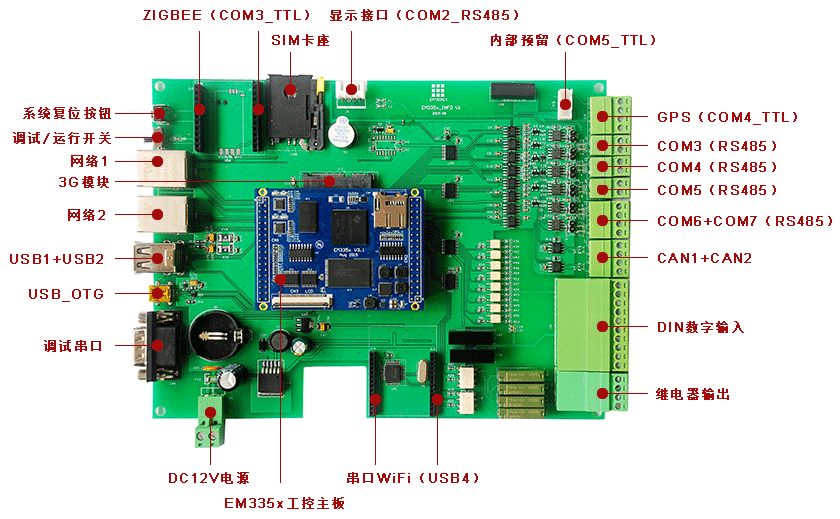

接口分布：

系統描述：

　　供電：在該應用方案中，直接使用12V直流供電，經過DC-DC穩壓后，給EM335x提供穩定的、高質量5V工作電源。另外，RS485與繼電器、數字輸入端口信號，都使用了獨立的DC-DC隔離電源，使系統供電與接口供電相互獨立。

　　RS485通訊接口：RS485接口使用的是硬件RTS控制信號，能夠讓通訊更加穩定可靠。從結構框圖中可以看到，所有的RS485通訊接口都使用隔離。在EM335x與隔離器件之間，還串入了總線驅動器，從而可以再次對EM335x引腳端口進行保護。

　　網絡接口：在應用方案中，提供了豐富的網絡通訊接口：兩個本地以太網接口，一個WIFI接口，一個3G/4G接口、藍牙模塊接口。根據實際情況，選用合適的網絡接口，滿足不同的應用需求。USB、網絡接口也相應的增加了TVS保護器件，可以保證系統的可靠運行。

　　輸入/輸出接口：方案中提供了4路繼電器空觸點輸出接口，和8路數字輸入接口。利用這個接口，可以實現一些簡單的控制。在EM335x與隔離器件之間，同樣的，也串入了總線驅動器，從而可以再次對EM335x引腳端口進行保護。

　　軟件方面：英創公司把應用方案中需要使用的模塊及接口資源的Linux和WinCE驅動全部測試通過，客戶只需要根據應用要求，完成應用軟件即可。
