EM335x是基于Cortex-A8的高性價比嵌入式主板產品線，包括已推出的EM335x、EM3352，以及即將推出的EM3354、EM3356等（本文后續統稱EM335x）。EM335x可通過它的精簡ISA總線，連接英創的多串口擴展模塊ETA503或ETA508，方便的實現EM335x的多串口擴展。本文主要介紹EM335x多串口擴展的相關技術事宜。

精簡ISA總線接口

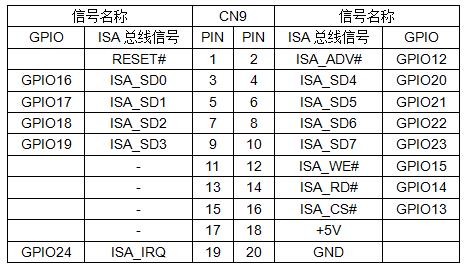

　　EM335x評估底板（EM335x-EVB）的CN2為精簡ISA總線接口，其接口信號與GPIO12 – GPIO23復用管腳。對串口擴展模塊來說使用的具體管腳信號如下表所示：

　　ISA_SD[0..7]為地址數據時分復用的雙向總線信號，與控制信號ISA_CS#、ISA_ADV#、ISA_RD#和ISA_WE#配合，實現總線數據的讀入和寫出。具體的總線時序請參考EM335x數據手冊。ISA_IRQ為多串口擴展模塊的共享中斷請求輸入，必須由EM335x主板的GPIO24充當。ISA信號以#為后綴的信號，表示低電平有效。

多串口擴展模塊ETA503 / ETA508

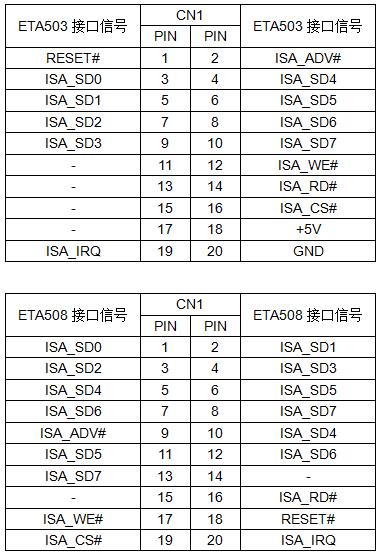

　　ETA503為4串口擴展模塊，ETA508為8串口擴展模塊。ETA503擴展的4路串口均為9線制標準UART串口，而ETA508擴展的8路串口則為3線制串口。兩種模塊的信號電平均為+3.3V LVTTL電平。有關這種模塊詳細的技術說明請參考它們的數據手冊。兩種模塊均通過其CN1插座與EM335x的精簡ISA總線相連，具體信號說明如下：

　　由于ETA508都是從英創EM9X60產品線發展起來的，為了兼容兩種產品線，ISA_SD4 – ISA_SD7這4條數據線在CN1中被重復放置了兩次，在設計接口電路時，上述所列的信號均不能少。另ETA508模塊的電源和地線是通過模塊的CN2接口引入的。

　　注意：

　　（1）ETA503的CN1的布局方向與ETA508是不同的！為了方便客戶PCB的設計，英創工程師專門制作了ETA503/ETA508兼容的PCB器件庫，需要的客戶可來郵件索取。

　?。?）EM335x的所有ISA接口信號均為3.3V LVTTL電平，且不是+5V兼容的，因此禁止把5V信號或電源接到ISA信號管腳上，否則會造成EM335x主板的損壞！

　?。?）由于ISA總線的速度較高，ETA503 / ETA508在PCB中的布局應盡可能靠近EM335x總線接口所在位置，即CN2，以保證總線信號的完整性。

應用程序?qū)U展串口的操作

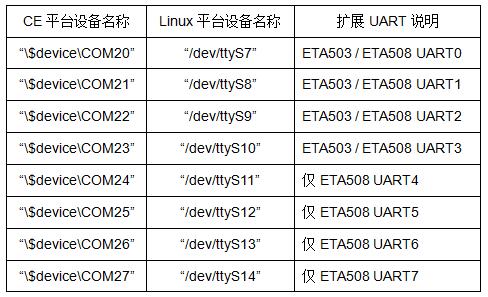

　　無論是在Linux平臺，還是在WinCE平臺，應用程序?qū)U展串口的操作，都是通過打開其對應的設備驅動文件來實現的，其具體的設備文件名如下：

　　需要注意的是在WinCE平臺，擴展串口號為COM20 – COM27，與主板上的串口號（COM2 – COM7）并不連續，而Linux平臺的設備節點名稱是與主板串口節點連續命名的。打開串口后的操作，都可通過標準函數實現各個功能。

　　盡管每路擴展串口的最高波特率均為115200bps，但考慮盡可能降低ISA總線的負載，建議把高波特率串口首先配置在主板的COM2 – COM6（CE平臺）或ttyS1 – ttyS5（Linux平臺），然后再在ETA503 / ETA508上部署，最后使用EM335x的低速串口COM7或ttyS6。

串口驅動程序的加載

　　ETA503 / ETA508的驅動程序已經包含在EM335x的內核中，通過適當方式加載這個驅動，就可進行串口操作了。

　　對Linux平臺，驅動程序為eta503_serial.ko，存放在跟文件系統的/lib/modules//3.12.10路徑下，用標準insmod命令即可實現加載。

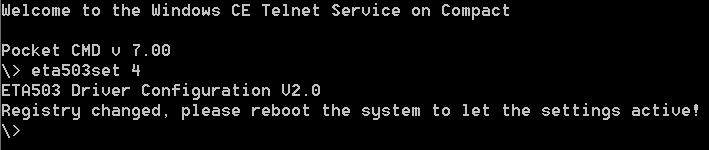

　　對CE平臺，在啟動系統后，telnet登錄到CE的命令窗口，若要啟動ETA503，則帶參數4執行eta503set.exe：

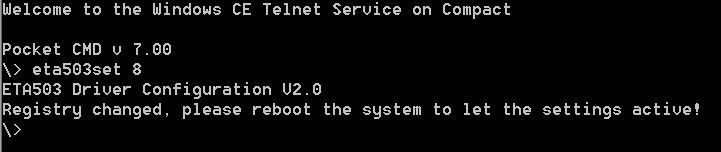

　　若要啟動ETA508，則帶參數8執行eta503set.exe：

　　執行命令后重啟系統，ETA503或ETA508的驅動就會自動加載。應用程序就可操作這些串口了。

評估與技術支持

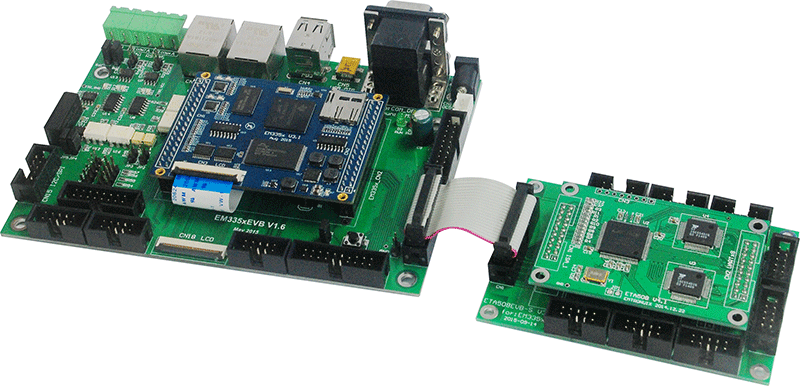

　　我們?yōu)榈谝淮问褂肊TA503或ETA508的客戶準備了評估模塊，可與EM335x的評估套件直接連接使用，如圖所示：

　　早期售出的EM335x主板有可能沒有包括ETA503 / ETA508的驅動。若有串口擴展需求的客戶，請聯系英創技術支持（support@www.jsjflaw.com）以更新內核。

　　ETA503 / ETA508是英創自由知識產權產品，沒有提供它們的電路圖。數據手冊僅對模塊管腳信號進行說明。
