ETA8xx應用底板是基于ESMARC系列工控主板所設計的應用底板，可以組合構成多種類型的應用系統。對于使用量不大或設計時間有限的應用需要，直接選擇ETA8xx應用底板來構建硬件環境，是很不錯的一種方式，可以極大地降低開發周期與成本。ETA820與ETA806是屬于ETA8xx應用底板系列。

　　ETA820是ETA8xx系列應用底板1級應用底板，以高速信號接口為主，如網絡、USB、顯示接口等。

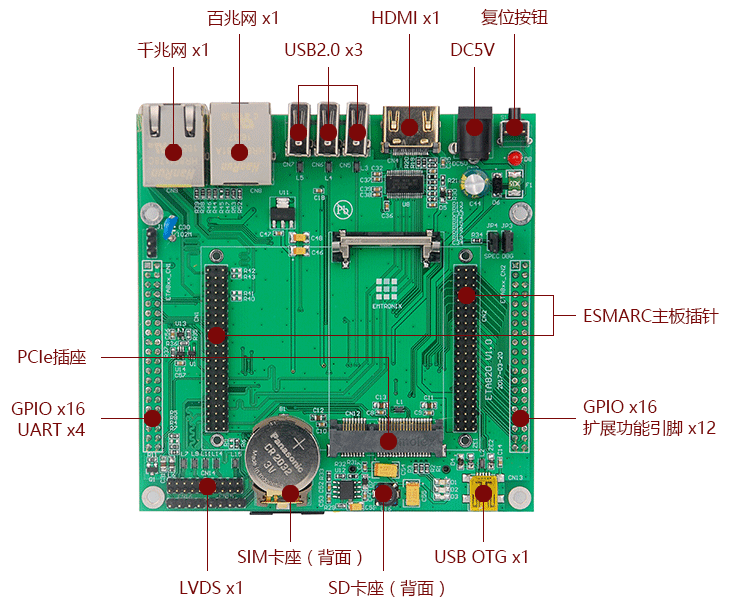

圖1　ETA820應用底板接口

　　ETA820的主要接口資源如下：

　　●　1路1000Mbps網絡接口，可兼容10Mbps/100Mbps網絡

　　●　1路10Mbps/100Mbps網絡接口

　　●　3路USB 2.0接口

　　●　1路USB-OTG接口

　　●　1路HDMI接口

　　●　1路LVDS顯示接口

　　●　1路mini PCI-e插座，使用USB接口

　　●　1個標準SD卡座

　　●　DC5V電源接口

　　ETA806是ETA8xx系列應用底板2級應用底板，主要串口通訊總線、I/O控制資源為主，并支持給整個系統提供電源。ETA806的端口信號均使用3.81mm間距板連接件。

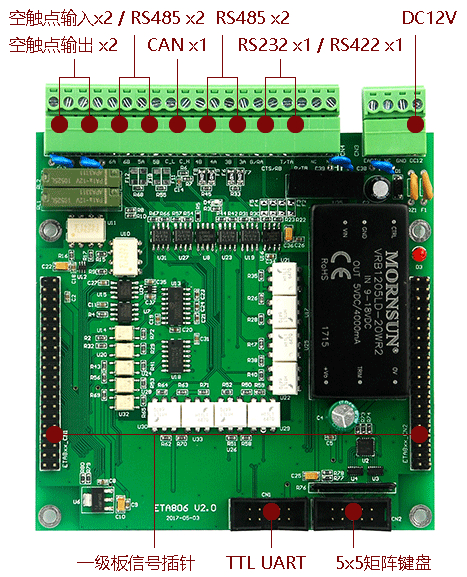

圖2　ETA806應用底板接口

　　ETA806應用底板的資源如下：

　　●　2路繼電器空觸點輸出

　　●　2路空觸點輸入

　　●　4路RS485總線

　　●　1路RS422總線

　　●　1路RS232

　　●　1路CAN總線

　　●　1路TTL、3線制串口

　　●　5x5矩陣鍵盤接口

　　●　隔離/非隔離電源系統

　　ETA820與ETA806組合后，可以實現常用的工業應用通訊接口，如以太網通訊、3G/4G通訊、RS485、RS232、繼電器輸出，狀態檢測，顯示器連接，以及鍵盤接口，還可以使用ETA806上預留的TTL串口連接RFID讀卡器等應用。

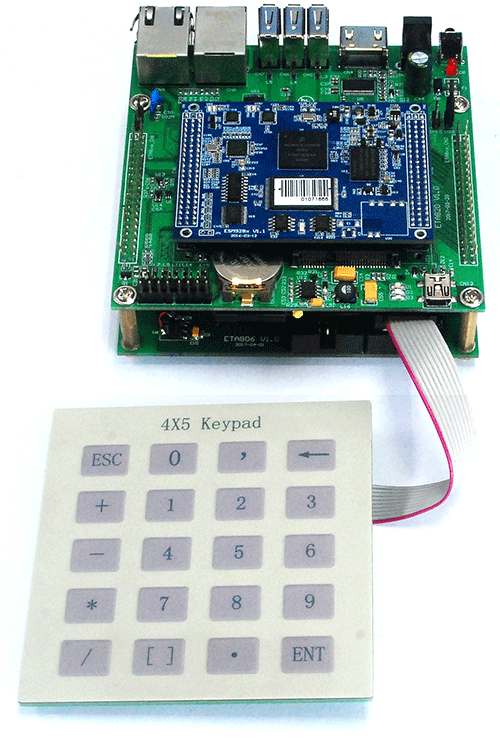

圖3　ESM6802+ETA820+ETA806組合

　　這兩張應用底板組裝后，應用底板總的厚度為40mm，可以在1U機箱內安裝。

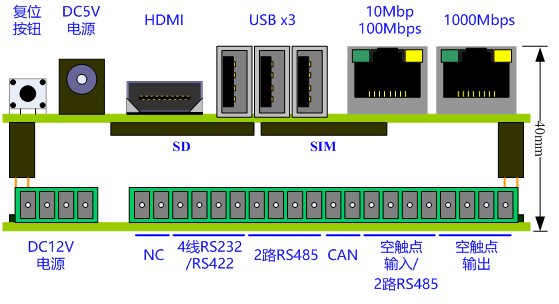

圖4　ETA820+ETA806端面圖

　　ETA820可以配合不同型號的ESMARC工控主板，以滿足不同性能與成本控制相關的需求。使用不同的ESMARC工控主板，部份資源也有一點點差異。

　　下表可以清楚地表示出這些差異：

　　ETA806部份端口復用了2種功能，可以通過硬件配置實現以下常規資源選擇：

　　注：

　　1、ESM6802/ESM6802G可以實現HDMI、LVDS同時輸出顯示信號，且可以顯示不同的內容，即可以實現獨立的雙顯示接口。

　　2、通過mini PCI-e接口連接3G/4G模塊時，需要將SIM卡插入ETA820的SIM卡插座，SIM卡插座處于PCB板背面。

　　3、ETA806的復用功能只能通過硬件進行配置。

　　4、需從ETA806的電源端供電，DC12V、最小功率保證24W。
