SBC890工控機整機是英創公司開發設計的一款小體枳、低成本的工控機產品，由SBC890工控機底板和訂制的專用鋁制機殼(SBC890-ME)構成，搭載ES6801/ES9281嵌入式工控主板，可以提供常規的通訊接口，如100Mbps以太網、RS485、RS232、I/O等。SBC890工控機整機的機殼尺寸為104mm*66mm*27.5mm。客戶在選型時，即可選購SBC890整機產品，也可選擇SBC890板級產品。

　　SBC890工控機整機外觀展示如下：

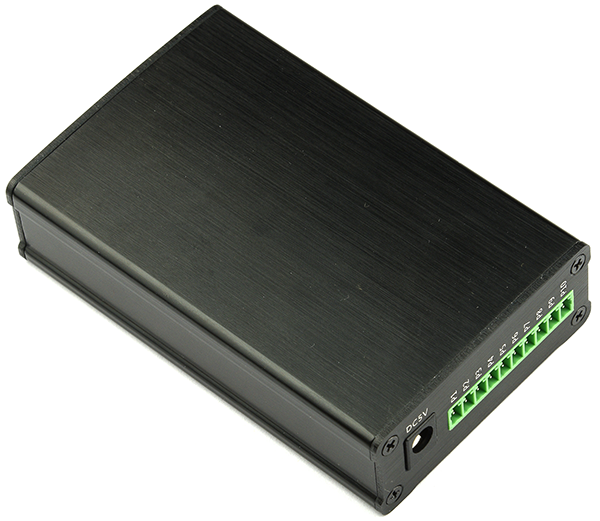

SBC890工控機側視圖1

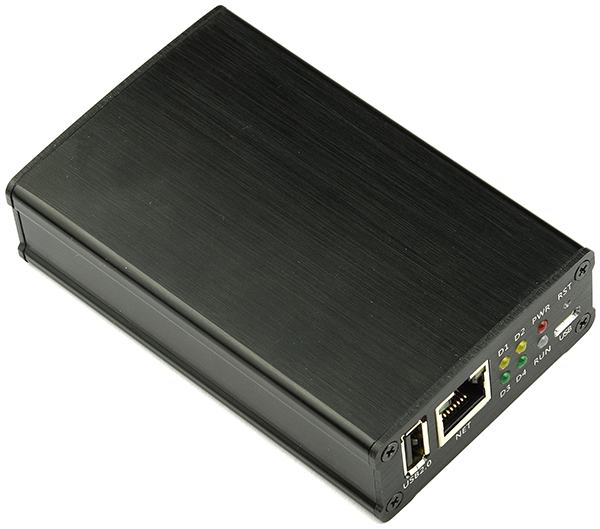

SBC890工控機側視圖2

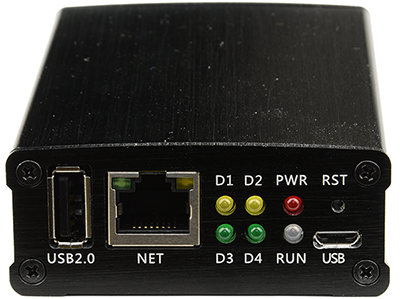

SBC890工控機前面板

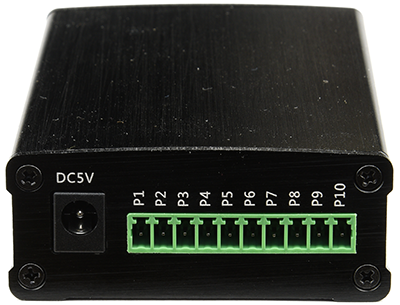

SBC890工控機后面板

　　SBC890工控機的主要資源接口如下所示：

　　●　1路100Mbps網絡接口

　　●　1路USB主口

　　●　1路USB-OTG

　　●　6顆LED指示燈，其中有5顆用戶可定義LED指示燈

　　●　10位3.81mm間距端子（由SBC890-IO模塊驅動）

　　●　DC5V電源輸入

　　SBC890端口分布示意圖：

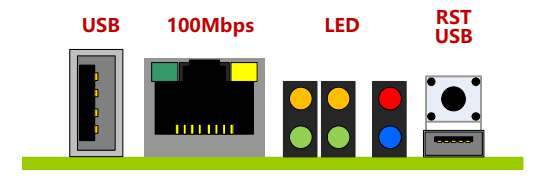

SBC890前面板示意圖

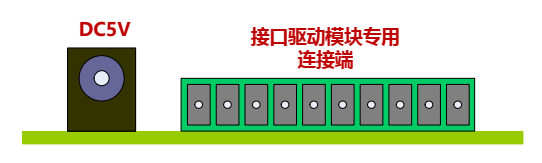

SBC890后面板示意圖

　　同時，SBC890單板工控機也可以板級形式，單獨應用于客戶的產品中。

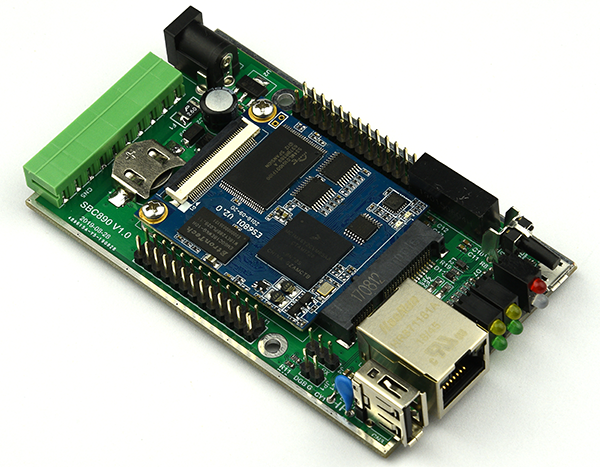

SBC890單板工控機

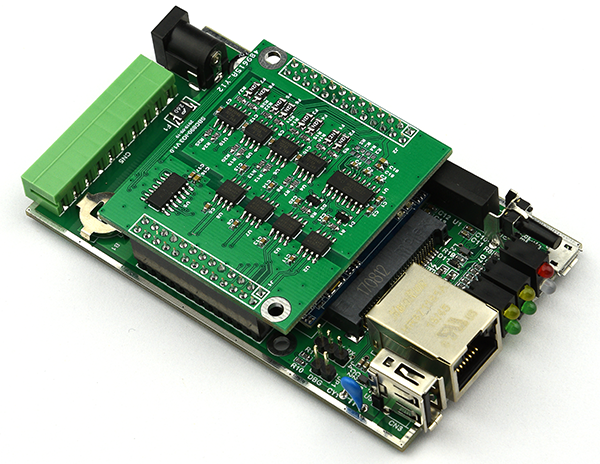

SBC890單板工控機 + SBC890-IO3驅動模塊

　　SBC890單板工控機向用戶提供了6顆LED指示燈，分為上、下2排分布。其中5顆為用戶可自定義功能的LED指示燈，用于用戶軟件運行狀態相關功能的指示：

　　●　1顆電源指示燈，為紅色LED燈；

　　●　1顆可定義系統運行狀態指示燈，在SBC890單板工控機上可直接使用GPIO0控制，也可以在SBC890-IO接口驅動模塊上引出其它信號進行控制。為藍色LED燈；

　　●　4顆用戶自定義LED指示燈，由SBC890-IO接口驅動模塊上引出控制信號。其中上排為2顆黃色LED燈，下排為2顆綠色LED燈。

　　一臺完整的SBC890工控機整機，需要由這些基本模塊構成：SBC890底板、ES6801/ES9281工控主板、SBC890-IO接口驅動模塊。根據實際需求，選用合適的模塊組裝成一套工控機系統。例如：一套工控機的需求是：Linux系統+4路RS485，則可以選用的配置為：SBC890 + ES6801 + SBC890-IO3，即構成一臺滿足需求的工控機整機。

　　SBC890單板工控機可以支持的ESMARC工控主板：

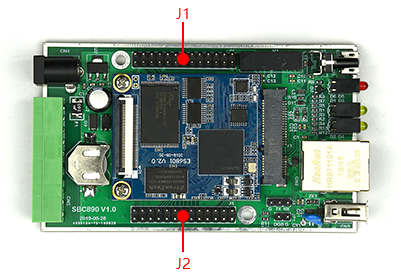

　　SBC890的驅動模塊通過2個IDC插座與SBC890底板連接在一起，其中一個IDC插座連接來自工控主板的控制信號，另一個IDC插座則連接外部10芯端子和LED。客戶可通過配合不同型號的驅動模塊來實現不同的應用需求。

　　●　J1：連接到ES6801/ES9281工控主板的GPIO、串口和A/D輸入端等資源

　　●　J2：為SBC890-IO驅動模塊提供電源，并將模塊上的信號連接到SBC890的端子及LED上

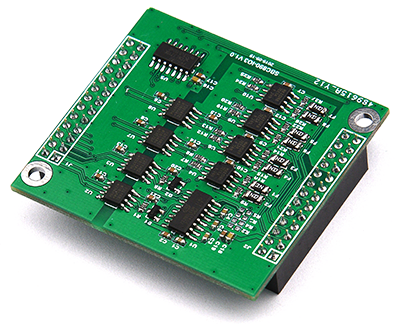

SBC890-IO3 串口驅動模塊

　　SBC890單板工控機目前已支持多種IO模塊型號：

　　SBC890模塊化結構，支持開發專用的IO驅動模塊，以滿足客戶特殊的應用需求。
