SBC880工控機，是英創公司基于ESMARC工控主板設計的工控機整機系統，通過DM5028驅動模塊，可以靈活實現多種應用需求。SBC880工控機設計了一個RS232端口，用于串口組態屏的連接，占用ESMARC工控主板COM3/ttyS2端口資源。

　　為了為豐富英創工控機應用環境，英創公司基于SBC880+ETA416工控機，利用SBC880的RS232端口，連接串口組態屏進行應用測試，評估其應用易難程度，以便于客戶參考。

硬件連接

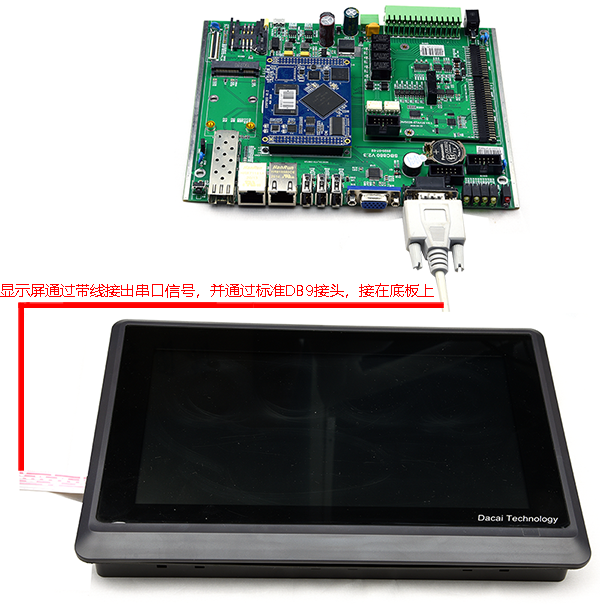

　　選用的串口組態屏為10.1" 1024*600觸摸屏DC10600M101，為RS232電平接口，與SBC880工控機底板的RS232端口連接。如下圖所示：

　　由于本次測試使用的串口組態屏通訊端口連接件為插針，因此與SBC880連接時，使用了一個DB9公頭轉接出來，再用串口通訊線進行連接。

軟件開發

　　軟件方面，主要是串口組態屏程序與SBC880工控機程序這兩部分：

　　第一部份是利用專用的開發軟件，設計串口組態屏的顯示界面設計、功能規劃，并記錄下每一條需要的串口指令數據。如果僅僅為了實現與SBC880的互動通訊，串口組態屏的設計相對是比較簡單的。

　　第二部份是SBC880工控機的應用程序，主要是接收并解析串口組態屏數據，并根據數據進行程序執行，或是發送數據到串口組態屏，用于數據顯示/界面操作等。

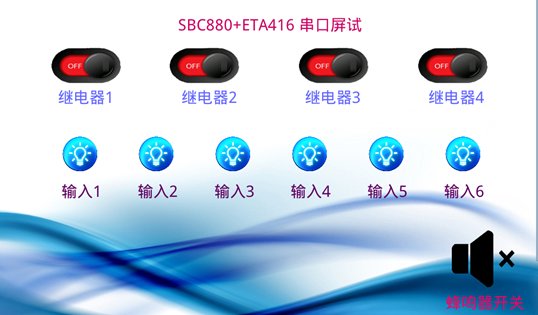

　　下圖是串口組態屏的軟件界面：

　　在該例子程序中，利用串口組態屏，發送控制數據到SBC880，控制搭載在SBC880工控機底板上ETA416的4路繼電器及蜂鳴器，同時ESMARC工控主板讀取空觸點輸入的狀態，并發送到串口組態屏上，以便顯示其狀態。

　　相關代碼，可向英創公司申請索取。關于串口屏更加復雜的應用，請參考串口屏相應的開發技術資料。

　　經過對該實例的測試，可以肯定串口屏使用方便，程序代碼不多，而主要的開發時間，會側重于界面的設計；串口組態屏與SBC880通訊的一個數據包中，數字量量較少，串口數據解析也很方便。對于系統結構，類似于LCD屏作為主機，以實現人機交互與控制，SBC880作為從機系統，實現任務執行。因此，可以基于英創公司的ESMARC系列工控機，放心地使用串口屏應用到系統中。
