ESM6800是英創推出的高效低成本工控主板，預裝Linux/QT操作系統，配置了豐富的通訊接口，包括雙網口、雙CAN、12路標準串口等。ESM6800廣泛應用于交通、能源、環保、智能終端等領域。在一些應用場合中，當外部供電掉電時，系統希望能將當前進行的業務數據完整保存或通過4G無線網絡發送到遠端服務器，這就要求當外部供電停電時，系統具有一個后備電源來支持其完成數據保護的工作。

ESM6800工控主板

　　ESM6800采用Cortex-A7低功耗處理器，板卡最低功耗僅100mA@5V，我們?cè)O(shè)計了基于超級電容的后備供電方案與ESM6800配合實現系統掉電數據保護。與鋰電池相比，超級電容可以在-40°C的低溫環境下工作、充電速度更快、循環壽命更是在數10萬次以上。因此雖然超級電容能量密度相對偏低，但與低功耗的ESM6800配合是更為合理的后備供電方案。

　　針對不同的供電情況，我們?cè)O(shè)計了ETA605和ETA609兩個超級電容模塊，分別應用于DC 5V供電和DC 9-30V寬壓供電的環境中。

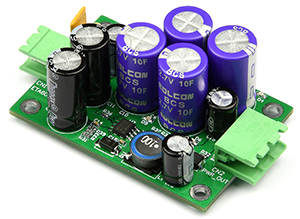

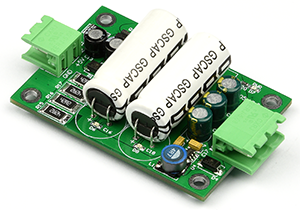

ETA605(5V輸入/5V輸出)                   ETA609(9-30V輸入/5V輸出)

　　兩個超級電容模塊的基本指標如下：

　　當外部供電停電時，ETA605/ETA609模塊會輸出一個中斷信號，系統硬件上可利用此信號將不需要的外設立即關斷，比如顯示屏。軟件上ESM6800響應中斷后，可關閉主板上的網絡PHY等外設進一步降低功耗，同時保存數據到系統flash中或通過4G網絡將數據緊急發送到遠端服務器。當超級電容充滿電后，實際測試ESM6800加外設耗電在200mA左右時，使用ETA605/ETA609可工作100s左右時間。

　　ETA605/ETA609的詳細技術指標及使用說明請參考《EAT605/ETA609超級電容模塊數據手冊》。
