本文介紹一種基于英創工控主板的一體化整機方案，即SBC810單板工控整機方案。所謂一體化，是指在SBC810應用底板的正反面分別安裝LCD顯示屏和英創ESMARC工控主板及接口驅動模塊，構成一體化的、功能可模塊化配置的工控機整機。SBC810所有的信號接口連接件均采用了直立型，即前后出線，以方便在機柜中連接信號線時操作。

　　SBC810是新規劃設計的一體化工控機應用底板，在LCD顯示屏相同的一面，還設置4個USB-TypeA插座，在使用時更加方便。

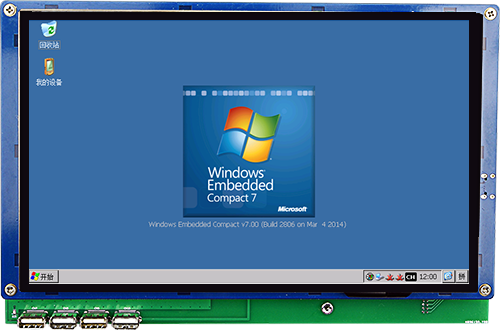

LCD顯示屏面（正面）

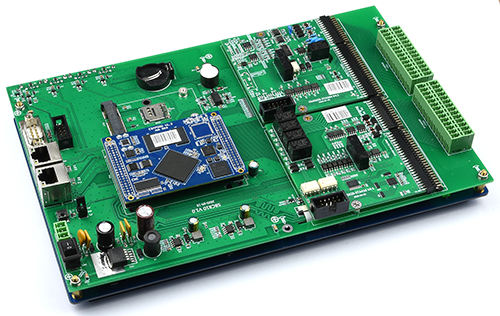

SBC810一體化工控機應用底板（背面）

　　SBC810一體化工控機設計了2個DM5028驅動模塊接口，以滿足更多可配置的應用需求。SBC810一體化工控機的資源分布如下：

　　正面：

　　●　10.1" LVDS接口顯示屏，可支持1024×600、1280×800兩種分辨率

　　●　4路USB接口，用于連接鼠標鍵盤、U盤、WiFi模塊等外設

　　背面：

　　●　ESMARC工控主板

　　●　RX8025T高精度時鐘及后備電池座

　　●　4G/WiFi通訊模塊

　　●　2路以太網接口

　　●　COM3/RS232 & DBG系統調試串口

　　●　2個DM5028驅動模塊

　　●　DM5028模塊用戶接口

　　●　系統供電端口與電源開關

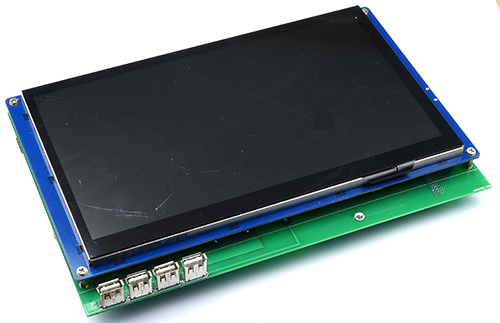

SBC810正面LCD屏與USB端口

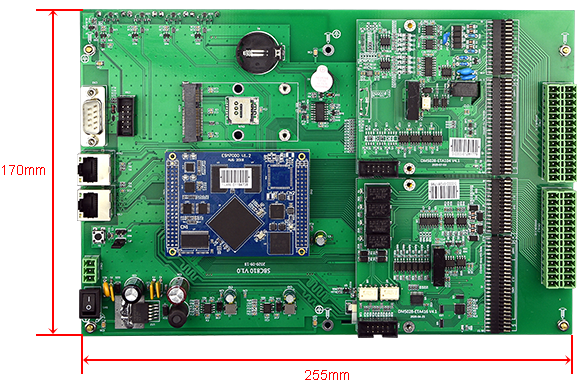

SBC810一體化工控機背面接口分布

　　為了使SBC810工控機應用底板相對更加完善，英創公司會不斷地進行改進設計方案。現已有2個完善更新計劃：

　　●　英創公司基于超級電容，設計了一個防止電網突然斷電的后備電源管理器：當電源跌落時，電源管理器向系統發送一個由高變低的電平狀態，使系統產生中斷，同時利用超極電容所存貯的電能，保持繼續向系統繼續工作10s以上的時間，使系統有足夠的時間處理好數據存貯相關工作。

　　●　同時，為了方便WinCE系統對Wifi與4G模塊的應用支持，同時也為了有效降低相應模塊的硬件成本，在SBC810工控機應用底板上，將設計串口Wifi模塊與串口4G模塊的支持。
