  • ESM7000雙通道LVDS高清大屏顯示方案

     2021-3-30     作者:劉乾坤
    文章標簽:ESM7000系列彩色顯示

      ESM7000是基于NXP i.MX7D的高性能低功耗工控主板,可支持WEC7和Linux兩種系統平臺。ESM7000可支持18bit并行RGB數字顯示接口或LVDS顯示接口,最高支持1366x768的顯示分辨率。隨著顯示分辨率的增加,以1920×1080全高清顯示屏為例,其在60Hz刷新頻率下,像素時鐘達到了148MHz,這就要求顯示總線要有足夠快的傳輸速度。這類高分辨率顯示屏為了解決總線速度問題,推出了雙LVDS接口方案,即顯示數據由兩個LVDS通道分成奇偶像素同時傳輸,單路總線上的時鐘頻率就可直接降低一半到74MHz,時鐘頻率的降低增強了總線的抗干擾能力,也可適應更長的顯示連接線。


      為了支持雙通道LVDS高清大屏顯示,我們?cè)O(shè)計了將并行RGB數字信號轉換為雙通道LVDS信號的顯示轉接板ETA922A。ESM7000主板的顯示接口在使用高速總線驅動芯片后(用戶在購買ESM7000時需要特別說明),就可通過ETA922A轉接連接雙通道LVDS高清大屏了。

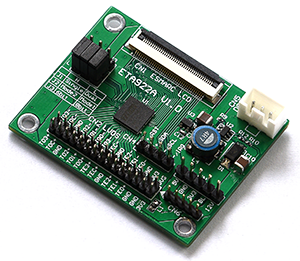

    圖1:ETA922A 并行RGB數字信號轉雙通道LVDS


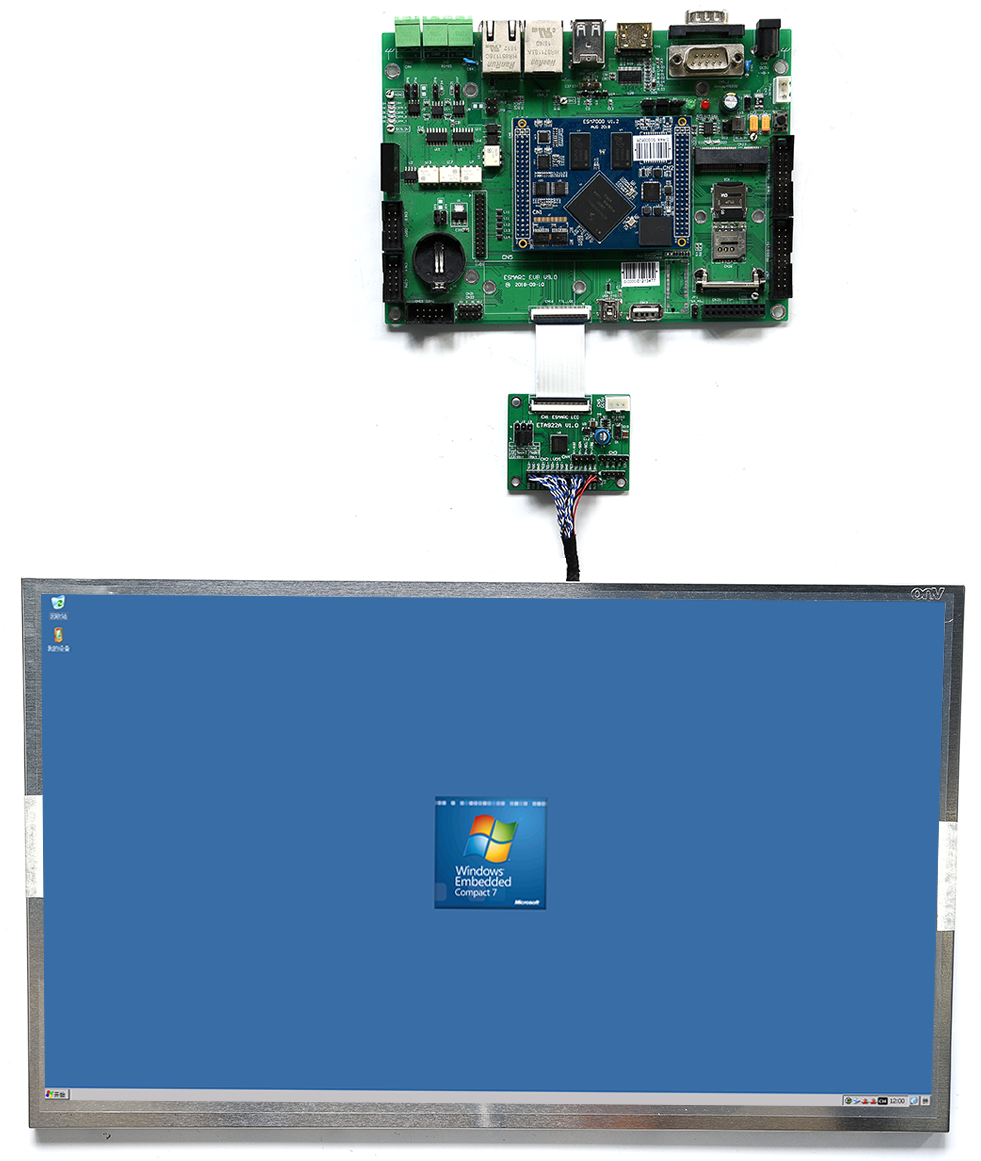

      下圖是ESM7000通過ETA922A將并行RGB數字信號轉換為雙通道LVDS后連接17" 1920x1080分辨率顯示屏G173HW01的效果圖。
