EM9170硬件替代方案
EM9170是英創公司推出的，基于I.MX257處理器的嵌入式工控機主板，搭載WinCE6.0嵌入式操作系統。其豐富的接口資源及易用性，使EM9170推出以來致今，仍有大量用戶在工控設備中使用該工控主板。
現在由于I.MX257芯片出現了采購困難的現象，使EM9170供貨不穩定。因此，為了讓EM9170的客戶不受I.MX257芯片缺貨現象的影響，英創公司推出了基于ESM3352的EM9170硬件替換方案。
本方案最大的特點是客戶的現有應用程序（EXE文件），不需要做任何修改，就可在新的替代方案上直接運行。為此英創公司基于ESM3352內核，進行了對應EM9170資源的驅動移值；在硬件方面，設計了ETA317轉接板，將ESM3352轉換為EM9170，并完全匹配EM9170硬件資源接口，實現硬件接口pin-to-pin完全兼容。ETA317轉接板從EM9170-CN1端，延伸了約8mm長度，同時保持寬度不變，使ETA317轉接板的外形尺寸為82mm x 54mm。ETA317轉接板信息如下：

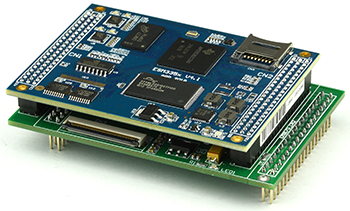

ESM3352+ETA317轉接板 = EM9170

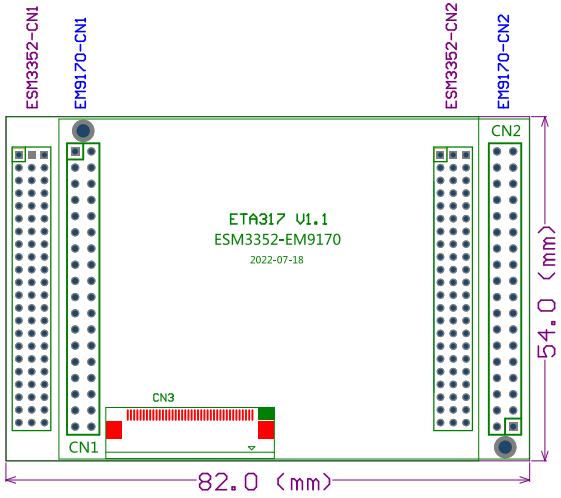

ETA317平面尺寸

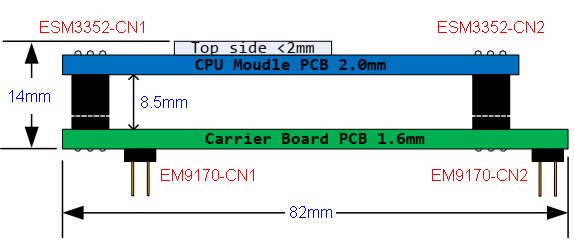

ETA317高度尺寸

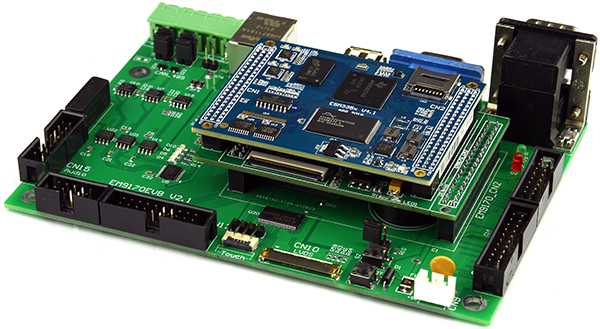

ESM3352+ETA317插在EM9170-EVB評估板上
ESM3352相對于EM9170，CPU主頻由400Mhz提升到600Mhz，相應地，ARM內核由ARM9內核提升到Cortex-A8內核，從而大大提升了運行處理效率。ESM335替代方案可實現EM9170的絕大部分主要功能，其性能對比如下表所示：
| 參數項目 | EM9170 | ESM3352替代方案 | 說明 |
| 操作系統 | WinCE6.0 | WEC7 | ARMV4i指令集，WEC7兼容低版本應用程序 |
| CPU類型 | ARM9 | Cortex-A8 | |
| 主頻 | 400MHz | 600MHz | |
| 內存 | 64MB DDR2 | 256MB DDR3 | |
| Flash | 128MB | 256MB | |
| GPIO | 32bit | 32bit | |
| 網絡 | 100Mbps x1 | 100Mbps x1 | |
| CAN | 2 | 2 | |
| UART | 4 | 4 | |
| I2C | 1 | 1 | |
| SPI | 1 | 1 | |
| PWM | 2 | 2 | |
| IRQ | 2 | 2 | |
| LCD | 18bit RGB | 18bit RGB | |
| USB | 1 HOST + 1 OTG | 1 HOST + 1 OTG | 完全兼容2路USB2.0端口 |
| ADC | 2路 | 不支持 | 2路單端輸入AD通道，在替代方案中未支持 |
| TF卡 | 板載支持 | 板載支持 | |
| 精簡ISA總線 | 支持 | 支持 | |
| 尺寸 | 74*54（mm） | 82*54（mm） | 替代方案轉接板ETA317，從原EM9170-CN1端延伸了8mm長度 |
| 100片批量價 | ￥480元 | ￥430元 | 商業級100片批量價格 |
使用注意事項：
1、使用ESM3352+ETA317替換EM9170時，在軟件方面，首先進行應用程序功能驗證，以確保原有的應用程序正常可靠。

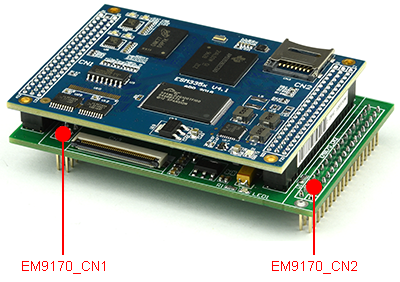

2、在硬件方面，確保CN1與CN2正確插在應用底板上對應的插座，以防止損壞主板。EM9170-CN1這一端，明顯的標識是有FPC扁平帶線座，其用于連接LCD顯示屏；EM9170-CN2這一端，明顯的標識是，與ESM3352主板型成的臺階。如下圖所示：
ETA317對應EM9170的插針編號
