IPC101工控機介紹
概述：
IPC101是英創公司推出的高性能、低功耗、多網口的ARM64工控機，支持英創公司的DM5028接口驅動模塊，可靈活配置RS485、RS232、IO、A/D等工控接口資源。IPC101工控機采用鋁合金殼體。
IPC101工控機的系統特點與資源如下：
● 4核Cortex-A53，主頻1.6GHz，支持GPU，F(xiàn)PU，MPE
● 2GB DDR4系統內存，16GB eMMC 5.1高速存儲器
● 4路獨立的以太網接口：2路千兆以太網接口+ 2路百兆以太網接口
● 支持mini PCI-e 4G通訊模塊（可選）
● 3路USB 2.0主口 ? HDMI 2.0a接口，支持1920 x 1080p60、3840 x 2160p30等分辨率，支持音頻輸出
● Windows10 IoT或Linux系統
● 工作溫度：工業級-40℃至 80℃
● DC9V 至 DC24V 供電

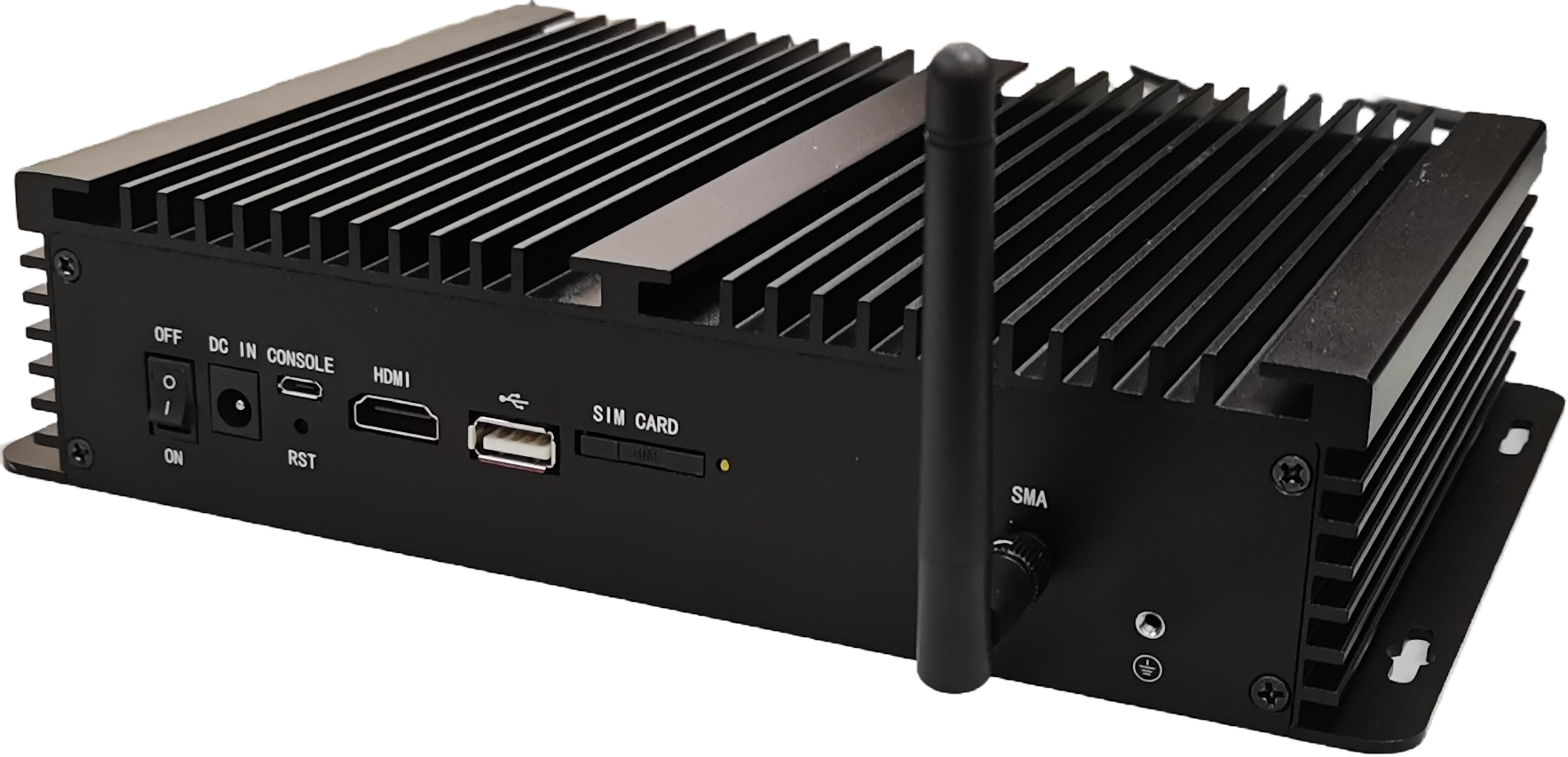

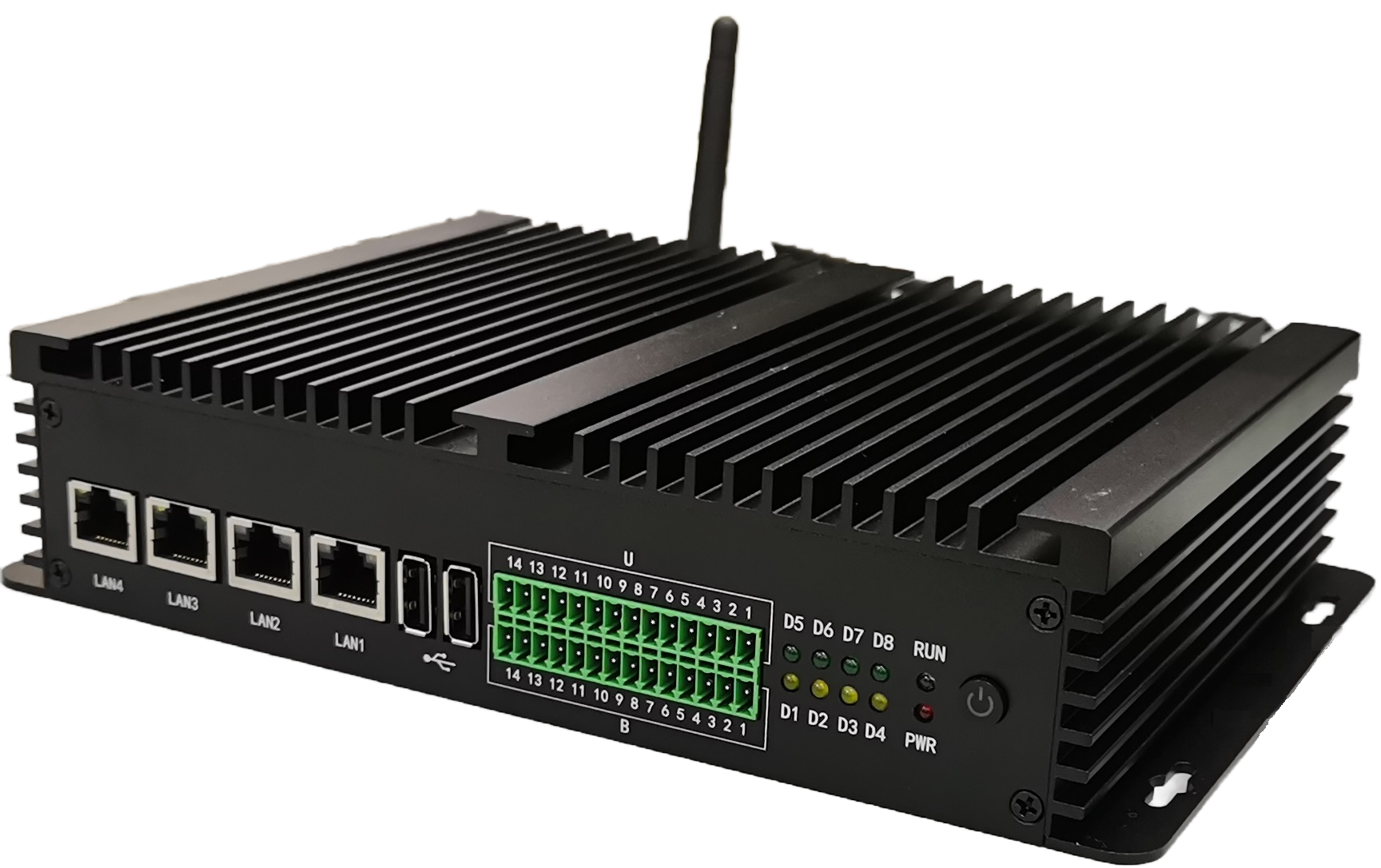

IPC101殼體尺寸為：234mm×160mm×52mm，外觀如下：

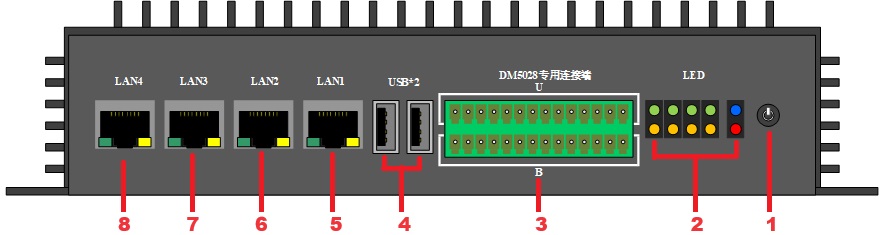

IPC101端口功能說明：
1、 待機/喚醒開關
2、 DM5028模塊專用LED狀態指標燈
3、 DM5028模塊輸入/輸出端口
4、 USB2.0端口
5、 LAN1，1000Mbps以太網接口
6、 LAN2，1000Mbps以太網接口
7、 LAN3，100Mbps以太網接口
8、 LAN4，100Mbps以太網接口

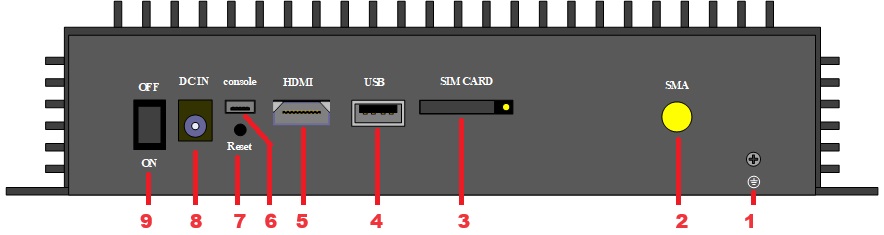

1、 安全接地點，M3螺母
2、 4G模塊天線
3、 4G通訊模塊SIM卡插槽
4、 USB2.0端口
5、 HDMI顯示接口，支持音頻輸出
6、 系統串口終端，microUSB插座
7、 系統硬復位按鈕
8、 DC9V 致 DC24電源輸入
9、 電源開關 ?
IPC101工控機支持的典型DM5028模塊：
模塊型號 | 簡要介紹 |
ETA104 | 全隔離多功能數采模塊，AD: 14-bit單端4通道；RS232×1；RS485×2；CAN×1; DI×2; DO×1 |
ETA416 | I2C接口擴展模塊，6路光電隔離數字輸入DI，4路繼電器觸點輸出，RS232×2或RS485×2 |
ETA702 | 全隔離通訊驅動模塊，2路CAN + 4路RS485 + 2路RS232驅動模塊 |

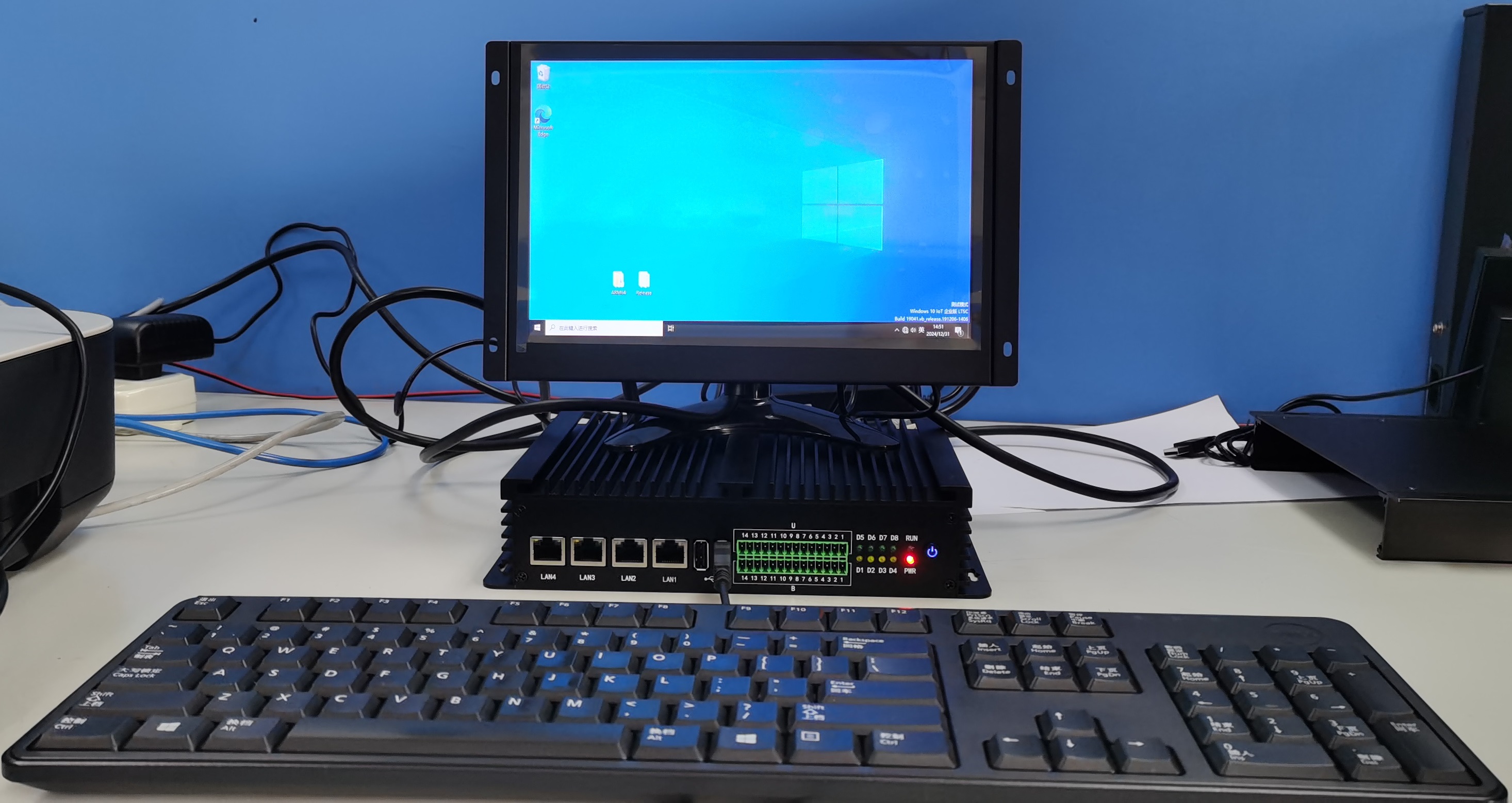

搭載Windows10 IoT的IPC101工控機系統展示：
