英創公司的ESM6400嵌入式工控主板，是一款面向通訊管理應用的高性能主板，核心芯片采用TI AM6422，主CPU為 64位雙核A53處理器（1GHz主頻）。ESM6400以5路獨立以太網口為其主要技術特色（4路千兆網口 + 1路百兆網口）。ESM6400不再支持圖形LCD顯示接口，主板的基本接口符合英創公司的ESMARC配置規范，與其它ESMARC主板管腳兼容。ESM6400的精簡ISA擴展總線可直連英創公司成熟的通訊接口擴展模塊，如ETA528、ETA524等，滿足客戶的各種多通訊接口的應用需求。

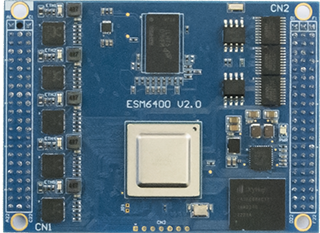

ESM6400正面

    ESM6400主要技術指標如下：

     ● TI AM6422雙核64位ARM Cortex-A53微處理器，主頻1.0GHz

     ● 1GB DDR4系統內存，4GB eMMC高速存儲器

     ● 4路千兆網口 + 1路百兆網口

     ● 6路UART串口

     ● 2路CAN總線接口，與GPIO復用管腳

     ● 2路USB2.0主控端口

     ● 支持4-bit SD卡接口，與GPIO復用管腳

     ● 32位GPIO，復用部分UART、I2C、SPI接口

     ● 精簡ISA總線，支持16-bit數據總線模式

     ● 預裝Linux-6.1.x（LTS）以及完備文件系統

     ● 支持C/C++、QT等主流應用程序開發工具。

    ESMARC評估底板可完成對ESM6400的基本性能評估，基本評估環境配置如下圖所示：

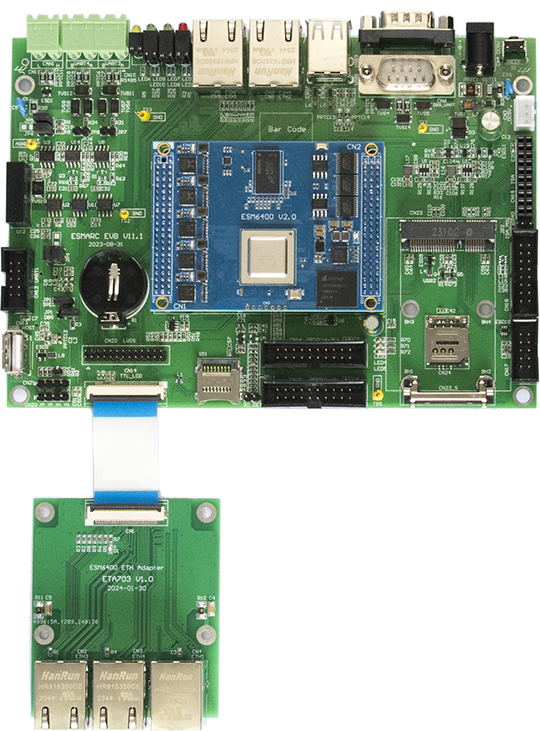

ESM6400 + ESMARC評估底板







    SBC885是專門為ESM6400設計的單板工控機底板，可作為客戶應用產品的原型機，加快產品的開發進度。

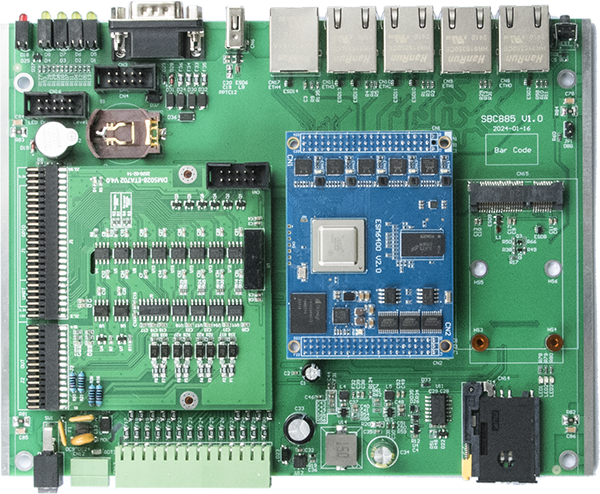

SBC885 – 基于ESM6400的工控原型機
